Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: LNK-IRS93-SC20
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy konwertera mediów światłowodowych
Czas dostawy: 5-12 DNI ROBOCZYCH
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000 szt / miesiąc
Słowo kluczowe: |
Przemysłowy szeregowy konwerter światłowodowy |
Port światłowodowy: |
złącze SC |
Odległość transmisji: |
20KM |
Ochrona przed przepięciami: |
1500 W/sek |
Operacja Temperatura: |
-25°C do +75°C |
Obudowa: |
Aluminiowa obudowa IP40 |
Słowo kluczowe: |
Przemysłowy szeregowy konwerter światłowodowy |
Port światłowodowy: |
złącze SC |
Odległość transmisji: |
20KM |
Ochrona przed przepięciami: |
1500 W/sek |
Operacja Temperatura: |
-25°C do +75°C |
Obudowa: |
Aluminiowa obudowa IP40 |

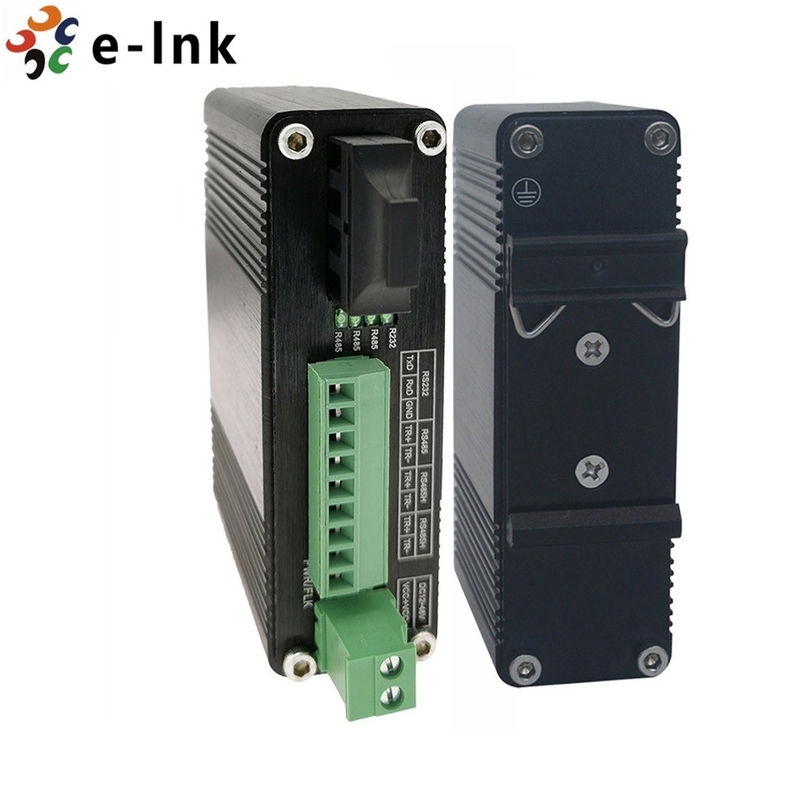

Przemysłowy szeregowy RS232 RS485 RS422 Fibre SC Media Converter Modem Single Mode 20KM
Modem światłowodowyZawartość paczki
► Modem światłowodowy serii LNK-IRS93 x 1
► Skrócona instrukcja obsługi x 1
► Uchwyt ścienny w kształcie litery L x 1
Przemysłowy konwerter mediówInstalacja
Połączenie portu światłowodowego SC/ST (domyślnie SC, opcjonalnie ST)
Koncepcja portu SC/ST i kabla jest prosta.Załóżmy, że podłączasz urządzenia I i II.W przeciwieństwie do sygnałów elektrycznych, sygnały optyczne nie wymagają obwodu w celu przesyłania danych.W konsekwencji jedna z linii optycznych jest wykorzystywana do przesyłania danych z urządzenia I do urządzenia II, a druga linia optyczna jest wykorzystywana do przesyłania danych z urządzenia II do urządzenia I, w celu transmisji w trybie pełnego dupleksu.
Wszystko, o czym musisz pamiętać, to połączyć port Tx (nadawczy) urządzenia I z portem Rx (odbiorczym) urządzenia II, a port Rx (odbiorczy) urządzenia I z portem Tx (nadawczym) urządzenia II.Jeśli wykonujesz własne kable, sugerujemy oznaczenie obu stron tej samej linii tą samą literą (A-do-A i B-do-B, jak pokazano poniżej, lub A1-do-A2 i B1-do-B2 ).
UWAGA:
1. To jest produkt laserowy/LED klasy 1.Aby uniknąć poważnego uszkodzenia oczu, nie należy patrzeć bezpośrednio w wiązkę lasera.
2. Powyższy tekst dotyczy wyłącznie połączenia z podwójnym portem światłowodowym;jeśli do połączenia z pojedynczym portem światłowodowym, wystarczy użyć 1 kabla światłowodowego do połączenia, nie trzeba mówić po stronie Tx lub Rx.
RS232 RS422 RS485 Szeregowy konwerter mediówOrganizować coś
a) Podłącz port RS232/422/485 konwertera mediów do urządzenia szeregowego za pomocą kabla szeregowego.
b) Podłącz kabel światłowodowy z urządzenia (konwertera) na drugim końcu do złącza SC/ST.
c) Po włączeniu urządzenia wszystkie wskaźniki PWR będą włączone.Jeśli wskaźniki nie świecą, sprawdź podłączenie zasilania.
d) Po prawidłowym podłączeniu wszystkich kabli wskaźniki zaświecą się zgodnie z diodami stanu portów
Informacje dotyczące zamawiania konwertera danych RS485 na światłowód
|
Model |
Opis |
|
LNK-IRS93-SC20 |
Przemysłowy szeregowy RS232/RS485/RS422 , SC SM 1310nm, 20m |
|
Opcje montażu |
► Zainstalowany domyślny wspornik na szynę DIN, wspornik do montażu na ścianie jest dołączony. |
|
Opcje mocy |
► Zasilacz należy zakupić osobno |
