Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Orzecznictwo: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Warunki płatności i wysyłki
Minimum Order Quantity: 1pcs
Cena: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

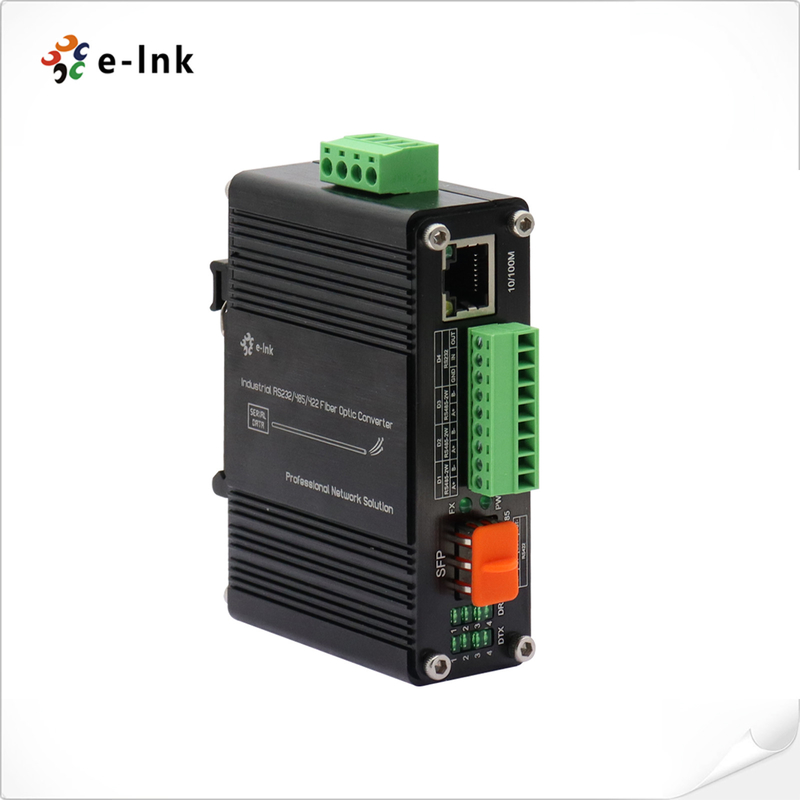

Mini Industrial 10/100Base-T do 100Base-X SFP Fiber Ethernet Media Converter
Konwerter multimedialny EthernetCechy
1 x 10/100BASE-T port RJ45 z automatyczną funkcją MDI / MDI-X
1 x port SFP, 100 Base-FX
1 x port seryjny RS232/RS485/RS422
Wspiera pełne/pół-dupleks, negocjacje automatyczne
️ zgodny z IEEE 802.3az Energooszczędny Ethernet (EEE)
Wskaźniki LED do diagnostyki sieci
Wbudowana ochrona przed napięciem i ochroną statyczną
Wprowadzenie mocy bloku końcowego 12~48VDC
Wspiera instalację DIN-Rail & Wall-mount
► Environmentally hardened -40°C to 75°C
(-40°F do 167°F) temperatury roboczej
Przegląd
LNK-IMCRS1100-SFP jest konwerterem mediów typu DIN, który obsługuje zewnętrzne moduły SFP i
spełnia normę EN55022. Jest to produkt o twardym charakterze, którego zakres temperatury roboczej wynosi
LNK-IMCRS1100-SFP obsługuje 10/100Base-T i 100Base-X SFP oraz RS232/RS485/RS422
Pojazd Ethernet obsługuje zarówno tryb pół-dupleksowy, jak i pełn-dupleksowy.
Moduły SFP (wiązki jedno-/wielokomodu, pół rdzenia) w zależności od potrzeb.
Sygnał / dane RJ45 do łącza światłowodowego w celu rozszerzenia sygnału do 2 km na światłowodu multimodowym i 80 km na
światłowodowe jednowarunkowe.
Wskaźniki techniczne
| Ethernet | |
| Standardy | IEEE802.3 10Baza-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Energooszczędny Ethernet (EEE) | |
| Rodzaj przetwarzania | Przechowywanie i przekazywanie |
| Wskaźnik przesuwania filtra | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Pamięć pakietowa bufora | 1 Mbit |
| Maksymalna długość pakietu | 9K bajtów |
| Wielkość tabeli adresowej | Adresy 2K MAC |
| Interfejs | |
| Port Ethernet: | 1 x RJ45 |
| Port optyczny: | 1 x SFP 100Base-FX |
| Port seryjny | 1 x Terminal przemysłowy RS232/RS485/RS422 |
| Odpowiedź: | |
| Interfejs seryjny | Terminal przemysłowy |
| Porty sygnałowe | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H można pogrupować w 1Ch High Speed RS422 |
| Poziom Baud | Odpowiedź: |
| Standardowy | EIA /TIA RS232/485/422 |
| Odległość szeregowa | RS232: 15 metrów, RS485/422: 1000 metrów |
| Stawka | Maksymalnie 2 Mbps |
| RS-232 | TXD, RXD, GND - dwukierunkowe |
| RS-485 | D+, D-, GND - dwukierunkowe |
| Ochrona statyczna | Ochrona przed rozładowaniem elektrostatycznym (ESD) 15 KV |
| Ochrona przed napięciem | Ochrona przed napięciem 1500 W/s |
| Elektryczne i mechaniczne | |
| Moc wejściowa | 12~48VDC, 4-pin blok końcowy |
| Zużycie energii | 3W Max. |
| Wymiary (WxDxH) | 95 x 70 x 30 mm |
| Waga | 0.25kg |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu: | DIN-Rail/Wall-mount |
| Wskaźniki LED | |
| PWR | Status mocy |
| Działalność | Status łącza danych |
| 10/100M | Status sieci Ethernet |
| DTX 1 2 3 4 | Status danych seryjnych |
| DRX 1 2 3 4 | Status danych seryjnych |
| Środowiskowe | |
| Temperatura pracy: | -40°C do 75°C (-40°F do 167°F) |
| Temperatura przechowywania: | -40°C do 85°C (-40°F do 185°F) |
| Względna wilgotność: | 5% do 95% nie kondensujące |
| MTBF | > 200 000 godzin |
| Zatwierdzenia regulacyjne | |
| ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, klasa A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Wzrost) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
Zastosowanie
Informacje o zamówieniu
| Model | Opis |
| LNK-IMCRS1100-SFP | Mini Industrial 10/100Base-T do 100Base-X SFP Fiber Ethernet Media Converter z 1Ch RS232/RS485/RS422 |
| Opcje SFP | Wybór SFP należy dokonać na naszej stronie SFP Options (SFP przemysłowy). |
| Moduł SFP należy zakupić oddzielnie. | |
| Opcje montażu | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Opcje zasilania | Wypływ prądu 24W/1A 24VDC. |
| Zaopatrzenie w prąd należy zakupić oddzielnie. |
