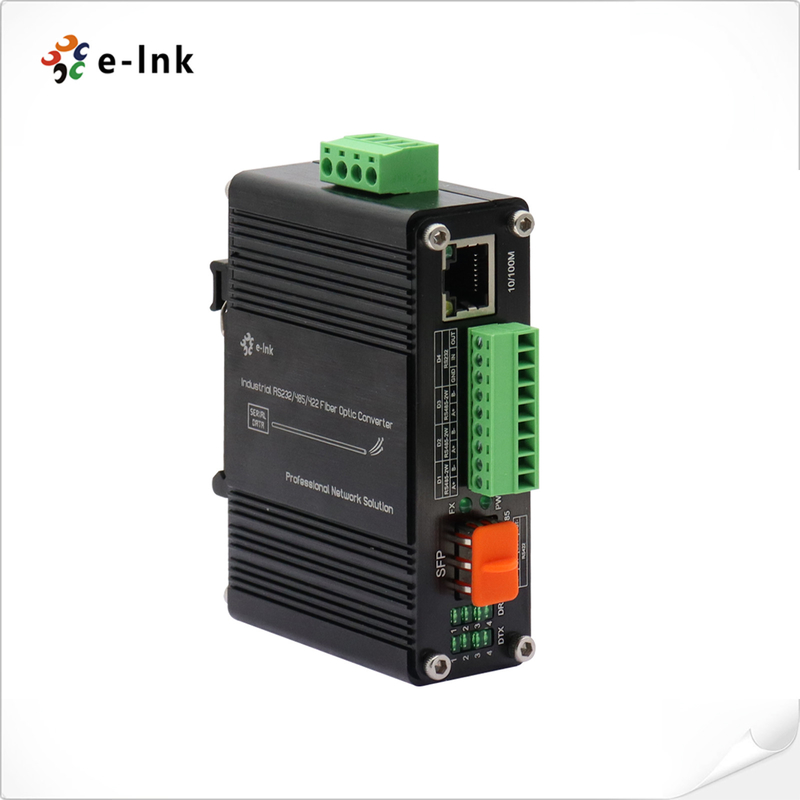

Mini Industrial 10/100Base-T do 100Base-X SFP Fiber Ethernet Media Converter z 1Ch RS232/RS485/RS422

Ethernet

Standardy:

IEEE802.3 10Baza-T

IEEE802.3U 100Base-TX/FX

IEEE 802.3az Energooszczędny Ethernet (EEE)

Rodzaj przetwarzania:

Sklep i...Do przodu

Prędkość filtracji przodkowej:

14,880pps (10Mbps)

148,800 ppps (100 Mbps)

Pamięć pakietowa bufora:

1 Mbit

Maksymalnie Długość pakietu:

9K bajtów

Wielkość tabeli adresowej

Adresy 2K MAC

Interfejs

Port Ethernet:

1 x RJ45

Port optyczny:

1 x SFP100Base-FX

Port seryjny

1 xOdpowiedź:22Terminal przemysłowy

Odpowiedź:

Interfejs seryjny

Terminal przemysłowy

Porty sygnałowe

1Ch RS232 - 1Mbps

1Ch R485 - 1Mbps

2Ch RS485H- 2Mbps

2Ch RS485H można pogrupować w 1Ch High Speed RS422

BAudycjaRzjadł

Odpowiedź na pytanie::4800-460800

Standardowy

EIA /TIA RS232/485/422

Odległość szeregowa

RS232: 15 metrów, RS485/422: 1000 metrów

Stawka

Maksymalnie 2 Mbps

RS-232

TXD, RXD, GND -Dwu kierunkowe

RS-485

D+, D-, GND -Dwu kierunkowe

Ochrona statyczna

Ochrona przed rozładowaniem elektrostatycznym (ESD) 15 KV

Ochrona przed napięciem

Ochrona przed napięciem 1500 W/s

Elektryczne i mechaniczne

Moc wejściowa:

12 ~48VDC,4- blok końcowy szpilki

Zużycie energii:

3W Max.

Wymiary (WxDxH):

95 x70 x30 mm

Poziom:

0.25kg

Obudowa:

Aluminiowe Sprawa

Opcje montażu:

DIN-Rail/Wall-mount

Wskaźniki LED

PWR:

Status mocy

FX:

Status łącza danych

10/100M:

Status sieci Ethernet

DTX 1 2 3 4

Status danych seryjnych

DRX 1 2 3 4

Status danych seryjnych

Środowiskowe

Temperatura pracy:

-40°C do75°C (-40°F do 1 °C)67°F)

Temperatura przechowywania:

-40°C do 85°C (-40°F do 185°F)

Względna wilgotność:

5% do 95% nie kondensujące

MTBF

> 200 000 godzin

Zatwierdzenia regulacyjne

ISO9001, CE, FCC, RoHS

EMI:

EN55022:2010+AC: 2011, klasa A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024: 2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Wzrost)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)
