Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: E-link
Orzecznictwo: ISO9001, CE, ROHS, FCC
Numer modelu: LNK-4KH-1D1U1E1A1R
Warunki płatności i wysyłki
Minimalne zamówienie: 1 par
Cena: $25-369
Szczegóły pakowania: HDMI FIBER EXTender Standardowe opakowanie kartonowe
Czas dostawy: 1-3 dni robocze
Zasady płatności: T/T, Western Union, Moneygram, PayPal
Możliwość Supply: 1000/miesiąc
Kierunek sygnału: |
RS232 Domyślnie, RS485 Opcjonalnie |
Wskaźnik transmisji: |
600 ~ 115200 bps, 8 -bit, 1 stop, bez kontroli. |
Interfejs: |
RJ45 |
Szybkość danych: |
10/100 Mbps |
Odległość transmisji: |
MMF 330 m lub SMF 20/40/60/80 km |
Rozpraszanie mocy: |
MAX 10W |
Kierunek sygnału: |
RS232 Domyślnie, RS485 Opcjonalnie |
Wskaźnik transmisji: |
600 ~ 115200 bps, 8 -bit, 1 stop, bez kontroli. |
Interfejs: |
RJ45 |
Szybkość danych: |
10/100 Mbps |
Odległość transmisji: |
MMF 330 m lub SMF 20/40/60/80 km |
Rozpraszanie mocy: |
MAX 10W |

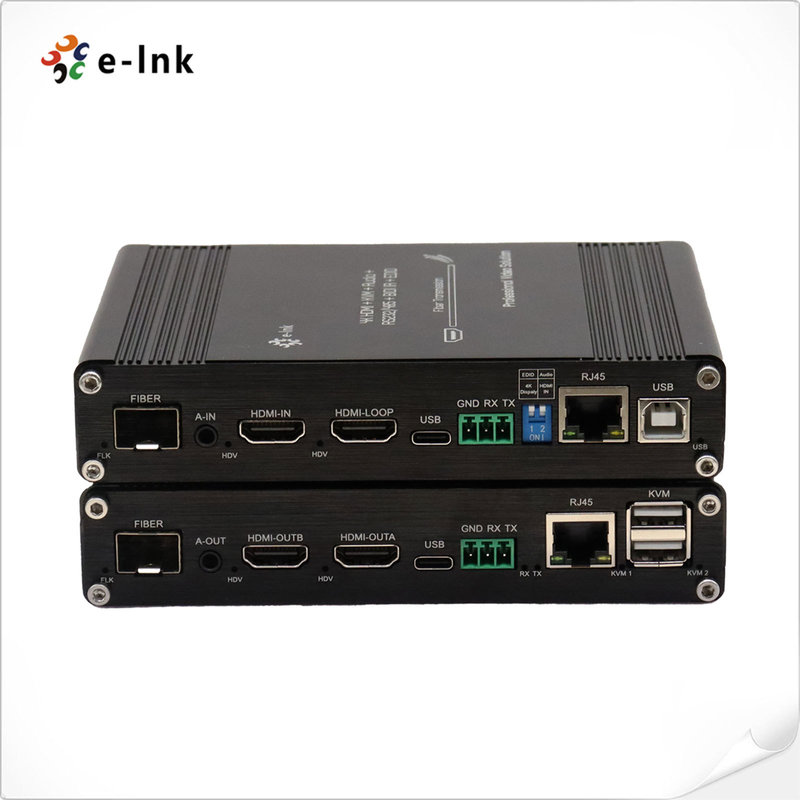

Model / LNK-4KH-1D1U1E1A1R
Opis produktu i przegląd
LNK-4KH-1D1U1E1A1R jest zaawansowaną platformą rozszerzania światłowodowego zaprojektowaną do dostarczania
W tym celu firma opracowała nowy system transmisji sygnałów, który umożliwi zapewnienie kompleksowych możliwości transmisji sygnałów poprzez zunifikowaną infrastrukturę światłowodową.
Rozszerzacz obsługuje nieskazitelną jakość wideo 4K @ 60Hz HDMI, jednocześnie integrując wiele interfejsów sterowania, w tym
Funkcjonalność KVM, dźwięk dwukierunkowy, komunikacja seryjna RS232/RS485 i sieć TCP/IP 10/100M
Innowacyjna konstrukcja pojedynczego światła optycznego umożliwia jednoczesną transmisję wideo o wysokiej rozdzielczości,
sygnały sterowania obwodowego i dane sieciowe na duże odległości przy zachowaniu doskonałego sygnału
Synchronizacja.
Dzięki solidnej konstrukcji przemysłowej i inteligentnej technologii przetwarzania sygnałów, to wszechstronne rozwiązanie
eliminuje zakłócenia elektromagnetyczne i problemy z pętlą naziemną często występujące w złożonych systemach AV
Zintegrowany system zarządzania EDID zapewnia bezproblemową kompatybilność pomiędzy źródłem
urządzenia i urządzenia wyświetlające, podczas gdy kompleksowa możliwość sterowania IR umożliwia zdalną obsługę
Zbudowane do zastosowań krytycznych dla misji w centrach nadawczych, centrach dowodzenia
Wielofunkcyjny rozszerzacz zapewnia wyjątkową wartość poprzez:
konsolidacja wielu wymagań dotyczących transmisji sygnału na jedną, niezawodną platformę.
Zwiększone protokoły bezpieczeństwa systemu i wbudowane mechanizmy korekty błędów gwarantują nieprzerwane
W przypadku urządzeń z systemem plug-and-play, które są dostępne w różnorodnych warunkach
Dzięki kompleksowemu wsparciu sygnału i niezawodności światłowodu, ten profesjonalny rozszerzacz
ustanawia nowe standardy zintegrowanej transmisji sygnału w wymagających zastosowaniach, w tym w inteligentnym mieście
Infrastruktura, systemy automatyki przemysłowej i wielkoskalowe środowiska prezentacji wymagające jednoczesnego
przesyłanie wysokiej jakości danych wideo, audio i sterowania na duże odległości.
Główne cechy
Ultra HD 4K Video Performance
Wspiera 4096×2160P@60Hz z 4:44 pobieranie próbek chromu
Integracja sygnału wieloprotokołowego
Łączy KVM, RS232/RS485, TCP/IP i IR w jednym systemie
Zaawansowana ochrona treści
Zgodny ze standardami HDMI 2.0b, HDCP 2.2 i DVI 1.0
Połączenie sieciowe
Wsparcie TCP/IP 10/100M do zdalnego zarządzania
Elastyczna konfiguracja dźwięku
Przełącznik DIP z możliwością separacji dźwięku
Kontrola dwukierunkowa
IR zdalne sterowanie w obu kierunkach
Zwiększone zarządzanie wyświetlaczami
Funkcja EDID z wyjściem pętli wideo HDMI
Specyfikacje techniczne i indeksy
|
|
Opis |
|
|
Interfejsy nadajnika |
Standardy |
1 x wejście HDMI 2.0 (4K@60Hz) 1 x HDMI 2.0 Loop-out (4K@60Hz) 1 x wejście audio 1 x SFP 1 x RS232/RS485 2 xJa...R 1 x RJ45(10/100M, TCP/IP) 1 x USB- B. |
|
Interfejsy odbiornika |
Standardy |
2 x wyjście HDMI 2.0 (4K@60Hz) 1 x wyjście audio 1 x SFP 1 × RS232/RS485 2 × IR 1 x RJ45(10/100M, TCP/IP) 2 xUSB-A |
|
Rozdzielczość wideo |
HDMI |
SMPTE: 720p VESA:800x600x1024x768x1280x720x1280x800 1280 x 960 x 1280 x 1024 x 1400 x 1050 x 1600 x 1200 1920x10801920x1200g2048x1152g2560x1600g 3840x1080x3840x2160x4096x2160 |
|
Odświeżyć Stawka |
23.98/24/25/29.97/30/50/59.94/60Hz |
|
|
Wspierane standardy |
HDMI |
1.3,1.4,2.0 |
|
DVI |
1.0 |
|
|
Audio |
Interfejs |
3.5mm Audio Interface |
|
Rodzaj sygnału |
działanie za pośrednictwem przełącznika DIP, Dołącz do HDMI Audio wewnętrzne Nie ma dźwięku zewnętrznego |
|
|
KVM |
Interfejs |
TX: 1 x USB-B RX: 2 x USB-A |
|
czas opóźnienia |
Minimalne opóźnienie |
|
|
Odpowiedź: |
Interfejs |
Terminal przemysłowy |
|
kierunek sygnału |
RS232 domyślnie, Opcjonalnie RS485 |
|
|
Stawka Baud |
600~115200 bps, 8 bitów,1 stop bit, bez czeku. |
|
|
Bity danych |
8 |
|
|
USB-C |
Funkcja |
Połącz komputer, aby sprawdzić informacje o urządzeniu, uaktualnić oprogramowanie i dostosowanie rozdzielczości |
|
TCP/IP |
Interfejs |
RJ45 |
|
Wskaźnik danych |
10/100Mbps |
|
|
Włókna |
Interfejs |
SFP Moduły wliczone,LClub SC |
|
Rodzaj włókna |
FRP lub FRP |
|
|
Odległość transmisji |
MMF 330M lub SMF 20/40/60/80KM |
|
|
Pozostałe |
Zasilanie |
Prąd stały 12V/1A |
|
Rozpraszanie mocy |
Max 10W |
|
|
Temperatura |
Działalność: -25°C ~ +55°C Przechowywanie: -40°C ~ + 85°C |
|
|
wilgotność |
20% ~ 90% |
|
|
Waga |
1 kg |
|
|
Wymiar (LxWxH) |
148*115*28 mm |
|
|
Gwarancja |
1 rok gwarancji |
|
|
Czas pracy |
7x24 godziny |
|
Informacje o zamówieniu
|
Model |
Opis |
|
LNK-4KH-1D1U1E1A1R |
Wielofunkcyjne 4K60HzRozszerzacz światła HDMI, zKVM,Audio.RS232 lub RS485,10/100M funkcja TCP/IP, IR, EDIDMMF 330M lub SMF 20/40/60/80KM, LC lub SC. |
Scenariusze zastosowania
Wspieranie systemów ścian wideo w salach kontroli transmisji
Umożliwienie prowadzenia operacji w centrum dowodzenia z sterowaniem wielosygnałem
Ułatwienie systemów obrazowania medycznego z zarządzaniem obwodowym
Zapewnienie kontroli sygnalizacji cyfrowej z łącznością sieciową
Wspieranie automatyzacji przemysłowej za pomocą komunikacji wieloprotokołowej
