Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001
Numer modelu: LNK-PDH-E8-4F-2SFP
Warunki płatności i wysyłki
Minimalne zamówienie: 1 jednostka
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet konwertera mediów światłowodowych
Czas dostawy: 5-10 dni roboczych
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 10000 SZTUK / miesiąc
Waga sztuki: |
3 kg |
Wymiary (dł. × szer. × wys.): |
19 cali 1U 485X138X44mm (szer. x gł. x wys.) |
Zasilacz: |
AC180V ~ 260V;DC –48V;DC +24V |
temperatura robocza: |
-10°C ~ 50°C |
Waga sztuki: |
3 kg |
Wymiary (dł. × szer. × wys.): |
19 cali 1U 485X138X44mm (szer. x gł. x wys.) |
Zasilacz: |
AC180V ~ 260V;DC –48V;DC +24V |
temperatura robocza: |
-10°C ~ 50°C |

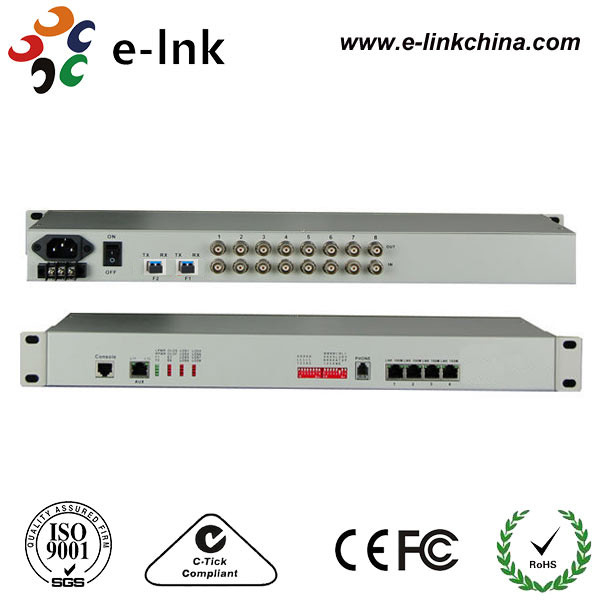

16dBm optyczny przedłużacz światłowodowy HDMI 8E1 4FE 1 światłowodowy multiplekser PDH
8E1 + 4GE 1+1 światłowodowy multiplekser PDH
Zalety przedłużacza światłowodowego HDMI
· Oparte na własnym prawie autorskim IC
· Przepustowość wynosi do 1,5G, może oszczędzać źródła liniowe
· Szybkość interfejsu Ethernet wynosi 10M/100M, autoadaptacja w trybie half/full duplex
· 4-kanałowy interfejs Ethernet jest interfejsem przełącznika, obsługuje VLAN, można ustawić 4-kanałową izolację logiczną
· Interfejs E1 jest zgodny z G.703, przyjmuje cyfrowe odzyskiwanie zegara i płynną technologię blokady fazowej
· 1-kanałowy cyfrowy telefon biznesowy PCM (opcjonalnie)
· Udostępnij interfejs zarządzania konsolą
· W przypadku utraty sygnału optycznego może wykryć, że zdalne urządzenie jest wyłączone lub światłowód jest odłączony i sygnalizuje alarm za pomocą diody LED
· Lokalne urządzenie może wyświetlać stan pracy zdalnego urządzenia
· Zapewnij 2 interfejsy rozszerzeń, możesz rozszerzyć asynchroniczne dane 1 ~ 2 kanały, takie jak kod RS232/RS485/RS422/Manchester;
· 1 ~ 2-kanałowy głos, 1 ~ 2-kanałowy E1, 1 ~ 4-kanałowy przełącznik lub Podaj polecenie zdalnego interfejsu Loop Back, ułatwiając konserwację linii
· Odległość transmisji wynosi do 2-120 km bez przerwy
· AC 220V, DC-48V, DC24V może być opcjonalne
· Funkcja wykrywania polaryzacji zasilania DC-48V/DC24V, bez polaryzacji
Indeksy techniczne
| Parametr | Specyfikacja |
| Błonnik | |
| Światłowód wielomodowy | |
| Rodzaj włókna | 50/125um, 62,5/125um |
| Maksymalna odległość transmisji | 5Km @ 62,5 / 125um jednomodowy światłowód, tłumienie (3dbm/km)Długość fali: 820nm |
| Moc nadawania | -12dBm (min.) ~-9dBm (maks.) |
| Czułość odbiornika | -28 dBm (min.) |
| Budżet łącza | 16dBm |
| Światłowód jednomodowy | |
| Rodzaj włókna | 8/125um, 9/125um |
| Maksymalna odległość transmisji | 40 km |
| Odległość transmisji | 40 km @ 9 / 125um światłowód jednomodowy, tłumienie (0,35 dbm/km) |
| Długość fali | 1310 nm |
| Moc nadawania | -9dBm (min.) ~-8dBm (maks.) |
| Czułość odbiornika | -27 dBm (min.) |
| Budżet łącza | 18dBm |
| Interfejs E1 | |
| Standard interfejsu | przestrzegać protokołu G.703 |
| Szybkość interfejsu | n*64 Kb/s ± 50 ppm |
| Kod interfejsu | HDB3 |
| Impedancja E1: | 75Ω (niesymetria), 120Ω (symetria) |
| Tolerancja jittera | Zgodnie z protokołami G.742 i G.823 |
| Dozwolone tłumienie | 0 ~ 6dBm |
| SzybkoInterfejs Ethernet (10/100) | |
| Szybkość interfejsu: | 10/100 Mb/s, automatyczna negocjacja półdupleksowa/pełny dupleks |
| Standard interfejsu: | Kompatybilny z IEEE 802.3, IEEE 802.1Q (VLAN) |
| Możliwości adresu MAC: | 4096 |
| Złącze: | RJ45, obsługuje Auto-MDIX |
| Moc | |
| Zasilacz | AC180V ~ 260V;DC –48V;DC +24V |
| Pobór energii | ≤10 W |
| Wymiar | |
| Rozmiar produktu | 19'' 1U |
| Środowisko pracy | |
| Temperatura pracy | -10°C ~ 50°C |
| Wilgotność robocza | 5%~95% (bez kondensacji) |
| Temperatura przechowywania | -40°C ~ 80°C |
| Wilgotność przechowywania | 5%~95% (bez kondensacji) |
Przegląd
To urządzenie jest optycznym urządzeniem transmisyjnym punkt-punkt opracowanym w oparciu o VLSI.Urządzenie zapewnia 1-8-kanałowy interfejs E1, 1-4-kanałowy interfejs 10M/100M Ethernet (szybkość łącza 100M) oraz 2 interfejsy rozszerzeń.4-kanałowy interfejs Ethernet jest interfejsem przełącznika, może obsługiwać VLAN.1 interfejs rozszerzeń może być używany jako kanał transmisji asynchronicznych danych RS232/RS485/RS422, sygnału głosowego, 2/4-liniowego sygnału audio E&M, sygnału przełącznika, sygnału Ethernet (przepustowość 2M). 1-kanałowy cyfrowy telefon biznesowy może być opcjonalny.Jest bardzo elastyczny.Posiada funkcję alarmu.Praca jest niezawodna, stabilna i ma niskie zużycie energii, wysoką integrację, mały rozmiar.
