Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Numer modelu: Typ komercyjny: LNK-BSFP-1.25G-60CD Typ przemysłowy: Funkcje LNK-BSFP-1.25G-L60CD
Warunki płatności i wysyłki
Minimalne zamówienie: 1 komputery
Cena: Negocjowalne
Szczegóły pakowania: Opakowanie kartonowe
Czas dostawy: 3-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, Moneygram, PayPal
Możliwość Supply: 1000 szt./Miesiąc
Wejście Impedancja różnicowa: |
90 ~ 110 Ω |
Dane wejściowe różnica huśtawki: |
400 ~ 1800 mV |
Optyczny czas wzrostu/upadku (20%~ 80%): |
0,26NS |
Średnia moc wyjściowa: |
-2 ~+3DBM |
Szerokość widmowa (RMS): |
1nm |
Środkowa długość fali: |
1530 ~ 1570 nm |
Wejście Impedancja różnicowa: |
90 ~ 110 Ω |
Dane wejściowe różnica huśtawki: |
400 ~ 1800 mV |
Optyczny czas wzrostu/upadku (20%~ 80%): |
0,26NS |
Średnia moc wyjściowa: |
-2 ~+3DBM |
Szerokość widmowa (RMS): |
1nm |
Środkowa długość fali: |
1530 ~ 1570 nm |
Zalety
¨ Obsługa dwóch szybkości transmisji danych: 1,25 Gb/s / 1,063 Gb/s
¨ 1550 nm laser DFB i fotodioda PIN dla transmisji na odległość 60 km
¨ Zgodność z SFP MSA i SFF-8472 z simplex SC
¨ Cyfrowe monitorowanie diagnostyczne: Wewnętrzna kalibracja lub Zewnętrzna kalibracja
¨ Zgodność z SONET OC-24-LR-1
¨ Zgodność z RoHS
¨ +3,3 V pojedyncze zasilanie
¨ Zakres temperatur pracy 0°C do +70°C (Komercyjny) lub -40°C do +85°C (Przemysłowy)
Przegląd

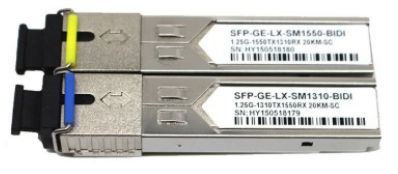

Transceivery SFP-BIDI to wysokowydajne, ekonomiczne moduły obsługujące dwie szybkości transmisji danych: 1,25 Gb/s / 1,0625 Gb/s i odległość transmisji 60 km z SMF.
Transceiver składa się z trzech sekcji: nadajnika laserowego DFBfotodiody PIN zintegrowanej z przedwzmacniaczem transimpedancyjnym (TIA) i jednostką sterującą MCU. Wszystkie moduły spełniają wymagania bezpieczeństwa laserowego klasy I.
Transceivery są zgodne z SFP Multi-Source Agreement (MSA) i SFF-8472. Więcej informacji można znaleźć w SFP MSA.
Indeksy techniczne
|
Parametr |
Symbol |
Min |
Typowy |
Maks |
Jednostka |
Uwagi |
||
|
Nadajnik |
||||||||
|
Środkowa długość fali |
λc |
1530 |
1550 |
1570 |
nm |
|
||
|
Szerokość spektralna (-20dB) |
∆λ |
|
|
1 |
nm |
|
||
|
Współczynnik tłumienia trybu bocznego |
SMSR |
30 |
|
|
dB |
|
||
|
Średnia moc wyjściowa |
Pout |
-2 |
|
+3 |
dBm |
1 |
||
|
Współczynnik ekstynkcji |
ER |
9 |
|
|
dB |
|
||
|
Czas narastania/opadania optycznego (20%~80%) |
tr/tf |
|
|
0.26 |
ns |
|
||
|
Różnicowy zakres danych wejściowych |
VIN |
400 |
|
1800 |
mV |
2 |
||
|
Różnicowa impedancja wejściowa |
ZIN |
90 |
100 |
110 |
Ω |
|
||
|
Wyłączenie TX |
Wyłącz |
|
2.0 |
|
Vcc |
V |
|
|
|
Włącz |
|
0 |
|
0.8 |
V |
|
||
|
Usterka TX |
Usterka |
|
2.0 |
|
Vcc |
V |
|
|
|
Normalny |
|
0 |
|
0.8 |
V |
|
||
|
Odbiornik |
||||||||
|
Środkowa długość fali |
λc |
1470 |
|
1510 |
nm |
|
||
|
Niska moc odbiornika |
|
|
|
-25 |
dBm |
3 |
||
|
Wysoka moc odbiornika |
|
0 |
|
|
3 |
|||
|
Przeciążenie odbiornika |
|
0 |
|
|
dBm |
3 |
||
|
LOS De-Assert |
LOSDwukierunkowy transceiver SFP 1,25 Gb/s, 1550TX/1490RX, SC 60km, -40 |
|
|
-24 |
dBm |
|
||
|
LOS Assert |
LOSA |
-35 |
|
|
dBm |
|
||
|
Histereza LOS |
|
1 |
|
4 |
dB |
|
||
|
Różnicowy zakres danych wyjściowych |
Vout |
400 |
|
1800 |
mV |
4 |
||
|
LOS |
Wysoki |
2.0 |
|
Vcc |
V |
|
||
|
Niski |
|
|
0.8 |
V |
|
|||
Informacje dotyczące zamawiania
|
Część NumerOpis produktu |
LNK-BSFP-1.25G-60C |
|
DDwukierunkowy transceiver SFP 1,25 Gb/s, 1550TX/1490RX, SC 60km, -40 |
°C°C,Z cyfrowym monitorowaniem diagnostycznym |
|
DDwukierunkowy transceiver SFP 1,25 Gb/s, 1550TX/1490RX, SC 60km, -40 |
°C°C,Z cyfrowym monitorowaniem diagnostycznym |
