Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Numer modelu: LNK-CSFP-10GXX-40
Warunki płatności i wysyłki
Minimalne zamówienie: 1 komputery
Cena: Negocjowalne
Szczegóły pakowania: Opakowanie kartonowe
Czas dostawy: 3-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, Moneygram, PayPal
Możliwość Supply: 1000 szt./Miesiąc
Temperatura przechowywania Temperatura przechowywania: |
-40 ~ 85 ° C. |
Maksymalne napięcie zasilania: |
-0,5 ~ 4 V. |
Wilgotność względna: |
0 ~ 85% |
Temperatura robocza obudowy: |
0~70°C |
Prąd zasilania: |
500MA |
Zużycie energii: |
1,8w |
Temperatura przechowywania Temperatura przechowywania: |
-40 ~ 85 ° C. |
Maksymalne napięcie zasilania: |
-0,5 ~ 4 V. |
Wilgotność względna: |
0 ~ 85% |
Temperatura robocza obudowy: |
0~70°C |
Prąd zasilania: |
500MA |
Zużycie energii: |
1,8w |
Zalety
Ø Obsługuje prędkości bitowe od 9,95 do 11,3 Gb/s prędkości
Ø Możliwość podłączania podczas pracy
Ø Złącze Duplex LC złącze
Ø 1270～1610nm CWDM EML nadajnik, PIN fotodetektor
Ø Łącza SMF do 40km
Ø 2-przewodowy interfejs dla specyfikacji zarządzania zgodny z cyfrową SFF 8472 diagnostyka monitorowanie interfejs
Ø Zasilanie: +3,3V
Ø Zużycie zużycie energii<1,8W
Ø Zakrestemperatury: 0~ 70°C
Ø Zgodny z RoHS
Przegląd

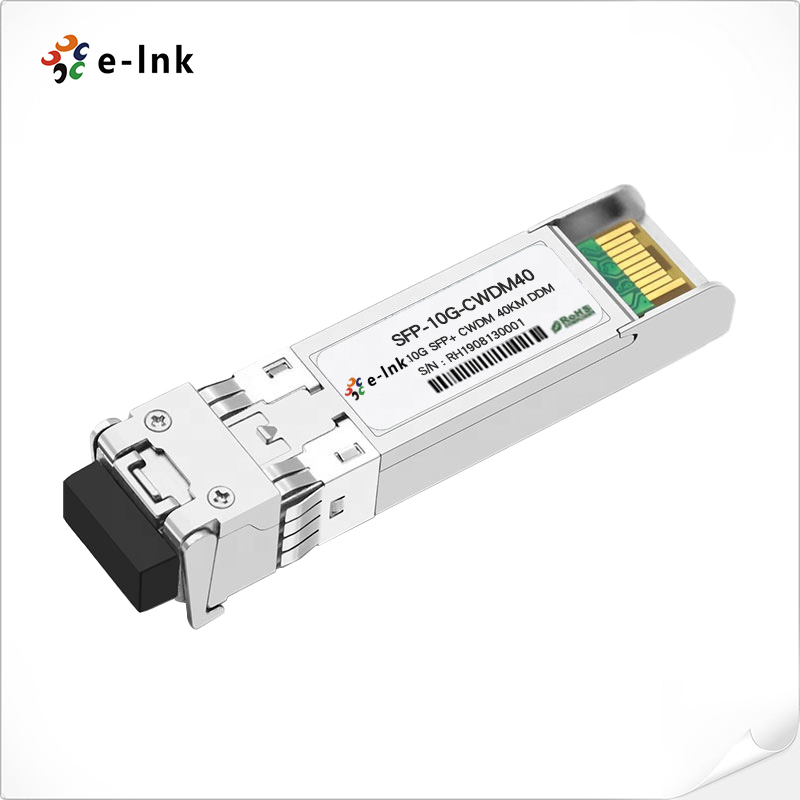

LNK-CSFP-10Gxx-40 firmy E-LINK to bardzo kompaktowy moduł nadawczo-odbiorczy optyczny 10 Gb/s do szeregowych zastosowań komunikacji optycznej przy 10 Gb/s. LNK-CSFP-10Gxx-40 konwertuje szeregowy strumień danych elektrycznych 10 Gb/s na optyczny sygnał wyjściowy 10 Gb/s i optyczny sygnał wejściowy 10 Gb/s na szeregowe strumienie danych elektrycznych 10 Gb/s. Szybki interfejs elektryczny 10 Gb/s jest w pełni zgodny ze specyfikacją SFI.
Wysokowydajny nadajnik EML CWDM 1270 ～ 1610nm i bardzo czuły odbiornik PIN zapewniają doskonałą wydajność w zastosowaniach Ethernetowych na łączach do 40 km. Moduł SFP+ zgodny z SFF-8431, SFF-8432 i IEEE 802.3ae 10GBASE-ER. Funkcje diagnostyki cyfrowej są dostępne za pośrednictwem 2-przewodowego interfejsu szeregowego, zgodnie z SFF-8472. W pełni zgodny z SFP format zapewnia możliwość podłączania podczas pracy, łatwe uaktualnienia portów optycznych i niską emisję EMI.
Indeksy techniczne
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Uwaga |
|
Sekcja nadajnika: |
||||||
|
Środkowa długość fali |
λc |
λ-6.5 |
|
λ+6.5 |
nm |
|
|
szerokość spektralna |
△λ |
|
|
1 |
nm |
|
|
Średnia moc optyczna |
Pavg |
-1 |
|
+4 |
dBm |
1 |
|
Moc wyłączenia lasera |
Poff |
|
|
-30 |
dBm |
|
|
Współczynnik ekstynkcji |
ER |
8.2 |
|
|
dB |
|
|
Kara za dyspersję nadajnika |
TDP |
|
|
3.2 |
dB |
2 |
|
Szum intensywności względnej |
Rin |
|
|
-128 |
dB/Hz |
3 |
|
Tolerancja na straty odbiciowe optyczne |
|
20 |
|
|
dB |
|
|
Sekcja odbiornika: |
||||||
|
Środkowa długość fali |
λr |
1260 |
|
1620 |
nm |
|
|
Czułość odbiornika (OMA) |
Sen |
|
|
-16 |
dBm |
4 |
|
Czułość obciążeniowa (OMA) |
SenST |
|
|
-14 |
dBm |
4 |
|
Los Assert |
LOSA |
-27 |
|
- |
dBm |
|
|
Los Dessert |
LOSD |
|
|
-17 |
dBm |
|
|
Histereza Los |
LOSH |
0.5 |
|
|
dB |
|
|
Przeciążenie |
Sat |
0 |
|
|
dBm |
5 |
|
Odbicie odbiornika |
Rrx |
|
|
-12 |
dB |
|
Zastosowanie
Ø 10GBASE-ER/EW Ethernet
Ø Sonet OC-192/SDH
Ø 10G Fibre kanał
Ø CWDM Sieci
