Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: LNK-M3G-SMB1V-20
Warunki płatności i wysyłki
Minimalne zamówienie: 1 sztuk
Cena: 129USD~149USD
Szczegóły pakowania: Standardowy pakiet eksportu Extender
Czas dostawy: 3-12 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000 szt./miesiąc
Słowa kluczowe: |
Mikro-przedłużenie optyczne |
Temperatura robocza: |
-20 ℃～+70 ℃ |
Wymiary (LXWXH): |
58 x 21 x 20 mm |
Konsumpcja: |
<5 W. |
MTBF: |
≥100000 godzin |
Waga: |
100 g/para |
Słowa kluczowe: |
Mikro-przedłużenie optyczne |
Temperatura robocza: |
-20 ℃～+70 ℃ |
Wymiary (LXWXH): |
58 x 21 x 20 mm |
Konsumpcja: |
<5 W. |
MTBF: |
≥100000 godzin |
Waga: |
100 g/para |
► Automatyczne rozpoznawanie sygnału 3G-SDI/HD-SDI/SD-SDI, brak konieczności ręcznego wyboru
► Odległość transmisji do 120 km
► Technologia CWDM umożliwiająca transmisję do 16(18) kanałów po jednym włóknie
► Zgodność z SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
► Zgodność z DVB-ASI(EN50083-9)
► Wygodna instrukcja stanu LED. Wskaźnik łącza światłowodowego, zasilanie.
► Płytka PCB jest przyjazna dla środowiska (bez Pb)
► Płytka PCB z wielowarstwową konstrukcją zapewniającą stabilną i niezawodną transmisję sygnału
Seria LNK-M3G-SMB1V-20 to system transmisji światłowodowej mikro-ekstendera 3G-SDI/HD-SDI/SD-SDI, który przesyła jeden strumień 3G-SDI, HD-SDI, SD-SDI w wysokiej rozdzielczości lub jeden strumień DVB-ASI przez jedno włókno jednomodowe lub wielomodowe, obsługujące standardy SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Dzięki zaawansowanej technologii transmisji światłowodowej nie są wymagane żadne regulacje, jest prosty w konfiguracji i łatwy w obsłudze. Seria mikro-ekstenderów SDI wykorzystuje zasilanie 5V o niskim poborze mocy.
|
Wejście SDI |
|
|
Standard wideo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
Standard sygnału |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
|
Rozdzielczość |
10 Bit |
|
Wyjście SDIoziom sygnału |
<380mVp-p |
|
Impedancja |
Złącze |
|
Złącze |
Wyjście SDIMB |
|
Wyjście SDIPoziom sygnału |
|
|
800m |
Vp-p±10%Czas narastania/opadania |
|
<0.8ns |
Jitter HD-SDI |
|
<0.2UI(134ps)@100kHz, |
<1.0UI(673ps)@10HzJitter SDI |
|
<0.2UI(740ps)@10Hz, 0.2UI(740ps)@1kHz |
Impedancja |
|
75Ω |
Złącze |
|
SMB |
Interfejs optyczny |
|
SFP |
|
|
Simplex LC, 3,125Gbps. |
≤Odległość transmisji 120kmStandardowa długość fali SM |
|
1310nm, 1550nm |
Długość fali CWDM |
|
1270~1610nm, siatka 20nm zgodnie z ITU-T |
Zakres temperatur |
|
0~70˚C |

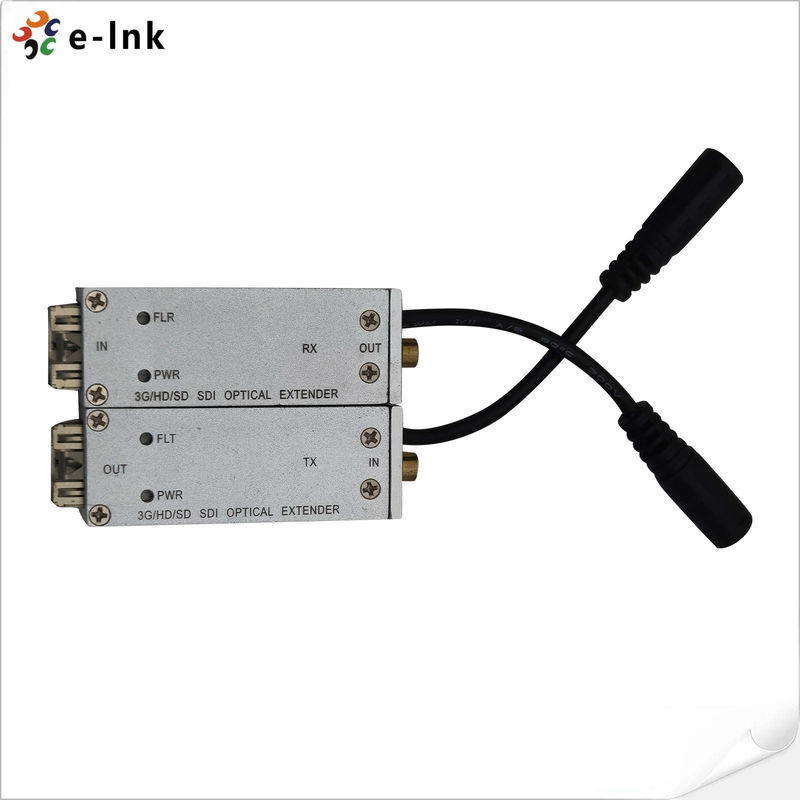

SMB 3G/HD/SD-SDI Optyczny Mikro-Ekstender |
|
Opis |
LNK-M3G-SMB1V-20 |
|
SMB 3G/HD/SD-SDI Optyczny Mikro-Ekstender, 1310/1550nm, Simplex LC, Tryb jednomodowy, 20KM, w tym nadajnik i odbiornik, używane parami |
|
