Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: CE,FCC,RoHs
Numer modelu: LNK-IRS93-SCMM
Warunki płatności i wysyłki
Minimalne zamówienie: 1pc
Cena: Negotiated
Szczegóły pakowania: Standardowy pakiet eksportowy konwertera mediów światłowodowych
Czas dostawy: 3-5 dni roboczych
Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 sztuk miesięcznie
Złącze światłowodowe: |
Standard SC, opcjonalnie ST/FC/LC |
Odległość światłowodu: |
50/125um FRP: 2 km, 62,5/125um FRP: 5 km, 9/125 |
Rodzaj złącza: |
SC/FC/ST |
Wymiar: |
95(dł.)*70(szer.)*29(wys.) mm |
Temperatura pracy: |
-40°C do +85°C |
Temperatura przechowywania: |
-40°C do +85°C |
Odległość transmisji: |
Do 120 km |
Długość fali: |
850/1310/1550 nm |
Złącze światłowodowe: |
Standard SC, opcjonalnie ST/FC/LC |
Odległość światłowodu: |
50/125um FRP: 2 km, 62,5/125um FRP: 5 km, 9/125 |
Rodzaj złącza: |
SC/FC/ST |
Wymiar: |
95(dł.)*70(szer.)*29(wys.) mm |
Temperatura pracy: |
-40°C do +85°C |
Temperatura przechowywania: |
-40°C do +85°C |
Odległość transmisji: |
Do 120 km |
Długość fali: |
850/1310/1550 nm |
Wtykacz, wtykacz na gorąco
Rozszerza dwukierunkowe usługi RS-232/RS-485/RS-422 do 2 km na MMF, 80 km na SMF
¢ Standardowy system EIA/TIA RS232/485/422, 0~2Mbps
W przypadku, gdy dane seryjne są całkowicie przejrzyste, częstotliwość baudów jest samodzielna, nie wymaga ustawień
Wykorzystanie danych seryjnych o dużej prędkości do komunikacji DMX512 w systemie sterowania oświetleniem scenicznym
Wsparcie instalacji DIN-Rail & Wall-mount.
Wbudowana ochrona przed napięciem i ochroną statyczną
️ Diody LED diagnostyczne i jednostkowe
Ograniczona do środowiska temperatura pracy od -40°C do 75°C

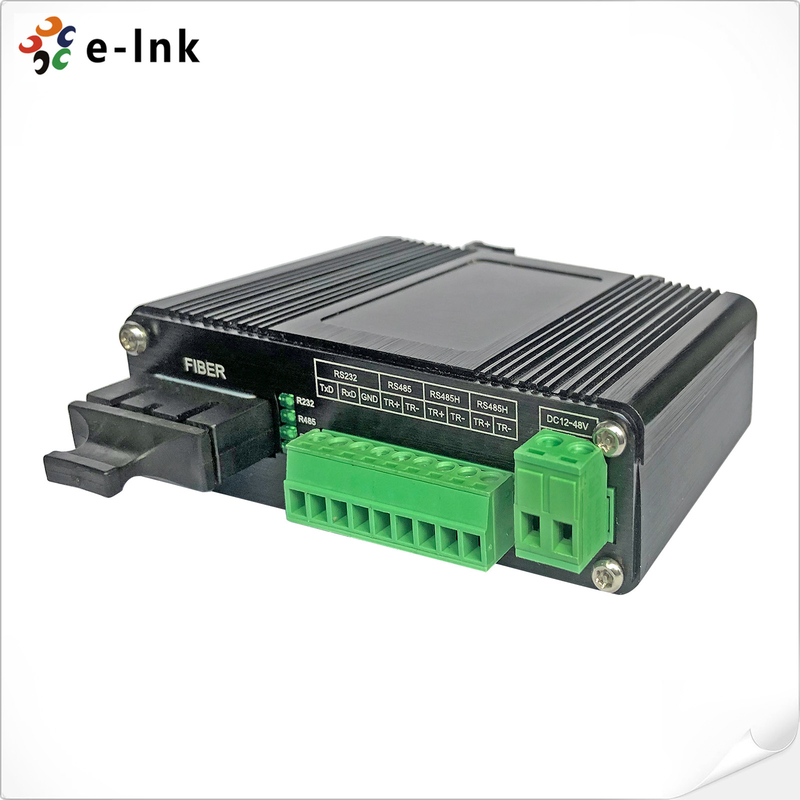

Przegląd
Seria LNK-IRS93 to przekształcacz włókna optycznego klasy przemysłowej RS232/RS485/RS422, który
standardowy sygnał RS232/RS485/RS422 do łącza światłowodowego w celu rozszerzenia sygnału do 2 km w trybie multimodowym
Wykorzystanie komunikacji światłowodowej rozwiązuje problemy związane z
Zwiększa skuteczność działania w zakresie ochrony przed interferencjami elektromagnetycznymi, interferencjami pierścieni ziemskich i uszkodzeniami
Wiarygodność, bezpieczeństwo i poufność komunikacji danych i mogą być szeroko stosowane w różnych
kontrolę, kontrolę procesów, kontrolę oświetlenia scenicznego i kontrolę ruchu.
Wskaźniki techniczne
| Model | LNK-IRS93 serii |
| Złącze włóknowe | Standard SC, ST/FC/LC nieobowiązkowe |
| Odległość włókna | 50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80km |
| Interfejs seryjny | Terminal przemysłowy |
| Porty sygnałowe |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H można pogrupować w 1Ch High Speed RS422 |
| Standardowy | EIA /TIA RS232/485/422 |
| Odległość szeregowa | RS232: 15 metrów, RS485/422: 1000 metrów |
| Stawka | Maksymalnie 2 Mbps |
| RS-232 | TXD, RXD, GND - dwukierunkowe |
| RS-485 | D+, D-, GND - dwukierunkowe |
| Zasilanie | DC12~48V |
| Pojemność | < 5W |
| Ochrona statyczna | Ochrona przed rozładowaniem elektrostatycznym (ESD) 15 KV |
| Ochrona przed napięciem | Ochrona przed napięciem 1500 W/s |
| Temperatura działania | -25°C do +75°C |
| Temperatura przechowywania | -40°C do +85°C |
| Wilgotność w magazynie | 5% do 90% nieprzekraczające |
| Wymiary | 95 ((L) * 70 ((W) * 29 ((H) mm |
| Waga | 00,25 kg/k.p. |
Zastosowanie
Informacje o zamówieniu
| LNK-IRS93-SCMM | Industrial Serial RS232/RS485/RS422, SC MM 850nm, 550m |
