Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001, CE, FCC Part 15 Class A, RoHS
Numer modelu: LNK-AIMC104GMP60-SFP
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: $57-72
Szczegóły pakowania: Pakiet
Czas dostawy: 10-15 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 10000 szt./miesiąc
Moc wejściowa: |
9~54V DC, 4-pinowa listwa zaciskowa |
Wymiary (w x d x h): |
98 x 67 x 46 mm |
Waga: |
300g |
Obudowa: |
Obudowa aluminiowa |
Opcje montażu: |
Din-rail |
Alarm portu światłowodowego: |
wsparcie |
Zaplanowany reset: |
wsparcie |
Temperatura pracy: |
-40 ° C do 75 ° C (-40 ° F do 167 ° F) |
Status Zarządu Serwisu: |
Temperatura Napięcie Prąd |
Standard: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4 W, at: 30 W, bt type3: 60 W) |
Budżet PoE: |
Budżet PoE do 60 W (9–54 V prądu stałego) |
Tryb PoE: |
Kompatybilny z trybem A i trybem B (możliwość przełączania trybu A i trybu B poprzez interfejs zarzą |
Wzmacniacz napięcia: |
DC 9-12 V Wejście PoE 48 V Wyjście, maks. 60 W DC 19-24 V Wejście PoE 48 V Wyjście, maks. 120 W DC 2 |
Moc wejściowa: |
9~54V DC, 4-pinowa listwa zaciskowa |
Wymiary (w x d x h): |
98 x 67 x 46 mm |
Waga: |
300g |
Obudowa: |
Obudowa aluminiowa |
Opcje montażu: |
Din-rail |
Alarm portu światłowodowego: |
wsparcie |
Zaplanowany reset: |
wsparcie |
Temperatura pracy: |
-40 ° C do 75 ° C (-40 ° F do 167 ° F) |
Status Zarządu Serwisu: |
Temperatura Napięcie Prąd |
Standard: |
IEEE 802.3af/at/bt PoE++ PSE (af: 15,4 W, at: 30 W, bt type3: 60 W) |
Budżet PoE: |
Budżet PoE do 60 W (9–54 V prądu stałego) |
Tryb PoE: |
Kompatybilny z trybem A i trybem B (możliwość przełączania trybu A i trybu B poprzez interfejs zarzą |
Wzmacniacz napięcia: |
DC 9-12 V Wejście PoE 48 V Wyjście, maks. 60 W DC 19-24 V Wejście PoE 48 V Wyjście, maks. 120 W DC 2 |
Przegląd przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AI

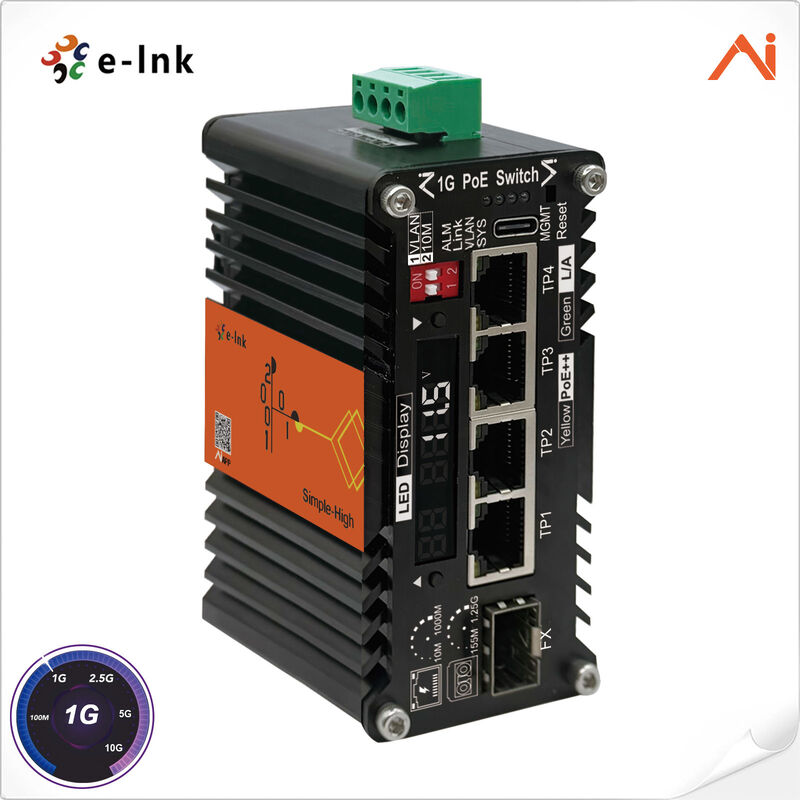

LNK-AIMC104GMP60 to kompaktowy, inteligentny, zarządzany przemysłowy przełącznik PoE++ AI, niezależnie opracowany przez E-link. Każde urządzenie jest wyposażone w 4×porty RJ45 PoE++ 10/100/1000Base-T + 1×port światłowodowy SFP 100/1000BASE-X, zintegrowany z wbudowanym obwodem podwyższającym napięcie, specjalnie zoptymalizowanym do zastosowań zasilania energią słoneczną.
To innowacyjne urządzenie, pierwsze na świecieurządzenie łączy podwójne zalety przełączników zarządzanych i niezarządzanych. Inżynierowie mogą monitorować stan urządzenia za pomocą wielu metod: aplikacja mobilna, interfejs zarządzania webowego PC i wyświetlacz t bez dodatkowych narzędzi testowych.
Dane obejmują7.napięcie z wbudowanym prąd z wbudowanym temperaturę z wbudowanym stan portu Ethernet, stan pracy portu SFP, stan PoE z wbudowanym a także szczegółowe parametry SFP DDM, takie jak moc optyczna, długość fali, odległość transmisji, szybkość łącza i temperatura modułu.
Wprowadziliśmy ten produkt w oparciu o standardowe przełączniki:
Funkcje urządzenia7.Alarm portu światłowodowego, zaplanowane ponowne uruchomienie systemu, zaplanowane ponowne uruchomienie , , izolacja
VLAN, obsługa transmisji 10M 250m. Tryb redundantny obsługuje funkcję automatycznego odzyskiwania. Jeśli port docelowy pakietu jest niedostępny, przekazuje pakiet do drugiego portu pary zapasowejSpełnia normę IP40, aluminiowa obudowa, działa stabilnie w trudnych temperaturach przemysłowych od -40℃ Kolejnictwo i inżynieria tunelowa: monitorowanie wideo w czasie rzeczywistym i
℃.Wyposażony w podwójne redundantne zasilacze, zapewnia stabilne działanie Ethernet przez 24
X7.
Scenariusze zastosowań :
Inteligentna produkcja i automatyzacja: transmisja danych i połączenia między wieloma urządzeniamiKolejnictwo i inżynieria tunelowa: monitorowanie wideo w czasie rzeczywistym i
sieci klastrowe .Kolejnictwo i inżynieria tunelowa: monitorowanie wideo w czasie rzeczywistym i
transmisja sygnału.Miejsca wydobycia ropy, gazu i minerałów:
Stabilna
komunikacjaInteligentne miasta i wdrażanie nowej infrastruktury
V na wszystkich portach Funkcje przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AI
V na wszystkich portach Samodzielnie opracowany inteligentny system zarządzania E-link, obsługujący aplikację mobilną na Androida i interfejs webowy na PC►
V na wszystkich portachpanel danych w czasie rzeczywistym: prąd systemowy, napięcie, temperatura wewnętrzna, moc optyczna nadawania/odbioru SFP, prędkości łącza portów Ethernet i światłowodowych i inne
V na wszystkich portachBogate możliwości zarządzania aplikacją i siecią: intuicyjny graficzny panel dla pełnego stanu urządzenia; kompletne informacje o SFP i dane diagnostyczne DDM; konfigurowalne progi alarmowe mocy optycznej; zaplanowane ponowne uruchomienie portu/urządzenia zdefiniowane przez użytkownika► Szeroki zakres napięcia wejściowego 9–54VDC z wbudowanym
obwodem podwyższającym napięcie
,48V• Wejście 24V → wyjście PoE
120W024
V na wszystkich portachW► Zgodny ze standardem
► PSE, wersje konfigurowalne do kompatybilności ze Starlink Gen 2 / Gen 3► 1 X
V na wszystkich portach►Izolacja VLAN jednym kliknięciem i
V na wszystkich portach► Ochrona przeciwprzepięciowa 6K
V na wszystkich portach►
Szeroki zakres temperatur pracy: -40°C ~ +75°C (-40°F ~ 167°F)
|
|
||
|
z podwyższaczem napięcia do systemów słonecznych |
Tryb dostępu1xSFP 100/1000BASE-X do 4x RJ45 PSE 10/100/1000Base-T |
|
|
Standardy |
||
|
IEEE802.3af/at/bt |
Ethernet |
|
|
Zgodność ze standardami IEEE 802.3 Ethernet |
||
|
IEEE 802.3u Fast Ethernet |
||
|
IEEE 802.3ab Gigabit Ethernet |
||
|
IEEE 802.3x Kontrola przepływu Full-Duplex |
||
|
IEEE 802.3az Energy Efficient Ethernet (EEE) |
Typ przetwarzania |
|
|
Store-and-Forward |
Szybkość filtrowania |
|
|
14,880pps (10Mbps) |
||
|
148,800pps (100Mbps) |
||
|
1,488,000pps (1000Mbps) |
Pamięć bufora pakietów |
|
|
1 Mbit |
Maksymalna długość pakietu |
|
|
9K Bytes |
Pojemność przełączania2 |
|
|
0Gbps/bez blokowania |
||
|
PC (obsługa MacOS, Windows) |
Przeglądarka Windows: Microsoft Edge 89+ (data wydania: 2021-03-04 lub nowsza wersja) Google Chrome 89+ (data wydania: 2021-03-02 lub nowsza wersja) |
|
|
Opera 75+ (data wydania: 2021-03-24 lub nowsza wersja) |
Przeglądarka Windows: Microsoft Edge 89+ (data wydania: 2021-03-04 lub nowsza wersja) Google Chrome 89+ (data wydania: 2021-03-02 lub nowsza wersja) |
|
|
Opera 75+ (data wydania: 2021-03-24 lub nowsza wersja) Aplikacja mobilna(Obsługa Android, |
||
|
Brak obsługi iOS) |
Aplikacja mobilna (Android) |
|
|
Obsługuje wszystkie telefony komórkowe z systemem Android i tablety z systemem Android |
Aplikacja mobilna iPhone (iOS) |
|
|
Nie obsługuje iPhone'a ani iPada |
||
|
Funkcje inteligentnego zarządzania AI |
Stan płyty serwisowej |
|
|
Temperatura |
||
|
Napięcie |
||
|
Prąd |
Stan portu RJ45 |
|
|
Stan łącza |
||
|
Szybkość |
||
|
VLAN |
||
|
Napięcie zasilania PSE |
||
|
Pobór mocy PSE |
||
Przypisanie pinów zasilania
|
Zastosowanie przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AI |
|||||||
|
Parametry standardów PoE |
|
Standardy PoE |
Wejście (V) |
Prąd (A) |
Wyjście (V) |
Moc (W) |
Pin PoE |
|
Tryb |
Tryb A i B |
af/at |
5 |
5 |
48V |
200 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
Tryb A i B |
af/at |
5 |
5 |
48V0 |
200 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
Tryb A i B |
af/at |
5 |
5 |
48V0 |
200 |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
|
|
|
|
|
|
|
|
|
Tryb A i B |
PoE Starlink |
Gen3 |
48-56 |
3.57 |
56 |
200 |
|
|
1/2(+),3/6(-); 4/5(+),7/8(-) |
Gen3 |
48-56 |
3.57 |
56 |
200 |
|
|
1/2(+),3/6(-); 4/5(+),7/8(-)
|
Informacje o zamawianiu przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AI |
Model |
|
OpisBase-X do 466 |
0-SFPPrzemysłowy inteligentny zarządzany 1-portowy SFP 100/1000Base-X do 4-portowego 10/100/1000BASE-T IEEE802.3bt 60W PoE++ Przełącznik, wejście zasilania 9V do 54V DC, z podwyższaczem napięcia. |
|
Opcje SFP |
► Opcja SFP. Proszę wybrać SFP na naszej stronie Opcje SFP. |
|
► Moduł SFP należy zakupić osobno. |
|
|
Opcje montażu |
► Domyślnie dołączony wspornik DIN-Rail. |
|
Opcje zasilania |
► Zasilacz 240W/5A 48VDC. Przewód otwarty do bloku zacisków ► Zasilacz należy zakupić osobno. |
|
|
