Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001, CE, FCC Part 15 Class A, RoHS
Numer modelu: LNK-AIMC103GMP30-SFP
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: $52-67
Szczegóły pakowania: Pakiet
Czas dostawy: 10-15 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 10000 szt./miesiąc
Budżet PoE: |
Budżet PoE do 30 W (9–54 V prądu stałego) |
Moc wejściowa: |
9~54V DC, 4-pinowa listwa zaciskowa |
Wymiary (w x d x h): |
98 x 67 x 46 mm |
Waga: |
300g |
Obudowa: |
Obudowa aluminiowa |
Opcje montażu: |
Din-rail |
Uruchom ponownie PoE: |
wsparcie |
Zaplanowany reset: |
wsparcie |
Zaplanowane ponowne uruchomienie portu PoE: |
wsparcie |
Standard: |
IEEE 802.3af/at PoE+ PSE (przy: 15,4 W, przy: 30 W) |
Budżet PoE: |
Budżet PoE do 30 W (9–54 V prądu stałego) |
Moc wejściowa: |
9~54V DC, 4-pinowa listwa zaciskowa |
Wymiary (w x d x h): |
98 x 67 x 46 mm |
Waga: |
300g |
Obudowa: |
Obudowa aluminiowa |
Opcje montażu: |
Din-rail |
Uruchom ponownie PoE: |
wsparcie |
Zaplanowany reset: |
wsparcie |
Zaplanowane ponowne uruchomienie portu PoE: |
wsparcie |
Standard: |
IEEE 802.3af/at PoE+ PSE (przy: 15,4 W, przy: 30 W) |
Przegląd przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AI

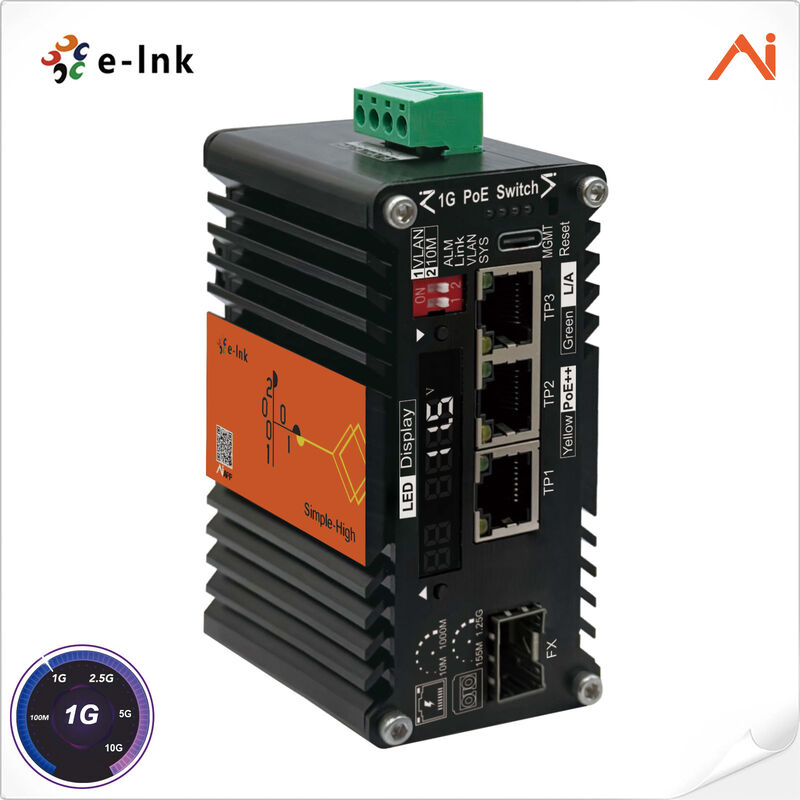

LNK-AIMC103GMP30 to kompaktowy, inteligentny, zarządzany przemysłowy przełącznik PoE++ AI, niezależnie opracowany przez E-link. Każde urządzenie jest wyposażone w 3×porty RJ45 PoE++ 10/100/1000Base-T + 1×port światłowodowy SFP 100/1000BASE-X, z wbudowanym obwodem podwyższającym napięcie, specjalnie zoptymalizowanym do zastosowań zasilania energią słoneczną.
To innowacyjne urządzenie, pierwsze na świecie, łączy podwójne zalety przełączników zarządzanych i niezarządzanych. Inżynierowie mogą monitorować stan urządzenia za pomocą wielu metod: aplikacji mobilnej, interfejsu zarządzania przez przeglądarkę PC i wyświetlacza LED, bez dodatkowych narzędzi testowych.
Dane obejmują:napięcie,prąd, temperaturę, stan portu Ethernet, stan pracy portu SFP, stan PoE, a także szczegółowe parametry SFP DDM, takie jak moc optyczna, długość fali, odległość transmisji, szybkość łącza i temperatura modułu.
Wprowadziliśmy innowacje w tym produkcie w oparciu o standardowe przełączniki:
Funkcje urządzenia: Alarm portu światłowodowego, zaplanowane ponowne uruchomienie systemu, zaplanowane ponowne uruchomienie PoE, izolacja VLAN, obsługa transmisji 10M 250m. Tryb redundantny obsługuje funkcję automatycznego odzyskiwania. Jeśli port docelowy pakietu jest niedostępny, przekazuje pakiet do innego portu pary zapasowej.
Spełnia normę IP40, aluminiowa obudowa, działa stabilnie w trudnych temperaturach przemysłowych od -40℃ do 75℃.
Wyposażony w podwójne redundantne zasilacze, zapewnia stabilne działanie sieci Ethernet 24/7.
Scenariusze zastosowań:
Inteligentna produkcja i automatyzacja: transmisja danych i połączenia między wieloma urządzeniami
Energetyka i nowe źródła energii: komunikacja nadzoru i sieci klastrowe.
Kolejnictwo i inżynieria tunelowa: monitorowanie wideo w czasie rzeczywistym i transmisja sygnału.
Miejsca wydobycia ropy, gazu i minerałów: stabilna komunikacja
Inteligentne miasta i wdrażanie nowej infrastruktury
Ponadto produkt ten może być stosowany w takich dziedzinach, jak autonomiczna jazda, roboty humanoidalne, obliczenia AI, metalurgia, inżynieria chemiczna, naziemne stacje badawcze i monitorowanie pogody w terenie.
Funkcje przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AI
1x Samodzielnie opracowany inteligentny system zarządzania E-link, obsługujący aplikację mobilną na Androida i interfejs użytkownika sieciowego na PC
1x Wyświetlacz LED jednym kliknięciempanel danych w czasie rzeczywistym: prąd systemowy, napięcie, temperatura wewnętrzna, moc optyczna nadajnika/odbiornika SFP, prędkości łącza portów Ethernet i światłowodowych i inne
1x Bogate możliwości zarządzania przez aplikację i sieć: intuicyjny graficzny panel informacyjny dla pełnego stanu urządzenia; kompletne informacje o SFP i dane diagnostyczne DDM; konfigurowalne progi alarmowe mocy optycznej; zaplanowane ponowne uruchomienie portu/urządzenia zdefiniowane przez użytkownika
1x Szerokizakres napięcia zasilania 9–54VDC z wbudowanymobwodem podwyższającym napięcie,
• Wejście 12V → wyjście 60W PoE
• Wejście 24V → wyjście 90W PoE• Wejście 48V → wyjście 90W PoE
►56IEEE 802.3af/at PoE+
1x► 1 X port światłowodowy SFP 100/1000BASE-X
Izolacja VLAN jednym kliknięciem i transmisja 10M 250m
Ochrona przeciwprzepięciowa 6KVna wszystkich portach►
1xIndeksy techniczne przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AIPrzemysłowy inteligentny zarządzany przełącznik PoE+ z wzmacniaczem napięcia do systemów solarnychTryb dostępu
1xSFP 100/1000BASE-X do
3x
|
|
||
|
IEEE802.3af/a |
tEthernetStandardyZgodność ze standardami IEEE 802.3 EthernetIEEE 802.3u Fast EthernetIEEE 802.3ab Gigabit Ethernet |
|
|
IEEE 802.3x Kontrola przepływu Full-Duplex |
||
|
IEEE 802.3az Energy Efficient Ethernet (EEE) |
Typ przetwarzania |
|
|
Store-and-Forward |
||
|
Szybkość filtrowania przekazywania |
||
|
14,880pps (10Mbps) |
||
|
148,800pps (100Mbps) |
||
|
1,488,000pps (1000Mbps) |
Pamięć bufora pakietów |
|
|
1 Mbit |
Maksymalna długość pakietu |
|
|
9K Bytes |
||
|
Pojemność przełączania |
||
|
10Gbps/bez blokowania |
PC (obsługa MacOS, Windows) |
|
|
Przeglądarka MacOS: |
Microsoft Edge 89+ (data wydania: 2021-03-04 lub nowsza wersja) |
|
|
Google Chrome 89+ (data wydania: 2021-03-02 lub nowsza wersja) |
Opera 75+ (data wydania: 2021-03-24 lub nowsza wersja) |
|
|
Przeglądarka Windows: |
||
|
Microsoft Edge 89+ (data wydania: 2021-03-04 lub nowsza wersja) |
Nie obsługuje iOS) Aplikacja mobilna (Android) Obsługuje wszystkie telefony komórkowe z systemem Android i tablety z systemem Android |
|
|
(Obsługa Android, |
Nie obsługuje iOS) Aplikacja mobilna (Android) Obsługuje wszystkie telefony komórkowe z systemem Android i tablety z systemem Android |
|
|
Aplikacja mobilna iPhone (iOS) Nie obsługuje iPhone'a ani iPadaFunkcje inteligentnego zarządzania AI |
||
|
Stan płyty serwisowej |
Temperatura |
|
|
Napięcie |
Prąd |
|
|
Stan portu RJ45 |
||
|
Stan łącza |
Szybkość |
|
|
VLAN |
||
|
Napięcie zasilania PSE |
||
|
Pobór mocy PSE |
Przypisanie pinów zasilania |
|
|
Zastosowanie przemysłowego inteligentnego zarządzanego przełącznika Ethernet PoE++ AI |
||
|
Parametry standardów PoE |
||
|
Standardy PoE |
||
|
Wejście (V) |
||
|
Prąd (A) |
||
Wyjście (V)
|
Moc (W) |
|||||||
|
Pin PoE |
|
Tryb |
IEEE802.3af/at |
af/at |
9-12 |
5 |
48V |
|
60 |
Tryb A i B |
Tryb A i B |
Gen2 |
48-56 |
5 |
Base-X do |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
Tryb A i B |
Tryb A i B |
Gen2 |
48-56 |
2.6756 |
Base-X do |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
Tryb A i B |
Starlink PoE |
Gen2 |
48-56 |
2.6756 |
Base-X do |
1/2(+),3/6(-); 4/5(+),7/8(-) |
|
|
|
|
|
|
|
|
|
|
|
Gen3 |
48-56 |
Opis |
56 |
Przemysłowy inteligentny zarządzany 1-portowy |
1/2(+),3/6(-); 4/5(+),7/8(-) |
Base-X do |
|
|
Model |
Opis |
LNK-AIMC103GMP-SFP |
Przemysłowy inteligentny zarządzany 1-portowy |
SFP 100/1000 |
Base-X do |
|
|
3-portowego
|
10/100/1000BASE |
- |
|
T |
IEEE802.3atPrzełącznik PoE+ 30W, wejście zasilania 9V do 54V DC, z wzmacniaczem napięcia.Opcje SFP► Opcja SFP. Proszę wybrać SFP na naszej stronie Opcje SFP. ► Moduł SFP należy zakupić osobno.Opcje montażu►Domyślnie dołączony wspornik DIN-Rail.Opcje zasilania► Zasilacz 120W/2.5A 48VDC. Przewody otwarte dla bloku zacisków► Zasilacz należy zakupić osobno. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
