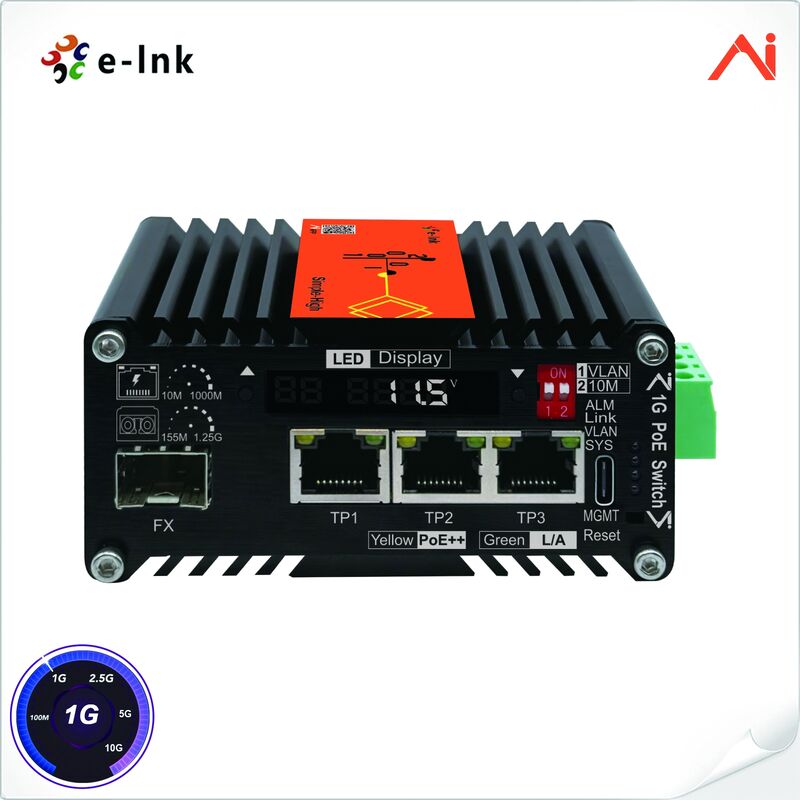

3-port 10/100/1000Base-T IEEE802.3bt PoE++ 90W do 1-port 100/1000BASE-X Mini Industrial AI Smart Managed PoE++ Ethernet Switch z wzmacniaczem napięcia

Przemysłowe inteligentne zarządzanie PoE+ oparte na sztucznej inteligencji+ Przełącznik ze wzmacniaczem napięcia dla systemu fotowoltaicznego

Tryb dostępu

1x100/1000BASE-X SFP do3x10/100/1000BASE-T RJ45 PSEIEEE802.3af/at/bt

Ethernetu

Standardy

Zgodność ze standardami IEEE 802.3 Ethernet

Szybki Ethernet IEEE 802.3u

Gigabitowy Ethernet IEEE 802.3ab

Kontrola przepływu w trybie pełnego dupleksu IEEE 802.3x

IEEE 802.3az Energy Efficient Ethernet (EEE)

Typ przetwarzania

Przechowuj i przesyłaj dalej

Szybkość filtrowania do przodu

14 880 pps (10 Mb/s)

148 800 pps (100 Mb/s)

1 488 000 pps (1000 Mb/s)

Pamięć buforowa pakietów

1 Mbit

Maksymalna długość pakietu

9 tys. bajtów

Wydajność przełączania

10 Gb/s/bez blokowania

PC (obsługa MacOS, Windows)

Przeglądarka MacOS:

Microsoft Edge 89+ (data wydania: 2021-03-04 lub nowsza wersja)

Google Chrome 89+ (data wydania: 2021-03-02 lub nowsza wersja)

Opera 75+ (data wydania: 24.03.2021 lub nowsza wersja)

Przeglądarka Windows:

Microsoft Edge 89+ (data wydania: 2021-03-04 lub nowsza wersja)

Google Chrome 89+ (data wydania: 2021-03-02 lub nowsza wersja)

Opera 75+ (data wydania: 24.03.2021 lub nowsza wersja)

Aplikacja mobilna (Obsługa Androida,Nie obsługuje iOS)

Aplikacja na telefon komórkowy (Android)

Obsługuje wszystkie telefony komórkowe z Androidem i tablety z Androidem

Aplikacja mobilna na iPhone'a (iOS)

Nie obsługuje iPhone'a ani iPada

Inteligentne funkcje zarządzane AI

Status Zarządu Serwisu

Temperatura

Woltaż

Aktualny

Stan portu RJ45

Stan łącza

Wskaźnik

VLAN

Napięcie zasilania PSE

Pobór mocy PSE

Przypisanie pinów zasilania

Stan portu SFP

Stan łącza

PN/SN

Moc TX

Moc RX

Wszystkie informacje DDM

Przełącznik DIP

DIP1

VLAN

DIP2

10M

Alarm portu światłowodowego

Wsparcie

Zaplanowany reset

Wsparcie

Zaplanowane zasilanie PoE

Wsparcie

InterfejsPort

Port Ethernet

3-Port 10/100/1000BASE-T Ethernet RJ45, automatyczna negocjacja, auto MDI/MDI-X

3-Port Obsługa 10/100/1000BASE-T IEEE802.3af/at/bt

Kabel: Cat 5e lub wyższy;

Odległość: ≤100 metrów przy szybkości transmisji danych 1000 M,≤250 metrów przy szybkości transmisji danych 10M

Port SFP

1-port100/1000BASE-X SFP (Wstecznie kompatybilny z 100BASE-X i 1000BASE-X oraz transceiverami) (automatyczne wykrywanie)

Kabel:

Multi-Mode: kabel światłowodowy 50/125um lub 62,5/125um, odległość: 550m/2km;

Tryb pojedynczy: kabel światłowodowy 9/125um, odległość: 20/40/80/100/120/160/200km

PoE (zasilanie przez Ethernet)

Standard

IEEE 802.3af/at/bt PoE++ PSE (af: 15,4 W, przy: 30 W, bt typ 3: 60 W, bt typ 4: 95 W)

Moc wyjściowa PoE

90 waty maks.

Przypisanie pinów zasilania

Rozpiętość końcowa + rozpiętość środkowa: 1/2(+), 3/6(-);4/5(+),7/8(-)

Budżet PoE

Aż do90-Watt budżetu PoE (9-54VDC)

Typ zasilacza PoE

IEEE 802.3af/at/bt (Jeśli potrzebujesz pasywnego PoE, skontaktuj się z obsługą klienta)

Tryb PoE

Kompatybilny zTryb A i tryb B.

Wzmacniacz napięcia

Wejście prądu stałego 9–12 V

Wyjście PoE 48V,      maks. 60 W

Wejście prądu stałego 19–24 V

Wyjście PoE 48V,      maks. 120 W

Wejście prądu stałego 24–36 V

Wyjście PoE 48V,      maks. 120 W

Wejście prądu stałego 48–54 V

Wyjście PoE 48V,      maks. 240 W

Elektryczne i mechaniczne

Moc wejściowa

9 ~ 54 V prądu stałego, 4-pinowa listwa zaciskowa

Zużycie energii

Maks. 5 W. (Gdy nie jest używane PoE)

Wymiary (szer. x gł. x wys.)

98 x 67 x 46 mm

Waga

300g

Obudowa

Aluminiowa obudowa

Opcje montażu

Szyna DIN

Wskaźniki LED

SYS

Zielona dioda LED miga: działa normalnie

VLAN

Świeci się zielony:VLAN NA

Zielone ciało stałeWyłączony:VLAN Wyłączony

Połączyć

Zielona dioda LED świeci się stale: nawiązano połączenie z portem SFP

Zielona dioda LED Miga: Transmisja danych

Zielona dioda LED wyłączona: brak połączenia na porcie SFP

ALM

Czerwona dioda LED świeci się stale: Odebrana moc optyczna poniżej progu

Czerwona dioda LED wyłączona: Odbierana moc optyczna jest normalna

TP1-3 LA

Zielona dioda LED świeci światłem ciągłym: połączenie z portem Ethernet

Zielona dioda LED wolno miga: Szybkość połączenia portu Ethernet wynosi 10M/100M/1000M

Zielona dioda LED wyłączona: port Ethernet nie ma połączenia

TP1-3 PoE

Żółta dioda LED świeci się stale: podłączony PD

Żółta dioda LED wyłączona: Niepodłączony PD

Środowiskowy

Temperatura pracy

-40°C do 75°C (-40°F do 167°F)

Temperatura przechowywania

-40°C do 85°C (-40°F do 185°F)

Wilgotność względna

5% do 95% bez kondensacji

MTBF

> 200 000 godzin

Zatwierdzenia regulacyjne

ISO9001, CE, FCC część 15, klasa A, RoHS

EMI:

EN55022:2010+AC:2011, klasa A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3:2013

EN55024:2010

EMS:

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (przepięcie)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)

Parametry standardów PoE

Standardy PoE

Wejście (V)

Prąd (A)

Wyjście (V)

Moc (W)

Pin PoE

Tryb

IEEE802.3af/at/bt

af/at/bt

9-12

5

48 V

60

1/2(+),3/6(-); 4/5(+),7/8(-)

Tryb A i B

af/at/bt

19-24

5

48 V

120

1/2(+),3/6(-); 4/5(+),7/8(-)

Tryb A i B

af/at/bt

48-54

5

48 V

240

1/2(+),3/6(-); 4/5(+),7/8(-)

Tryb A i B

Starlink PoE

Gen2

48-56

2,67

56

150

1/2(+),3/6(-); 4/5(+),7/8(-)

Gen3

48-56

3,57

56

200

1/2(+),3/6(-); 4/5(+),7/8(-)
