Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001
Numer modelu: LNK-HD3GSDI
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: US$245-US$319
Szczegóły pakowania: Standardowe opakowanie kartonowe przedłużacza wideo SDI
Czas dostawy: 3-5 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 100 SZT./MIESIĄC
Impedancja wejścia/wyjścia wideo: |
75 Ω |
Szybkość transmisji wideo: |
Maks. 3,2 Gb/s |
Typ danych: |
RS485/RS422/RS232/Manchester |
Obsługa częstotliwości/szybkości: |
0 ~ 400 tys. b/s |
Zasilacz: |
AC 100-240 V do DC 5V 2A |
Mtbf: |
≥100000 godzin |
Impedancja wejścia/wyjścia wideo: |
75 Ω |
Szybkość transmisji wideo: |
Maks. 3,2 Gb/s |
Typ danych: |
RS485/RS422/RS232/Manchester |
Obsługa częstotliwości/szybkości: |
0 ~ 400 tys. b/s |
Zasilacz: |
AC 100-240 V do DC 5V 2A |
Mtbf: |
≥100000 godzin |

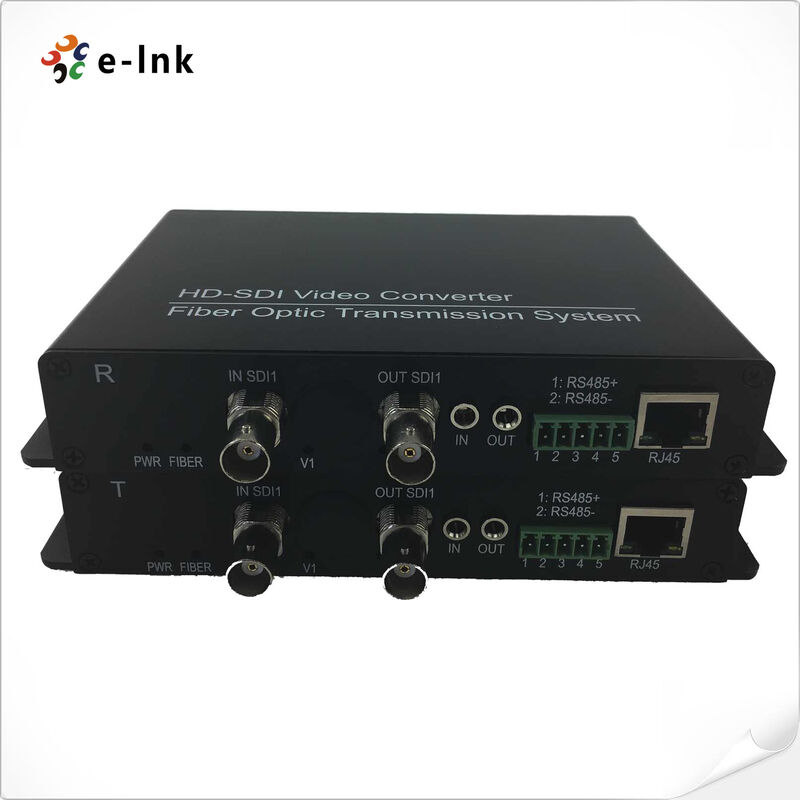

Konwerter światłowodowy SDI z RS485 RS422 RS232 Ethernet CWDM 3.2Gbps
Model: LNK-HD3GSDI
Opis produktu i przegląd
SD/HD/3G-SDI + RS485/RS422/RS232 Data + 10/100M Ethernet over Fiber Converter zapewnia
Kompleksowe rozwiązanie do transmisji wielu sygnałów dla wymagających środowisk zawodowych.
Zaawansowana technologia przesyłu światłowodowego w całości cyfrowej, urządzenie to zapewnia wysoką integralność transportu
sygnały wideo SDI, w tym wbudowane kody dźwiękowe i czasowe, wraz z kontrolą życiową i
Konwerter doskonale dostarcza zdalnie, bez zniekształceń
przesyłanie wideo przy zachowaniu jakości transmisji, czyli idealnej podstawy
dla złożonych, krytycznych dla misji sieci wideo i danych.
Konwerter zaprojektowany z myślą o przejrzystości działania i łatwości użytkowania posiada intuicyjną funkcję LED
Wskaźniki, które umożliwiają natychmiastowe monitorowanie wizualne mocy, integralności łącza światłowodowego i aktywności sygnału.
zwiększona elastyczność jest wspierana zintegrowanym wsparciem protokołów seryjnych danych RS485, RS422 i RS232,
umożliwiające dwukierunkowe przesyłanie poleceń sterowania, danych czujników i informacji o stanie przełącznika.
w połączeniu ze standardowym portem Ethernet 10/100M, umożliwia bezproblemową integrację sieci i zdalne
zarządzanie, umożliwiające użytkownikom dostosowanie systemu do różnorodnych i zmieniających się aplikacji
wymagania bez narażania na szwank wydajności.
Ten wszechstronny przetwornik jest przeznaczony do szerokiego zakresu zastosowań przemysłowych i handlowych.
Kluczowe zastosowania obejmują inteligentne systemy transportu do monitorowania ruchu drogowego, rozszerzone systemy bezpieczeństwa
i sieci nadzoru oraz solidne monitorowanie przemysłowe w takich sektorach, jak wytwarzanie energii,
Jest również doskonale dostosowany do zastosowań nadawczych.
jak transmisja programów telewizyjnych i produkcja wydarzeń na żywo na stadionach, a także dla obszaru wojskowego
Zjednoczeniem wideo, danych i sygnałów sterowania w jednym, niezawodnym systemie
łącze światłowodowe, ten konwerter upraszcza infrastrukturę, obniża koszty i zapewnia wymaganą wysoką niezawodność
dla 24/7 operacji w najbardziej wymagających warunkach.
Główne cechy
Wsparcie podwójnej długości fali i pełnego widma CWDM
Działa na 1310nm, 1550nm i 16 innych ITU-T G.694.2 zgodne z CWDM długości fal dla wszechstronnego wdrażania światła włókienniczego.
Zaawansowane zarządzanie integralnością sygnału
Automatyczne wyrównanie kabli dla wszystkich prędkości transmisji danych do 3,2 Gb/s, zapewniające optymalną wydajność na duże odległości.
Kompleksowe monitorowanie stanu
Wielofunkcyjne wskaźniki LED do monitorowania w czasie rzeczywistym mocy, połączenia światłowodowego i stanu aktywności danych.
Regeneracja sygnału i odzyskiwanie zegara
Wbudowana regeneracja sygnału wideo i SMPTE 292M (2,9 Gb / s) zgodne zegar odzyskiwania dla doskonałej jakości sygnału.
Elastyczność SFP podłączalnego na gorąco
Obsługuje transceiwery SFP podłączalne na gorąco dla łatwej konserwacji i elastycznych ulepszeń sieci.
Wysokiej prędkości transport wideo w wielu formatach
Funkcja "plug-and-play" do przesyłania formatu wideo SD-SDI, HD-SDI i 3G-SDI do 3,2 Gb/s przez jedno włókno.
Rozszerzona zgodność globalnego formatu wideo
Wspiera szeroki zakres standardów wideo, w tym 625/25 PAL, 525/29.97 NTSC, 720p50/59.94, oraz 1080p/i w różnych częstotliwościach klatki.
Specyfikacje techniczne i indeksy
|
Interfejs włókna |
prostokątnyLC |
|
Odległość transmisji |
550 metrów.120Km(zależne od nadajnika SFP) |
|
Długość fali |
1310 nm /1550 nm(zależy od nadajnika SFP) |
Wideo
|
Interfejs wideo |
BNC |
|
Wprowadzenie/wyjście wideoUt impedancja |
75Ω |
|
napięcie wejściowe/wyjściowe wideo |
Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
|
Prędkość bitowa wideo |
Maksymalnie 3,2 Gb/s |
|
Zysk różniczkowy (10%/90% APL) |
< 1% |
|
Standardy SDI wideo
|
270 Mbps (SD-SDI), 1.485 Gbps/M (HD-SDI) SMPTE425M3Gb/s Mapping ((3G-SDI) SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI |
Dane
|
Interfejs fizyczny |
Przemysłowy standardowy terminal śrubowy |
|
Rodzaj danych |
RS485/RS422/RS232/Manchester |
|
Wsparcie częstotliwości/stopień |
0~400K bps |
Ethernet
|
Port |
10/100 łącznik RJ-45 Base-T |
|
Tryb pracy |
Wyposażenie pełno-dupleksowe/półdupleksowe |
|
Wskaźnik danych |
10 Mbps i 100 Mbps Ethernet (automatycznie dostosowany) |
Zasilanie
|
Adapter zasilania |
100-240 V prądu przemiennego do 5 V prądu stałego 2A |
|
Zużycie energii |
<3W |
|
Dwywołanie Wielkość |
166*28*105MM |
|
Waga wysyłki |
1.1 kg/parę |
|
(zawierają zewnętrzne adaptery zasilania i pudełko opakowania) |
|
Środowiskowe
|
Praca Ttemperatury |
-40°C +80°C |
|
PrzechowywanieTemperatura |
-40°C +85°C |
|
Praca wilgotność |
0~95% |
|
MTBF |
≥100000 godzin |
Scenariusze zastosowania
Systemy nadzoru i sterowania wideo automatyki przemysłowej
Teledostarczalnia wielosygnałowa w studio nadawczym
Sieci zarządzania ruchem transportowym i monitorowania ruchu
Systemy bezpieczeństwa i monitorowania obiektów sektora energetycznego
Produkcja wydarzeń na żywo na zewnątrz i dystrybucja sygnałów
