Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001
Numer modelu: LNK-ISE200
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: US$105-US$219
Szczegóły pakowania: Przemysłowy konwerter światłowodowy Standardowe opakowanie kartonowe
Czas dostawy: 3-5 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union, , Paypal
Możliwość Supply: 100pcs/miesiąc
Wskaźnik: |
100M, tryb pełnego dupleksu lub półdupleksu |
Tabela adresu MAC: |
Możesz nauczyć się 4096 adresów MAC |
Interfejs fizyczny: |
FC/SC/ST/LC |
Charakterystyka interfejsu: |
EIA RS232 RS422 RS485 |
Opis funkcji produktu: |
2 * serwer szeregowy RS232/422/485 |
Wymiary (DxSxW): |
133 mm × 120 mm × 41 mm |
Wskaźnik: |
100M, tryb pełnego dupleksu lub półdupleksu |
Tabela adresu MAC: |
Możesz nauczyć się 4096 adresów MAC |
Interfejs fizyczny: |
FC/SC/ST/LC |
Charakterystyka interfejsu: |
EIA RS232 RS422 RS485 |
Opis funkcji produktu: |
2 * serwer szeregowy RS232/422/485 |
Wymiary (DxSxW): |
133 mm × 120 mm × 41 mm |

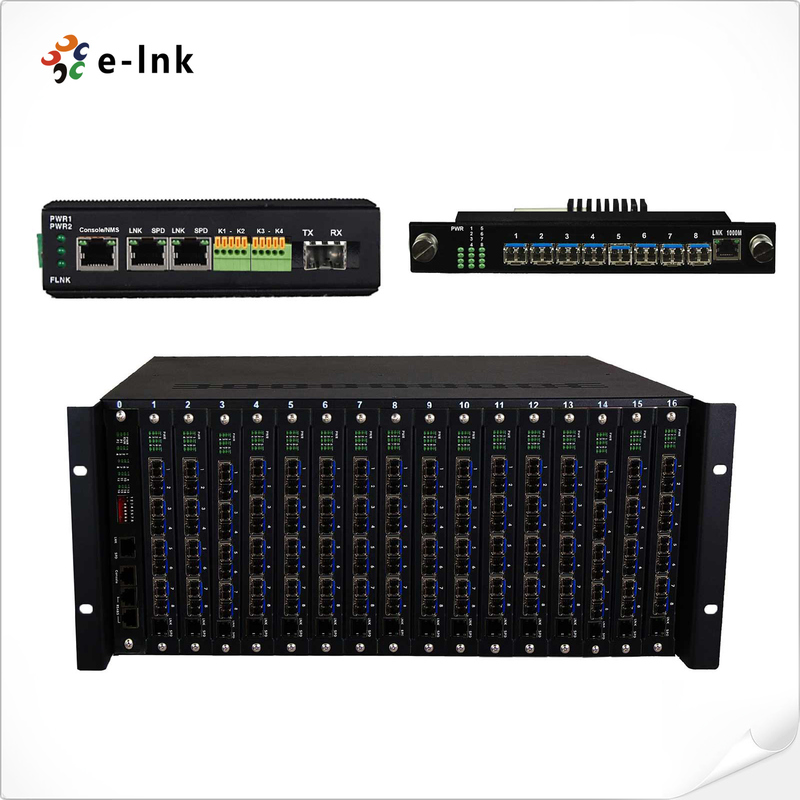

Industrial 2 Port RS232 RS485 RS422 do systemu serwera Ethernet SNMP
Model: LNK-ISE200
Opis produktu i przegląd
Industrial 2xRS232/422/485 to Ethernet Server System zapewnia kompleksowe rozwiązanie dla
System ten składa się z:
dwa główne elementy: urządzenie zdalnego sterowania wyposażone w przemysłową konstrukcję szyny DIN, która obejmuje
2 kanały seryjnych danych RS232/422/485 do pakietów IP, a centralny sprzęt biurowy zbudowany wokół
platformę podwozia 4U, która agregacji i zarządzania wielu zdalnych połączeń.
Efektywnie przekształca komunikację seryjną w dane sieciowe poprzez podwójny system elektryczny
W celu zapewnienia elastycznej łączności z różnymi systemami sieci Internet
środowiska przemysłowego.
W centrali system oparty na podwozie oferuje możliwości rozmieszczenia o wysokiej gęstości z
osiem portów optycznych Fast Ethernet i jeden port Gigabit Ethernet uplink, zapewniający skalowalną pojemność
System ten wykorzystuje wiele urządzeń seryjnych zdalnych w rozproszonych sieciach.
zaawansowaną technologię pakietowania w celu zapewnienia niezawodnej transmisji danych seryjnych przez sieci IP,
Utrzymanie integralności danych przy jednoczesnym umożliwieniu monitorowania i kontroli urządzeń zdalnych w czasie rzeczywistym.
Architektura ta skutecznie łączy tradycyjne systemy łączności seryjnej z nowoczesnymi systemami łączności.
Infrastruktura Ethernet, tworząca płynną platformę integracyjną dla aplikacji automatyki przemysłowej.
Zaprojektowany do wymagających zastosowań przemysłowych, ten system serwerów zapewnia solidną wydajność
W ramach programu "Wspólny system sieci sieciowej"
rozwiązanie jest szczególnie odpowiednie dla systemów SCADA, sieci automatyki przemysłowej i urządzeń
W przypadku aplikacji zarządzania, w których niezawodna konwersja seryjna na Ethernet jest kluczowa.
System ten oferuje wyjątkową elastyczność w zakresie rozszerzania
łączność urządzeń seryjnych przy jednoczesnym utrzymaniu scentralizowanego sterowania i monitorowania poprzez standardowe
Protokoły zarządzania siecią, co czyni go idealnym wyborem do modernizacji komunikacji przemysłowej
infrastruktury bez wymiany istniejącego sprzętu seryjnego.
Główne cechy
Przemysłowy urządzenie zdalnego sterowania DIN-Rail
Kompaktne urządzenia zdalne zamontowane na szynach z interfejsem zarządzania konsolą (RS232) w celu uproszczenia instalacji i konserwacji
Podwójna konwersja seryjna do IP
Wspiera 2 porty seryjne RS232/422/485 z pakietowaniem IP za pośrednictwem zaawansowanego chipu przełącznika Ethernet i architektury FPGA
Podwójny interfejs Ethernet
Zapewnia 2 porty elektryczne Fast Ethernet i 1 port optyczny Fast Ethernet z zdalnym zarządzaniem OAM
Centralizowane zarządzanie podwoziami
Podwozie karty 4U z 8 portami optycznymi Fast Ethernet i 1 Gigabit Ethernet uplink dla wdrożenia o wysokiej gęstości
Kompleksowe zarządzanie SNMP
Pełne wsparcie zarządzania siecią SNMP umożliwiające zdalną konfigurację i monitorowanie zarówno urządzeń lokalnych, jak i równych
Zarządzanie szerokością pasma
konfigurowalna alokacja przepustowości Ethernet między końcami lokalnymi i zdalnymi w celu optymalizacji wydajności sieci
Funkcjonalność zdalnego OAM
Zintegrowane opracowanie opracowania zdalnego zarządzania i utrzymania dla rozszerzonej diagnostyki sieci
Architektura skalowalnego systemu
Modułowa konstrukcja podwozia obsługująca wiele odległych jednostek z scentralizowanym zarządzaniem i monitorowaniem
Środowisko przemysłowe
Zwierzęta, które są w stanie utrzymać się w stanie stabilnym
Monitoring w czasie rzeczywistym
Ciągłe monitorowanie stanu i konfiguracja parametrów zarówno dla urządzeń lokalnych, jak i zdalnych
Specyfikacje techniczne i indeksy
|
Interfejs światłowodowy |
|
|
Długość fali roboczej |
1310nm, 1490nm, 1550nm |
|
Stawka |
100 M, w trybie pełnego lub półdupleksu |
|
Protokół |
Wspiera IEEE 802.3, IEEE 802.1Q (VLAN) |
|
Tabela adresów MAC |
Możesz nauczyć się 4096 adresów MAC |
|
Interfejs fizyczny |
FC / SC / ST / LC |
|
Odległość transmisji |
Odległość, przez którą przewożone jest światłowód, jest ograniczona przez utratę ścieżki optycznej i dodatkową utratę z powodu końcówek połączeń, złączy, płyt patch.Odległość transmisji może być również ograniczona przez szerokość pasma światłowodu. |
|
Interfejs Ethernet 10/100M |
|
|
Protokół |
Zgodne z normą IEEE 802.3, IEEE802.1Q (VLAN) |
|
Stawka |
10 / 100M adaptacyjny, pełny / pół dupleks pełnoadaptacyjny MAC |
|
Tabela adresów |
Możesz nauczyć się 8K adres MAC |
|
Interfejs fizyczny |
Port RJ45, obsługa Auto-MDIX (przystosowany do linii krzyżowej / prostej) |
|
Interfejs RS232/422/485 |
|
|
Stawka |
0-115200Kbps |
|
Charakterystyka interfejsu |
EIA RS232 RS422 RS485 |
|
Złącze |
Terminal Phoenix |
|
Środowisko pracy |
|
|
Temperatura pracy |
-40°C ~ 80°C |
|
Wilgotność robocza |
5% do 95% (bez kondensacji) |
|
Temperatura przechowywania |
-40°C ~ 85°C |
|
MTBF |
> 100 000 godzin |
|
Specyfikacja i mechanizm |
|
|
Model |
LNK-ISE200 |
|
Opis funkcji produktu |
2*RS232/422/485 Serwer seryjny |
|
|
2*Szybki interfejs Ethernet electrical2; |
|
1* Szybki interfejs optyczny Ethernet, |
|
|
2* RS232/422/485 Interfejs |
|
|
Zasilanie |
Dwa nadmierne wejścia zasilania DC9-48V/AC9-48V, |
|
zużycie energii < 10 W |
|
|
Ochrona przed przeciążeniem: wsparcie; ochrona przeciwpolarności: wsparcie; ochrona przed nadmiarem: wsparcie |
|
|
Terminal dostępu: 4-pinnowy przedział wtykowy terminalu o średnicy 5,08 mm |
|
|
Wymiary (LxWxH) |
133 mm × 120 mm × 41 mm |
|
Obudowa |
Ochrona IP30, obudowa metalowa |
|
Instalacja |
35 mm DIN-Rail, montaż ścienny |
|
Waga |
750 g |
Informacje dotyczące zamówień
|
Pozycja |
Opis |
|
Zdalny koniec |
|
|
LNK-ISE200 |
Przemysłowe2xRS232/422/485 do serwera Ethernet:2xRS232/422/485 port + 2x10/100M port Ethernet + 1x100M port SFP, z wyłączeniem modułu SFP, samodzielnego, Włącza się urządzenie do montażu DIN-Rail i instalację do montażu ściennego, wejście zasilania 12~36VDC,bez adaptera zasilania, Temperatura pracy -40°C ~ 80°C |
|
Lokalny koniec |
|
|
LNK-F8G1 |
Serwer seryjny typu karty 8*100Base-FX+1GE:2x100M port SFP + 1x10/100/1000M port Ethernet, Port optyczny SFP, z wyłączeniem modułu SFP, można go wstawić do podwozia LNK-C4U |
|
LNK-C4U |
Podwozie 4U dla serwera seryjnego typu karty 8*100Base-FX+1GE, wsparcieZarządzanie SNMP,Podwójne zasilanie,16 slotów, może wstawić 16 sztuk Karty typu 8*100Base-FX+1GE Serwer seryjny |
Scenariusze zastosowania
Systemy sieciowe urządzeń zdalnych automatyki przemysłowej
Sprzęt fabryczny sieci konwersji seryjnej na Ethernet
Sieci łączności zdalnych jednostek końcowych systemu SCADA
Systemy integracji sieci sterowników automatyki budynków
Sieci monitorowania i zarządzania urządzeniami dystrybucji energii
