Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ISO9001, CE, ROHS, FCC
Numer modelu: Seria LNK-PDH-E4G4-2SFP
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: $150-$200
Szczegóły pakowania: Akcesoria światłowodowe HDMI Standardowe opakowanie kartonowe
Czas dostawy: 1-3 dni robocze
Zasady płatności: T/T, Western Union, Moneygram, PayPal
Możliwość Supply: 1000/miesiąc
Typ włókna: |
50/125um, 62,5/125um |
czułość odbiornika: |
-28dBm (min.) |
Maksymalna odległość transmisji: |
40 km |
Moc nadawania: |
-9dBm (min.) ~-8dBm (maks.) |
Szybkość interfejsu: |
n*64Kbps±50ppm |
Zasilanie: |
AC180V ~ 260V ； DC –48V ； DC +24V |
Typ włókna: |
50/125um, 62,5/125um |
czułość odbiornika: |
-28dBm (min.) |
Maksymalna odległość transmisji: |
40 km |
Moc nadawania: |
-9dBm (min.) ~-8dBm (maks.) |
Szybkość interfejsu: |
n*64Kbps±50ppm |
Zasilanie: |
AC180V ~ 260V ； DC –48V ； DC +24V |

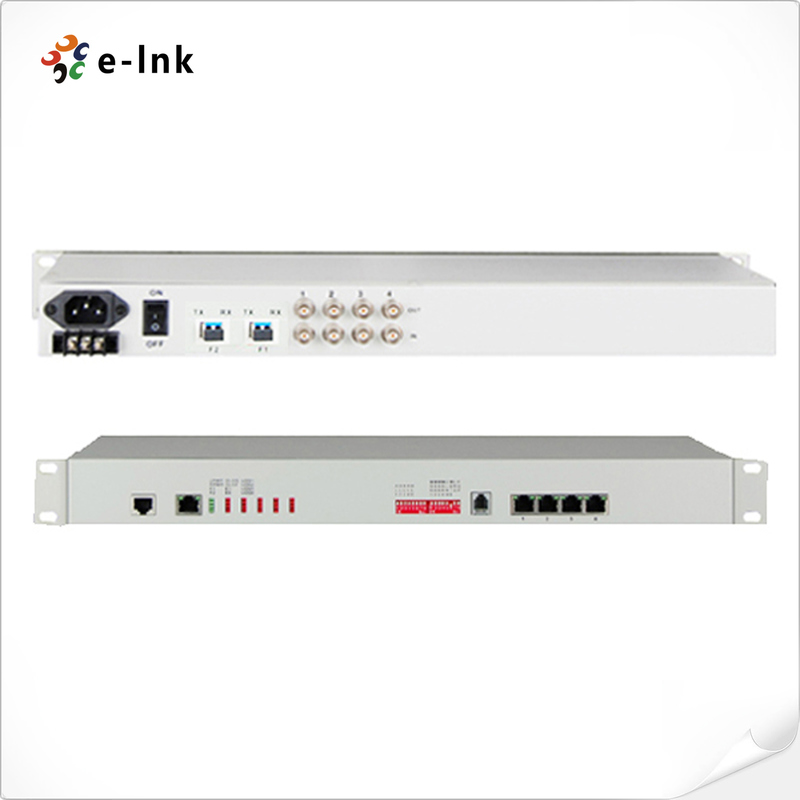

Model: Seria LNK-PDH-E4G4-2SFP
Opis produktu i przegląd
Z czterema w pełni przełączanymi interfejsami Gigabit Ethernet z kompleksową obsługą VLAN i ruchem
Wykorzystując możliwości zarządzania, ten solidny multiplexer umożliwia zaawansowaną segmentację sieci i szerokość pasma
Podwójne interfejsy rozszerzające zapewniają wyjątkową elastyczność dla asynchronicznych urządzeń RS232/RS485/RS422.
dane, kanały głosowe, sygnały dźwiękowe E&M, sterowanie przełącznikami i dodatkowe połączenie Ethernet z dedykowanym 2M
zaawansowane systemy monitorowania wydajności i wykrywania usterek zapewniają w czasie rzeczywistym
widoczność operacji sieci we wszystkich interfejsach usług.
Kompaktna konstrukcja obejmuje integrację o wysokiej gęstości i zaawansowaną technologię zarządzania energią, osiągając
Z pomocą modułów do wymiany na gorąco i rozszerzoną
W celu zapewnienia zgodności z wymogami ochrony środowiska, rozwiązanie to jest idealne dla sieci 5G, konwergencji sieci przedsiębiorstw i misji.
Zwiększone funkcje synchronizacji i kompleksowa gwarancja zgłaszania alarmu
niezawodna obsługa w najbardziej wymagających środowiskach sieciowych, ustanawiając ten multiplexer PDH jako wiodącą
wybór dla nowoczesnych aplikacji transportowych wielousługowych wymagających solidnej transmisji E1 i Gigabit Ethernet
chronionej infrastruktury światłowodowej.
Główne cechy
Proprietarna technologia podstawowa
Samodzielnie opracowany układ IC z modułowym szerokim dynamicznym wykrywaniem optycznym
Ochrona w klasie nośnika
1+1 redundancja podwójnej światłowodowej z automatycznym przełączeniem ochrony
Pojemność Gigabit Ethernet
4-port 10/100/1000M przełącznik z VLAN i izolacją logiczną
Standardowy interfejs E1
G.703 zgodność z technologią odzyskiwania zegara cyfrowego
Elastyczna ekspansja służby
Dwuwymiarowe gniazda rozszerzające dla sygnałów danych/głosu/przełącznika
Inteligentne zarządzanie siecią
Zdalne sterowanie pętlą i monitorowanie stanu w czasie rzeczywistym
Rozszerzona transmisja optyczna
zasięg 2 do 120 km z monitorowaniem mocy optycznej
Powszechne zasilanie
Wchodzenie wielo napięcia z ochroną wolną od biegunowości
Kompleksowy system alarmu
Wykrywanie przerwy włókna z wizualnym wskazaniem LED
Specyfikacje techniczne i indeksy
|
Parametry |
Specyfikacja |
|
Włókna |
|
|
Włókno wielofunkcyjne |
|
|
Rodzaj włókna |
50/125um, 62.5/125um |
|
Maksymalna odległość transmisji |
5 km @ 62,5 / 125um światłowodowe pojedynczego trybu, tłumienie (3dbm/km) Długość fali: 820nm |
|
Moc przesyłowa |
-12dBm (min) ~-9dBm (maksymalnie) |
|
Czułość odbiornika |
-28 dBm (min) |
|
Budżet połączeń |
16 dBm |
|
Włókna jednowarunkowe |
|
|
Rodzaj włókna |
8/125um, 9/125um |
|
Maksymalna odległość transmisji |
40 km. |
|
Odległość transmisji |
40 km @ 9 / 125um światłowód jednomodowy, tłumienie (0,35 dBm/km) |
|
Długość fali |
1310 nm |
|
Moc przesyłowa |
-9dBm (min) ~-8dBm (maksymalnie) |
|
Czułość odbiornika |
-27 dBm (min) |
|
Budżet połączeń |
18 dBm |
|
Interfejs E1 |
|
|
Standard interfejsu |
spełnić protokół G.703 |
|
Wskaźnik interfejsu |
n*64Kbps±50ppm |
|
Kod interfejsu |
HDB3 |
|
E1 Impedancja: |
75Ω (niezrównoważenie), 120Ω (równowaga) |
|
Tolerancja jitterów |
Zgodnie z protokołem G.742 i G.823 |
|
Dopuszczalne osłabiające działanie |
0~6dBm |
|
EthernetJa...interfejs (10/100M) |
|
|
Wskaźnik interfejsu |
10/100/1000Mbit/s, automatyczne negocjacje pół/pełne dupleks |
|
Standard interfejsu |
Kompatybilny z IEEE 802.3, IEEE 802.1Q (VLAN) |
|
Zdolność adresu MAC |
4096 |
|
Złącze |
RJ45, obsługa automatyczna MDIX |
|
Władza |
|
|
Zasilanie |
AC180V ~ 260V;D.C./48 V;Prąd stały +24V |
|
Zużycie energii |
≤10W |
|
Wymiar |
|
|
Wielkość produktu |
19 cali 1U 485X138X44mm ((WXDXH)) |
|
Proste opakowanie |
522X198X82mm ((WXDXH)) |
|
Waga części |
3 kg |
|
Środowisko pracy |
|
|
Temperatura pracy |
-10°C ~ 50°C |
|
Wilgotność robocza |
5% do 95% (bez kondensacji) |
|
Temperatura przechowywania |
-40°C ~ 80°C |
|
Wilgotność w magazynie |
5% do 95% (bez kondensacji) |
Scenariusze zastosowania
Wspieranie rozwiązań łączności sieci 5G
Umożliwienie konwergencji systemów sieci wielodostępnych w przedsiębiorstwach
Ułatwienie komunikacji systemów sterowania automatyki przemysłowej
Zapewnienie rozwiązań infrastruktury łączności inteligentnych sieci
Wspieranie sieci łączności awaryjnej o krytycznym znaczeniu dla misji
