Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: E-Link
Orzecznictwo: RoHS,CE
Numer modelu: Seria LNK-2000
Warunki płatności i wysyłki
Minimalne zamówienie: 1 komputery
Cena: $29.9-389
Szczegóły pakowania: Opakowanie kartonowe
Czas dostawy: 3-12 dni roboczych
Zasady płatności: T/T, Western Union, Moneygram, PayPal
Możliwość Supply: 1000 szt./Miesiąc
Kanał wejściowy: |
1-8 |
Utrata odbicia: |
> 15db |
równowaga: |
0-250m |
Złącze: |
75 Ω BNC |
kanały wyjściowe: |
1-8 |
Poziom sygnału: |
800 mV nominalny |
Kanał wejściowy: |
1-8 |
Utrata odbicia: |
> 15db |
równowaga: |
0-250m |
Złącze: |
75 Ω BNC |
kanały wyjściowe: |
1-8 |
Poziom sygnału: |
800 mV nominalny |

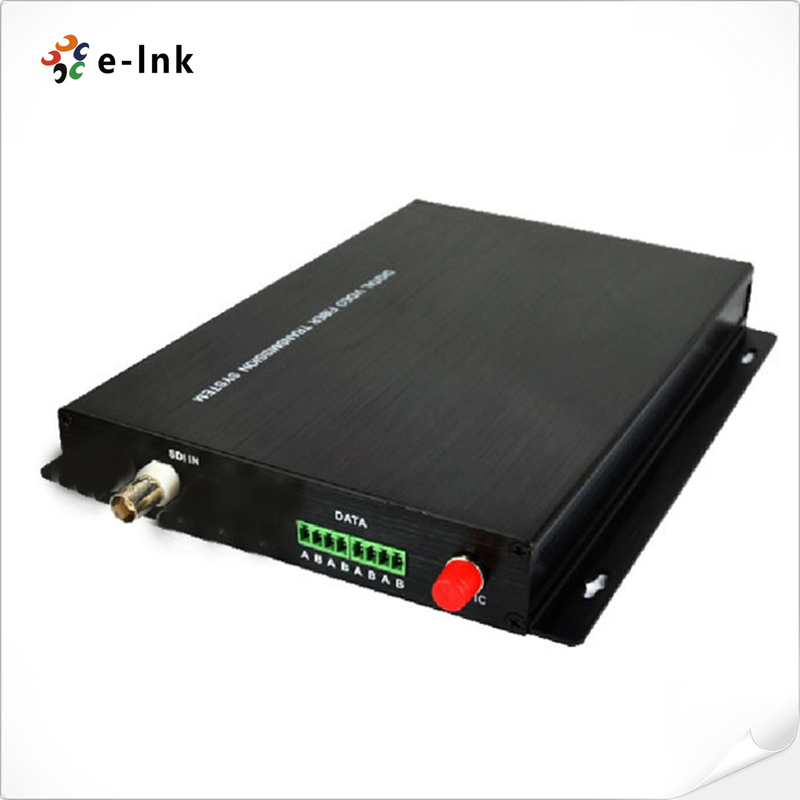

Produkt: SD-SDI/ASI Jednokierunkowy Nadajnik/Odbiornik Światłowodowy
Zalety
· 1-8 kanałów jednokierunkowych SD-SDI/ASI, strumień TS z wbudowanym dźwiękiem po jednym włóknie
· SMPTE 259, SMPTE 297, SMPTE310, SMPTE305
Standard DVB-ASI (270Mb/s)
· Długość fali wyjściowej 1310nm,1550nm i 16 typów CWDM (zgodne z ITU-T G.694.2)
· Automatyczna korekcja kabla 150m, dla wszystkich prędkości 1.485 Gb/s i niższych(Belden 1694A)
· Opcjonalny system zarządzania siecią
· Wskaźniki stanu LED monitorują krytyczne parametry
· Obsługa hot swap
· Obsługa trybu stand-alone, montażu w szafie 1U i montażu w szafie 4U
Przegląd
Urządzenie SD-SDI/ASI zapewnia klientom najbardziej opłacalne rozwiązanie do transmisji 1-8 kanałowego jednokierunkowego sygnału wideo SDI/ASI, z opcjonalną redundancją wejścia zdalnego 1+1 i redundancją wejścia lokalnego 1. Jest to łatwe w instalacji i bezobsługowe urządzenie, zapewniające wysoką jakość wideo w czasie rzeczywistym. Jest szeroko stosowane w dziedzinie CCTV, nadzoru wideo itp.
Indeksy Techniczne
|
Wejście BNC Serial TV |
|
|
Standard sygnału TV |
SMPTE 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI i inne prędkości Telecom/Datacom |
|
Kanał wejściowy |
1-8 |
|
Utrata odbicia |
>15DB |
|
Korekcja |
0-250m |
|
Złącze |
75Ω BNC |
|
Wyjście BNC Serial TV (EO/OE) |
|
|
Kanały wyjściowe |
1-8 |
|
Poziom sygnału |
800mV nominalnie |
|
Czas narastania/opadania |
200Ps nominalnie |
|
Przekroczenie |
<10% amplitudy |
|
Utrata odbicia |
> 15dB |
|
Jitter |
< 0.3UI |
|
Złącze |
75Ω BNC |
|
Wyjście Optyczne |
|
|
Kanał |
1 |
|
Typ |
Tryb jednomodowy/światłowód (opcjonalnie wielomodowy) |
|
Długość fali |
Długość fali CWDM |
|
Utrata odbicia |
> 15dB |
|
Jitter |
< 0.3UI |
|
Złącze |
FC/PC(Opcjonalnie ST/PC) |
|
Wskaźnik zasilania i środowiska |
|
|
Temperatura pracy |
-45℃～＋50℃ |
|
Ciśnienie |
1A@12VDC |
|
Zasilanie |
12W |
|
EMI/RFI |
FCC Part 15 Class A, standard EU EMC |
|
>100000 godzin |
|
|
Aprobaty Regulacyjne |
|
|
ISO9001 |
|
|
FCC part 15, Class A |
|
|
EN55022:2006+A1: 2007 Class A |
|
|
Ochrona przeciwprzepięciowa: |
|
Informacje dotyczące zamówień
|
Model |
Opis |
|
LNK-2010-T |
1-kanałowy SD-SDI/ASI z wbudowanym wejściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
|
LNK-2010-R |
1-kanałowy SD-SDI/ASI z wbudowanym wyjściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
|
LNK-2020-T |
2-kanałowy SD-SDI/ASI z wbudowanym wejściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
|
LNK-2020-R |
2-kanałowy SD-SDI/ASI z wbudowanym wyjściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
|
LNK-2040-T |
4-kanałowy SD-SDI/ASI z wbudowanym wejściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
|
LNK-2040-R |
4-kanałowy SD-SDI/ASI z wbudowanym wyjściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
|
LNK-2080-T |
8-kanałowy SD-SDI/ASI z wbudowanym wejściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
|
LNK-2080-R |
8-kanałowy SD-SDI/ASI z wbudowanym wyjściem audio, tryb jednomodowy(opcjonalnie wielomodowy), pojedyncze włókno, złącze światłowodowe FC/PC, interfejs wideo BNC, 0-120km, tryb stand-alone lub montaż w szafie 1U |
