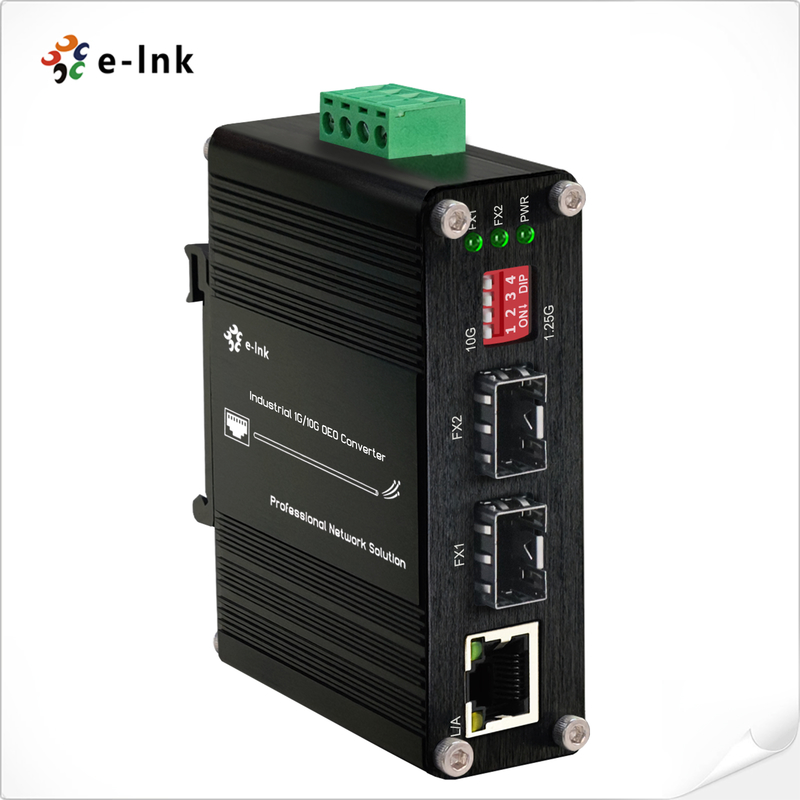

Przemysłowy konwerter OEO 10G SFP+ do SFP+ (wzmacniacz 3R) z nośnikiem Ethernet 1G

Przemysłowy konwerter 1G/10G SFP+ do SFP+ OEO (3R Repeater) z 1GFunkcja konwertera mediów Ethernet

Przegląd produktu:

The ETH-IMC2402-OEO Series is an industrial-grade 1G/10G SFP+ to SFP+ Optical-Electrical-Optical (OEO) Converter designed for high-speed network extension and media conversion in demanding environmentsTo wszechstronne urządzenie funkcjonuje zarówno jako 3R (Reamplify, Reshape, Retime) powtarzacz światłowodowy do transmisji na odległość 10 Gbps, jak i jako konwerter multimedialny 1G Ethernet.zapewnienie integralności sygnału w rozszerzonych segmentach sieci.

Wspierając wiele protokołów, w tym SDH/SONET STM-64/OC-192, 10G Fiber Channel i 10G Ethernet, ten konwerter jest idealny do zastosowań sieciowych w infrastrukturze SAN, LAN i MAN.Wykorzystuje elastyczną konwersję długości fali optycznej (1310nm/1550nm/CWDM/DWDM) oraz funkcję śluzowania, dzięki czemu nadaje się do pomieszczeń telekomunikacyjnych, centrów danych i laboratoriów badawczo-rozwojowych.

Z szerokim zakresem temperatury roboczej od -40°C do 80°C i solidną konstrukcją przemysłową,Ten przetwornik niezawodnie rozszerza połączenia światłowodowe do 120 km, zapewniając jednocześnie płynną konwersję między interfejsami światłowodowymi a miedzianymiJego zaawansowane możliwości regeneracji sygnału zapewniają optymalną wydajność w trudnych warunkach środowiskowych, co czyni go niezbędnym rozwiązaniem dla nowoczesnej infrastruktury sieci dużych prędkości.

Charakterystyka produktu:

✅Zaawansowana regeneracja sygnału 3RFunkcje: Technologia Reamplify, Reshape i Retiming (3R), zapewniająca integralność sygnału i minimalizująca utratę danych na dłuższych dystansach transmisji.

✅Przejrzysty transport o niskim opóźnieniu: zapewnia przejrzystą konwersję protokołu z bardzo niskim opóźnieniem, idealnie nadającą się do zastosowań w czasie rzeczywistym i szybkich sieci danych.

✅Projekt SFP+ podłączalny na gorąco: obsługuje moduły SFP+ do wymiany na gorąco z kompleksowymi wskaźnikami stanu LED dla łatwej instalacji i monitorowania w czasie rzeczywistym.

✅Elastyczne wsparcie długości fali: Kompatybilny z przewidzianymi przez ITU-T długościami fali DWDM/CWDM i posiada cyfrowe monitorowanie diagnostyczne (DDM) w celu precyzyjnego zarządzania światłem.

✅Zaawansowane testowanie sieci: obsługuje funkcję Loop-back i transmisję Jumbo Frame dla efektywnej diagnostyki sieci i zoptymalizowanej przepustowości danych.

✅Elastyczność włókien podwójnego stopnia: Przełącznik DIP umożliwia płynne przełączanie między prędkością transmisji danych 1,25G i 10G, zapewniając wszechstronne opcje wdrożenia.

✅Konwersja multimedialna: Działa zarówno jako 10G konwerter OEO, jak i 1G konwerter multimedialny Ethernet, obsługujący konwersję miedzi na włókno i włókna na włókno.

✅Niezawodny projekt przemysłowy: Obudowa z aluminium o klasyfikacji IP40 zapewnia niezawodną pracę w trudnych warunkach z lepszą ochroną EMI.

✅Elastyczne opcje instalacji: Wspiera instalację DIN-rail i instalację na ścianie w celu łatwego wdrożenia w szafkach przemysłowych i środowiskach o ograniczonej przestrzeni.

✅Działanie z rozszerzoną temperaturą: Utrzymuje stabilną wydajność w zakresie temperatur od -40°C do 80°C, nadaje się do zastosowań w ekstremalnych warunkach.

Scenariusze zastosowania

• Telekomunikacje Sieci rdzenia: Provides 10G signal regeneration and wavelength conversion for SDH/SONET STM-64/OC-192 networks in metropolitan area networks (MAN) and wide area networks (WAN) with 3R functionality ensuring signal integrity.

• Połączenia między centrami danych: umożliwia długodystansowe połączenia światłowodowe pomiędzy centrami danych przy użyciu długości fal DWDM/CWDM, obsługując ramki jumbo i transmisję o niskiej opóźnieniu dla sieci obszarów pamięci masowej (SAN) i farm serwerowych.

• Podstawy automatyki przemysłowej: Rozszerza sieci przemysłowe Ethernet 10G w zakładach produkcyjnych z ochroną IP40 i działaniem w dużych temperaturach (-40 °C do 80 °C) dla łączności w trudnych warunkach.

• Monitorowanie i testowanie sieci światłowodowych: Wykorzystuje funkcjonalność pętli zwrotnej i wsparcie DDM do diagnostyki sieci i monitorowania wydajności w pomieszczeniach telekomunikacyjnych i infrastrukturze operatora.

• Systemy przesyłowe na duże odległości: Ułatwia regenerację sygnału optycznego na odległości do 120 km w sieciach kampusowych, inteligentnych systemach transportu i komunikacji użyteczności publicznej z przejrzystą konwersją protokołu.

• Migracja sieci hybrydowej: Służy jako dwustronny konwerter mediów między sieciami miedzianą Ethernet 1G a sieciami światłowodowymi 10G, obsługując płynne ulepszenia sieci i heterogeniczną integrację sieci.

• Infrastruktura sieci komórkowej: obsługuje połączenia 5G front-haul i backhaul z elastycznością SFP+ i precyzyjną synchronizacją czasu wdrażania sieci komórkowej.

Wskaźniki techniczne

Dane dotyczące wydajności	Wskaźniki techniczne
Funkcja urządzenia	Powtórnik 3R
Prędkość transmisji	10G: 8,5Gb/s-11,7Gb/s
Protokoły	8.5G Fiber Channel SONET OC-192, SDH STM-64 (9,95 Gbps) 10G WAN (10Gbps) 10G LAN (10,31Gbps) OTN OTU-2 (G.709) (10,70 Gbps) 10G LAN z kodem 255/237 FEC (11,09Gbps) 10G kanał światłowodowy (11,32Gbps) 10G POS
Typ interfejsu	SFP+ do SFP+
Odległość transmisji	Moduł SFP+: do 80 km
Maksymalny pakiet Stawka przeniesienia	14,880,950/S
Temperatura pracy	-40°C do 80°C (-40°F do 176°F)
Temperatura przechowywania	-40°C do 85°C (-40°F do 185°F)
Względna wilgotność	5% do 95% nie kondensujące
MTBF	> 200 000 godzin
ESpecyfikacje konwertera mediów thernet
Standardy	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab 1000BASE-T IEEE 802.3z, 1000BASE-SX/LX IEEE 802.3x pełno-dupleksowa kontrola przepływu
Tryb pracy	10/100/1000BASE-T do 1000BASE-SX/LX
Rodzaj portu	SFP do RJ45
Kable sieciowe	Wyrównane pary 10BASE-T: UTP kategorii 3, 2 pary,4,5, do 100 m 100BASE-TX: 2 pary UTP Cat. 5, do 100m 1000BASE-T: 4-parze STP Cat 5 do 100 m Kable światłowodowe 1000BASE-SX: Kable światłowodowe wielomodowe o długości 50/125 μm lub 62,5/125 μm, do długości 220/550 m/2 km. 1000BASE-LX: 9/125μm kabel jednorzędowy, zapewniający długą odległość 10/20/40/80/120km (zróżnicowany w zależności od modułu SFP)
Elektryczne i mechaniczne
Moc wejściowa	12~48VDC, nadmierna moc (6-pin Terminal Block)
Zużycie energii	8W maksymalnie
Ochrona
Przesyłka mocy wejściowej	Automatyczne przywracanie
Odwrotna biegunowość	Obecne
DIP Przełącznik
Funkcja 4-cyfrowego przełącznika DIP	DIP	Funkcja	Ustawienia
	SW 1	1.25G/10G	ON - 1,25 ~ 8,5G	OFF - 10.3G lub 14.025G
	SW 2	Z zastrzeżeniem	ON - Zastrzeżone	OFF - zastrzeżone
	SW 3	Z zastrzeżeniem	ON - Zastrzeżone	OFF - zastrzeżone
	SW 4	Z zastrzeżeniem	ON - Zastrzeżone	OFF - zastrzeżone
Wskaźniki LED:
PWR	Status mocy
FX1	Port SFP-1
FX2	Port SFP-2
L.A.	TP LINK/ACT
Wymiary (WxDxH)	95 x 70 x 30 mm
Waga	0.25kg
Obudowa	Aluminiowa obudowa
Opcje montażu:	Wstawienie DIN-Rail
Zatwierdzenia regulacyjne
ISO9001, CE, RoHS, FCC
EN55022:2010+AC: 2011, klasa A
EN 61000-3-2: 2006+A1: 2009+A2: 2009
EN 61000-3-3: 2013
EN55024:2010
IEC 61000-4-2: 2008 (ESD)
IEC 61000-4-3: 2010 (RS)
IEC 61000-4-4: 2012 (EFT)
IEC 61000-4-5: 2014 (Wzrost)
IEC 61000-4-6: 2013 (CS)
IEC 61000-4-8: 2009 (PFMF)

Informacje dotyczące zamówienia

Wniosek I: Konwerter OEO 1G/10G (3R Repeater)

Zastosowanie II: urządzenia Ethernet z funkcją przekształcania światła włókna w miedź 1 Gbps jako przekształcacze mediów z włókna w miedź
