Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: CE, FCC, RoHS
Numer modelu: LNK-MHD-MM
Warunki płatności i wysyłki
Minimalne zamówienie: 1PCS
Cena: Negotiated
Szczegóły pakowania: Standardowy pakiet eksportu
Czas dostawy: 5-12 dni pracy
Zasady płatności: T/T, PayPal
Możliwość Supply: 1000pcs/usta
Temperatura robocza:: |
-20 ℃～+70 ℃ |
Temperatura przechowywania:: |
-40 ℃～+80 ℃ |
Wilgotność robocza: |
5% ~ 90% bez kondensacji |
Wymiary (wxdxh):: |
79 x 27 x 18 mm |
Waga:: |
0,5 kg/para |
Obudowa: |
Obudowa aluminiowa |
Temperatura robocza:: |
-20 ℃～+70 ℃ |
Temperatura przechowywania:: |
-40 ℃～+80 ℃ |
Wilgotność robocza: |
5% ~ 90% bez kondensacji |
Wymiary (wxdxh):: |
79 x 27 x 18 mm |
Waga:: |
0,5 kg/para |
Obudowa: |
Obudowa aluminiowa |
Zalety mini HD-SDI przez przedłużacz światłowodowy
► Każdykanał zawiera8-kanałowe osadzone audio
► Automatyczna korekcja kabla w celu zapewnienia integralności sygnału
► Automatyczne ponowne taktowanie 270Mbit/s - 1.48Gbit/s
► Bezpośrednio kompatybilny z systemami kamer HD-SDI
► Możliwość długiej transmisji do 80 km
► Wejście zasilania z listwy zaciskowej; Hot swap i hot plug;
► Pełna cyfrowa transmisja na poziomie nadawczym bez kompresji;
► Super optyczny zakres dynamiczny i bez regulacji;
► Technika światłowodowa WDM/CWDM/DWDM;
► przemysłowy zakres temperatur ( -20℃~+70℃), dostosowany do różnych środowisk;
Przegląd mini HD-SDI przez przedłużacz światłowodowy
Seria LNK-MHDMini HD-SDI światłowodowyPrzedłużaczobsługuje 1-kanałowyHD-SDIWideo (osadzone audio)
sygnał przesyłany przez światłowód. E-link HD-SDI Konwertery wideo przez światłowód zawierają jeden
nadajnik i jeden odbiornik dla HD-sygnał SDI. Dzięki kompaktowym rozmiarom można go łatwozintegrować w innych
urządzeniach. Jestszeroko stosowany w nadzorze i nadawaniu.
Mini HD-SDI przez przedłużacz światłowodowy Indeksy techniczne
|
Interfejs światłowodowy |
|
|
Interfejs światłowodowy |
Simplex LC |
|
Odległość transmisji |
550m-20Km |
|
Długość fali |
1310nm/1550nm |
|
Wideo |
|
|
Interfejs wideo |
BNC |
|
Wideo impedancja wejścia/wyjścia |
75Ω |
|
Napięcie wejścia/wyjścia wideo |
Typowe: 1Vpp, Min. 0,5Vpp, maks. 1,5Vpp |
|
Szybkość bitowa wideo |
Maks. 1,48 Gb/s |
|
Wzmocnienie różnicowe (10%～90% APL) |
<1% |
|
Obsługa formatu SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
Standard wideo SDI |
270 Mb/s (SD-SDI) |
|
1,485 Gb/s (HD-SDI) |
|
|
Elektryczny |
|
|
Zasilacz |
5V DC, Interfejs typu C |
|
Pobór mocy |
<3W |
|
Wskaźnik LED |
|
|
SDI |
Wideo SDI |
|
P/T |
Zasilanie |
|
Mechaniczny |
|
|
Wymiary (DxSxW) |
79 x27 x18 mm |
|
Waga |
0,5 kg/para |
|
Obudowa |
Aluminiowa obudowa |
|
Opcje montażu |
Pulpit |
|
Środowiskowy |
|
|
Temperatura pracy |
-20℃～+70℃ |
|
Temperatura przechowywania |
-40℃～+80℃ |
|
Wilgotność podczas pracy |
5%~90% bez kondensacji |
|
Przechowywanie wilgotność |
5% ~ 90% bez kondensacji |
|
MTBF |
≥100000 godzin |
Mini HD-SDI przez przedłużacz światłowodowy Informacje dotyczące zamawiania
|
Model |
Opis |
|
LNK-MHD-MM |
Mini HD-SDI do konwertera światłowodowego, MMF, złącze światłowodowe LC 500 metrów, w tym nadajnik i odbiornik, używane parami |
|
LNK-MHD-20 |
Mini HD-SDI do konwertera światłowodowego, SMF, złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |

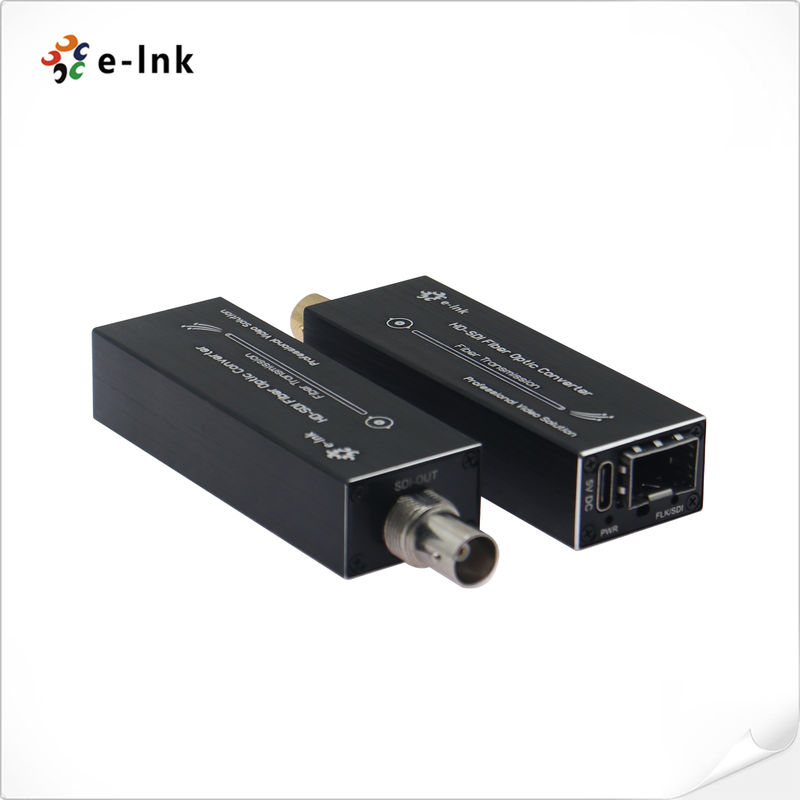

Mini HD-SDI przez przedłużacz światłowodowyObraz
