Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Numer modelu: LNK-CSFP-1GXX-120
Warunki płatności i wysyłki
Minimalne zamówienie: 1 komputery
Cena: Negocjowalne
Szczegóły pakowania: Opakowanie kartonowe
Czas dostawy: 3-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, Moneygram, PayPal
Możliwość Supply: 1000 szt./Miesiąc
Temperatura przechowywania Temperatura przechowywania: |
-40 ~ 85 ° C. |
Napięcie zasilania: |
-0,5 ~ 3,6 V. |
Wilgotność względna: |
0~90% |
Temperatura robocza obudowy: |
0~70°C |
Prąd zasilania: |
300MA |
Optyczna długość fali wejściowej: |
1260 ~ 1620 nm |
Temperatura przechowywania Temperatura przechowywania: |
-40 ~ 85 ° C. |
Napięcie zasilania: |
-0,5 ~ 3,6 V. |
Wilgotność względna: |
0~90% |
Temperatura robocza obudowy: |
0~70°C |
Prąd zasilania: |
300MA |
Optyczna długość fali wejściowej: |
1260 ~ 1620 nm |

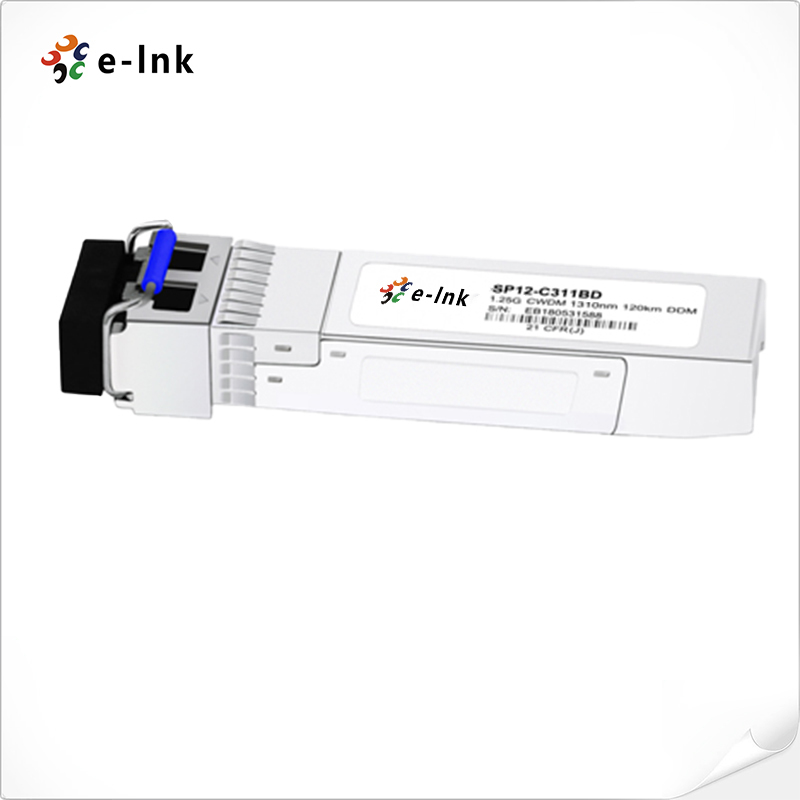

1.25Gb/s 120km CWDM SFP Transceiver
Zalety
Ø Szybkość transmisji 1,25 Gb/s operacja
Ø Nadajnik CWDM DFB LD o 18 długościach fal od
Ø 1270nm do 1610nm, z krokiem 20nm
Ø Zgodny z SFP MSA i SFF-8472
Ø Kompatybilny z SONET OC-24-LR-1
Ø Zgodny z RoHS
Ø +3,3V pojedyncze zasilanie
Ø Hot-Pluggable SFP Footprint Duplex LC
Ø Temperatura obudowy podczas pracy Standard: od 0°C do +70°C Rozszerzony: od -20°C do +85°C
Przemysłowy: od -40°C do +85°C
Przegląd
Seria transceiverów jednomodowych LNK-CSFP-1Gxx-120 to moduł w małym formacie do dupleksowej komunikacji danych optycznych, takich jak Gigabit Ethernet 1000BASE-ZX i Fiber Channel 1x SM-LC-L FC-PI. Posiada złącze SFP 20-pinowe, które umożliwia wymianę podczas pracy. Moduł ten jest przeznaczony do światłowodu jednomodowego i działa przy nominalnej długości fali CWDM. Dostępnych jest osiemnaście centralnych długości fal od 1270nm do 1610nm, z krokiem co 20nm.
Sekcja nadajnika wykorzystuje laser CWDM DFB z wieloma studniami kwantowymi i jest laserem klasy 1 zgodnym z Międzynarodową Normą Bezpieczeństwa IEC-60825. Sekcja odbiornika wykorzystuje zintegrowany detektor InGaAs z przedwzmacniaczem (IDP) zamontowany w nagłówku optycznym oraz ograniczający układ scalony wzmacniacza końcowego. LNK-CSFP-1Gxx-120 seria jest zaprojektowana tak, aby była zgodna z SFF-8472.
Indeksy techniczne
|
Parametr |
Symbol |
Min. |
Typowy |
Maks. |
Jednostka |
Uwaga |
|
Sekcja nadajnika: |
||||||
|
Centralna długość fali |
λc |
λ-6 |
λ |
λ+7.5 |
nm |
|
|
Szerokość spektralna (-20dB) |
△λ |
|
|
1 |
nm |
|
|
Współczynnik tłumienia modów bocznych |
SMSR |
30 |
|
|
dB |
|
|
Optyczna moc wyjściowa |
Pout |
0 |
|
+5 |
dBm |
1 |
|
Czas narastania/opadania optycznego |
tr / tf |
|
|
260 |
ps |
2 |
|
Współczynnik ekstynkcji |
ER |
8.2 |
|
|
dB |
|
|
Maska oka dla wyjścia optycznego |
Zgodny z IEEE802.3z (bezpieczeństwo lasera klasy 1) |
|
||||
|
Sekcja odbiornika: |
|
|||||
|
Optyczna długość fali wejściowej |
λc |
1260 |
|
1620 |
nm |
|
|
Przeciążenie odbiornika |
Pol |
-8 |
|
|
dBm |
3 |
|
Czułość RX |
Sen |
|
|
-32 |
dBm |
3 |
|
RX_LOS Aktywacja |
LOS A |
-40 |
|
|
dBm |
|
|
RX_LOS Dezaktywacja |
LOS D |
|
|
-32 |
dBm |
|
|
Histereza RX_LOS |
LOS H |
0.5 |
|
|
dB |
|
|
Specyfikacje ogólne: |
||||||
|
Szybkość transmisji danych |
BR |
|
1.063/1.25 |
|
Gb/s |
|
|
Stopa błędów bitowych |
BER |
|
|
10-12 |
|
|
|
Maks. obsługiwana długość łącza na 9/125μm SMF@1.25Gb/s |
LMAX |
|
120 |
|
km |
|
|
Całkowity budżet systemu |
LB |
24 |
|
|
dB |
|
Zastosowanie
Inne systemy transmisji optycznejGigabit Ethernet
Inne systemy transmisji optycznejPrzełącznik Fiber Channel Infrastruktura
Inne systemy transmisji optycznejInterfejs routera/serwera Ø
Inne systemy transmisji optycznej
