Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Model Number: LNK-M3G-BI20 Series
Warunki płatności i wysyłki
Minimum Order Quantity: 1 pcs
Cena: Negocjowalne
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
80 x 40 x 20 mm |
Weight: |
0.8KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
80 x 40 x 20 mm |
Weight: |
0.8KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Desktop |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature: |
-40℃～+80℃ |
Zalety
► Każdy kanał zawiera 4-kanałowe osadzone audio;
► Automatyczna korekcja kabla, używana dla wszystkich prędkości poniżej 3,2 Gb/s (Belden 1694A);
► Automatyczne ponowne taktowanie 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Bezpośrednio kompatybilny z systemami kamer HD-SDI
► Możliwość transmisji na odległość do 80 km
► Hot swap i hot plug;
► Obsługa wszystkich wzorców patologicznych, w pełni cyfrowa transmisja na poziomie nadawczym bez kompresji;
► Wskaźnik stanu LED do monitorowania warunków pracy;
► Super optyczny zakres dynamiczny i brak regulacji;
► Zakres temperatur przemysłowych (-20℃~+70℃), przystosowany do różnych środowisk;
Przegląd

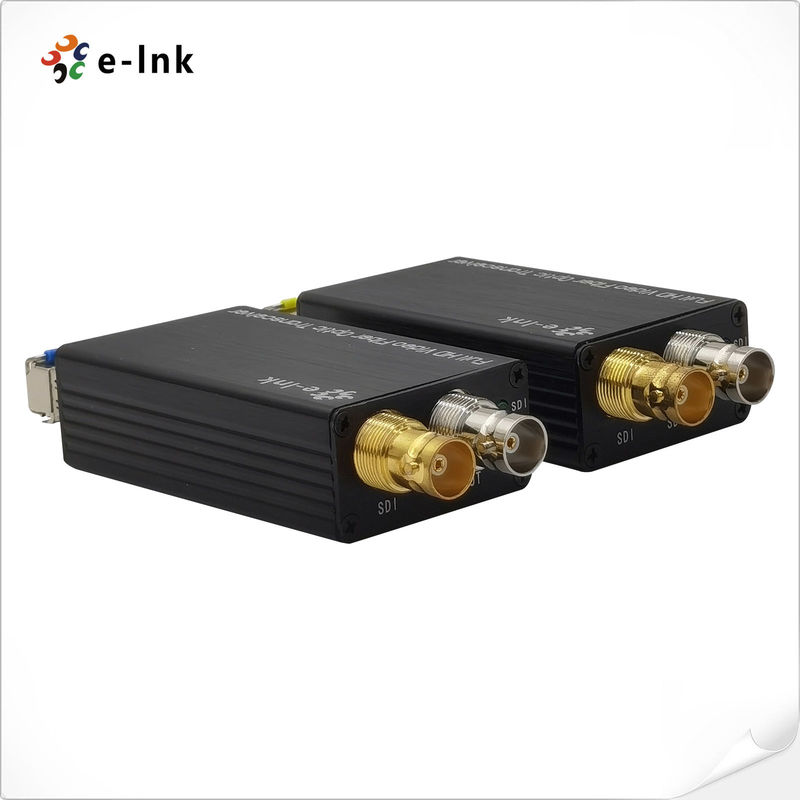

LNK-M3G-BI20 Seria Miniaturowy konwerter światłowodowy 3G/HD-SDIobsługuje 1-Kanał Dwukierunkowy 3G/HD-SDI Wideo (osadzone audio) przez światłowód. E-link 3G/HD-SDI Konwertery wideo przez światłowód zawierają jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G/HD-SDI. Obsługa wszystkich wzorców patologicznych, w pełni cyfrowa transmisja na poziomie nadawczym bez kompresji. Jest’szeroko stosowany w systemach bezpieczeństwa, wideokonferencjach, nadawaniu i na żywo wydarzeniach itp.
Indeksy techniczne
|
Interfejs światłowodowy |
|
|
Interfejs światłowodowy |
Simplex LC |
|
Odległość transmisji |
0-20 km (Dostępne inne odległości) |
|
Długość fali |
1310nm/1550nm |
|
Wideo |
|
|
Interfejs wideo |
BNC |
|
Wideo impedancja wejścia/wyjścia |
75Ω |
|
Napięcie wejścia/wyjścia wideo |
Typowe: 1Vpp, Min. 0,5Vpp, maks. 1,5Vpp |
|
Szybkość bitowa wideo |
Maks. 3,2 Gb/s |
|
Wzmocnienie różnicowe (10%～90% APL) |
<1% |
|
Obsługa formatu SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
Standard wideo SDI |
270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
|
SMPTE425M 3Gb/s Mapowanie (3G-SDI) |
|
|
Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) |
|
|
Elektryczne |
|
|
Zasilacz |
DC 5~12V |
|
Pobór mocy |
<5W |
|
Wskaźnik LED |
|
|
SDI |
Wideo SDI |
|
P/T |
Zasilanie |
|
Mechaniczne |
|
|
Wymiary (DxSxW) |
80 x 40 x 20 mm |
|
Waga |
0.8KG/para |
|
Obudowa |
Aluminiowa obudowa |
|
Opcje montażu |
Pulpit |
|
Środowiskowe |
|
|
Temperatura pracy |
-20℃～+70℃ |
|
Temperatura przechowywania |
-40℃～+80℃ |
|
Wilgotność robocza |
0~95% |
|
MTBF |
≥100000 godzin |
Informacje dotyczące zamawiania
|
Model |
Opis |
|
LN K-MHD-BIMM |
Miniaturowy dwukierunkowy HD-SDI do konwertera światłowodowego, MMF, Złącze światłowodowe LC 500 metrów, w tym nadajnik i odbiornik, używane parami |
|
LNK-MHD-BI20 |
Miniaturowy dwukierunkowy HD-SDI do konwertera światłowodowego, SMF, Złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |
|
LNK-MHD-BI40 |
Miniaturowy dwukierunkowy HD-SDI do konwertera światłowodowego, SMF, Złącze światłowodowe LC 40KM, w tym nadajnik i odbiornik, używane parami |
|
Model |
Opis |
|
LNK-M3G-BIMM |
Miniaturowy dwukierunkowy 3G-SDI do konwertera światłowodowego, MMF, Złącze światłowodowe LC 500 metrów, w tym nadajnik i odbiornik, używane parami |
|
LNK-M3G-BI20 |
Miniaturowy dwukierunkowy 3G-SDI do konwertera światłowodowego, SMF, Złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |
|
LNK-M3G-BI40 |
Miniaturowy dwukierunkowy 3G-SDI do konwertera światłowodowego, SMF, Złącze światłowodowe LC 40KM, w tym nadajnik i odbiornik, używane parami |
Aplikacja
Wideo
