Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX40
Warunki płatności i wysyłki
Minimum Order Quantity: 1 pcs
Cena: Negocjowalne
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Zalety
► Funkcje zgodne z SMPTE 297-2006
► Prędkość od 50 Mb/s do 1,485 Gb/s
► Odległość do 40 km dla HD-SDI
► Obsługa patologicznych wzorców wideo dla SD-SDI, HD-SDI
► Nadajnik CWDM DFB o 18 długościach fal
► Obudowa SFP z możliwością podłączenia na gorąco
► Zgodność z SFP MSA
► Funkcje diagnostyczne cyfrowe dostępne przez interfejs I2C
► Pojedyncze zasilanie +3,3V
► Niskie zużycie energii
► Temperatura obudowy podczas pracy: od 0 do +70°C
► Zgodność z RoHS i bez ołowiu
Przegląd

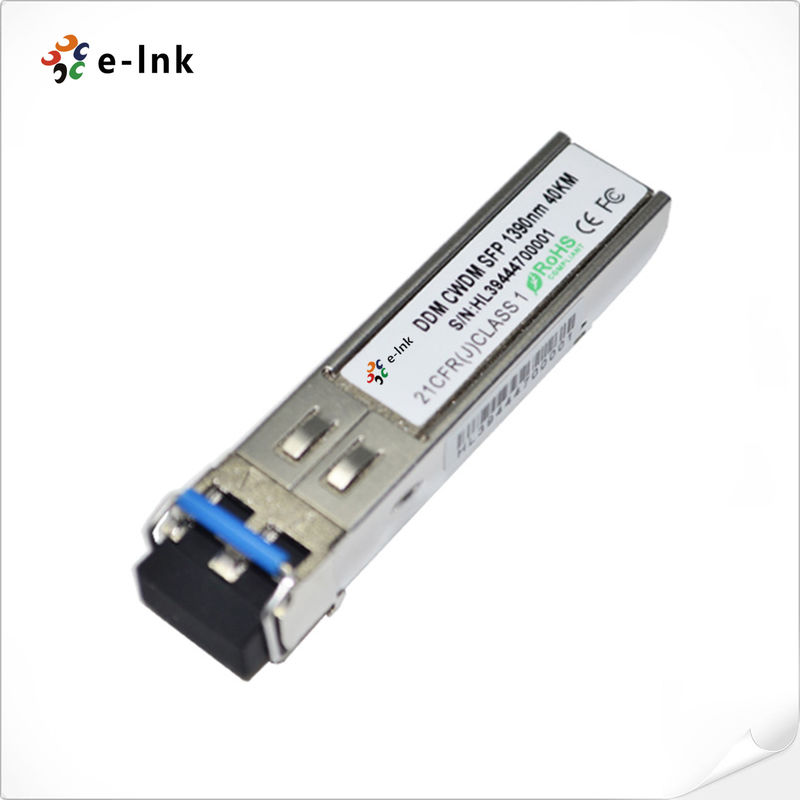

E-link LNK-CWDM-SFP1G-XX40 to wysokowydajne, ekonomiczne moduły nadajników-odbiorników optycznych HD-SDI CWDM do zastosowań w transmisji wideo na duże odległości po światłowodzie jednomodowym (SMF). Zapewnia prędkość transmisji danych od 50 Mb/s do 1,485 Gb/s i jest specjalnie zaprojektowany do niezawodnego działania w obecności patologicznych wzorców SDI dla szybkości szeregowych SMPTE 259M, SMPTE 344M i SMPTE 292M. Zapewnia maksymalną odległość transmisji 40 km po światłowodzie jednomodowym przy sygnałach patologicznych 1,5 Gb/s. Jest dostępny dla wszystkich 18 kanałów CWDM od 1270 nm do 1610 nm, co pomaga klientowi zwiększyć przepustowość istniejącej infrastruktury optycznej wideo bez dodawania nowych włókien. LNK-CWDM-SFP1G-XX40 jest zgodny z MSA.
Indeksy techniczne
|
Standardy: |
Nadajnik-odbiornik INF-8074i SFP (Small Form factor Plug gable) |
|
Interfejs monitorowania diagnostycznego SFF-8472 dla nadajnika-odbiornika |
|
|
SMPTE 259M-2008 Cyfrowy sygnał/dane SDTV Interfejs cyfrowy szeregowy (SD-SDI) |
|
|
SMPTE 292M-2008 1,5 Gb/s Sygnał/dane Interfejs szeregowy (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mb/s Szeregowy interfejs cyfrowy |
|
|
Numerczęści |
LNK-CWDM-SFP1G-XX40 |
|
Współczynnik kształtu |
Nadajnik-odbiornik wideo SFP |
|
Monitorowanie diagnostyczne cyfrowe (DDM)danych |
1,485 Gb/s |
|
Długośćfali |
1270~1610nm |
|
Typwłókna |
sparcie domyślneMF |
|
Maks. odległość |
40 km |
|
Komponentyoptyczne |
Monitorowanie diagnostyczne cyfrowe (DDM)FB/PIN |
|
Moc nadajnika |
-5~0 dBm |
|
Współczynnikekstynkcji |
>9dB |
|
Czułość odbiornika |
< -25 dBm |
|
Przeciążenieodbiornika |
>-3 dBm |
|
Złącze |
Duplex LC |
|
Monitorowanie diagnostyczne cyfrowe (DDM)W |
sparcie domyślneWaga |
|
0,025 kg |
Temperatura pracy |
|
0°C do 70°C (32°F do 158°F) |
Temperatura przechowywania |
|
-40°C do 85°C (-40°F do 185°F) |
Zastosowanie |
|
SMPTE 292M (1,485 Gb/s)SMPTE 259M (270/360 Mb/s) |
Konwerter światłowodowy HD-SDI/SD-SDI |
|
Routery i przełączniki wideo cyfrowego o dużej gęstości |
|
|
Kamery nadawcze, kamera HD lub system monitoringu |
|
|
MTBF |
|
|
> 200 000 godz. |
|
|
Informacje dotyczące zamawianiaModel |
Opis |
LNK-CWDM-SFP1G-2740
|
1,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 127 |
0nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2 |
9401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
0nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
31401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
33401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
35401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
37401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
39401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
41401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
43401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
45401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
47401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
49401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
51401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
53401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
55401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
57401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
59401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSALNK-CWDM-SFP1G- |
61401,5 Gb/s SDI CWDM SFP Video Optical Transceiver, 1 |
|
610nm, 40km, LC, DDMI, MSAZastosowanie |
|
