Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Model Number: E-link LNK-CWDM-SFP3G-XX60
Warunki płatności i wysyłki
Minimum Order Quantity: 1 pcs
Cena: Negocjowalne
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Zalety
► Funkcje zgodne z SMPTE 297-2006
► Prędkość od 50 Mb/s do 2,97 Gb/s
► Odległość do 60 km dla 3G-SDI
► Obsługa patologicznych wzorców wideo dla SD-SDI, HD-SDI i 3G-SDI
► Nadajnik CWDM DFB o 18 długościach fal
► Obudowa SFP z możliwością podłączenia na gorąco
► Zgodny z SFP MSA
► Funkcje diagnostyczne cyfrowe dostępne przez interfejs I2C
► Pojedyncze zasilanie +3,3 V
► Niskie zużycie energii
► Temperatura obudowy podczas pracy: od 0 do +70°C
► Zgodny z RoHS i bezołowiowy
Przegląd

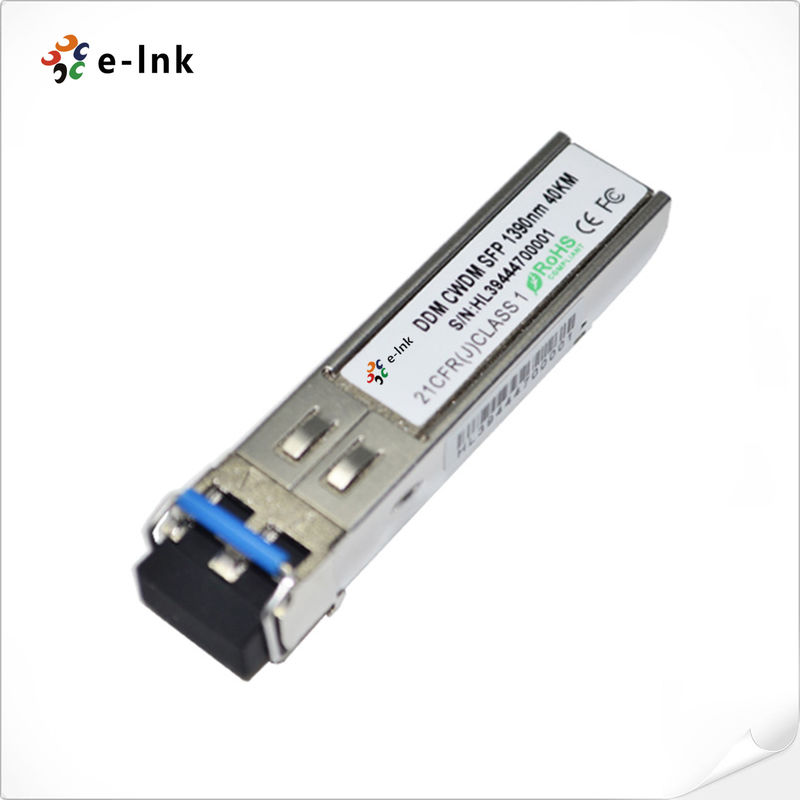

E-link LNK-CWDM-SFP3G-XX60 to wysokowydajne, ekonomiczne moduły transceiverów optycznych 3G-SDI CWDM do zastosowań w transmisji wideo na duże odległości po światłowodzie jednomodowym (SMF). Zapewnia prędkości transmisji danych od 50 Mb/s do 2,97 Gb/s i jest specjalnie zaprojektowany do niezawodnego działania w obecności patologicznych wzorców SDI dla szybkości szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M. Zapewnia maksymalną odległość transmisji 60 km po światłowodzie jednomodowym przy sygnałach patologicznych 3 Gb/s. Jest dostępny dla wszystkich 18 kanałów CWDM od 1270 nm do 1610 nm, co pomaga klientowi zwiększyć przepustowość istniejącej infrastruktury optycznej wideo bez dodawania nowych włókien. LNK-CWDM-SFP3G-XX60 jest zgodny z MSA.
Ten moduł wideo SFP 3G SDI CWDM jest produktem laserowym klasy I zgodnie z normami FDA/CDRH i IEC-60825.
Indeksy techniczne
|
Standardy: |
INF-8074i SFP (Small Form factor Plug gable) Transceiver |
|
Interfejs monitorowania diagnostycznego SFF-8472 dla transceivera |
|
|
SMPTE 259M-2008 Cyfrowy sygnał/dane SDTV Interfejs szeregowy cyfrowy (SD-SDI) |
|
|
SMPTE 292M-2008 1,5 Gb/s Sygnał/dane Interfejs szeregowy (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mb/s Szeregowy interfejs cyfrowy |
|
|
SMPTE 424M-2006 3Gb/s Sygnał/dane Interfejs szeregowy (3G-SDI) |
|
|
Nrczęści |
LNK-CWDM-SFP3G-XX60 |
|
Współczynnik kształtu |
Transceiver wideo SFP |
|
Mrędkość transmisji danych |
3 Gb/s |
|
Długość fali |
1270~1610nm |
|
Typ włókna |
OMF |
|
Maks. odległość |
60 km |
|
Komponenty optyczne |
MFB/APD |
|
Moc nadajnika |
-2 ~4 dBm |
|
Współczynnik ekstynkcji |
>5 dB |
|
Czułość odbiornika |
< -28 dBm |
|
Przeciążenie odbiornika |
>-10 dBm |
|
Złącze |
Duplex LC |
|
Monitorowanie diagnostyczne cyfrowe (DDM) |
Obsługa domyślna |
|
Waga |
0,025 kg |
|
Temperatura pracy |
0°C do 70°C (32°F do 158°F) |
|
Temperatura przechowywania |
-40°C do 85°C (-40°F do 185°F) |
|
Zastosowanie |
SMPTE 424M (2,97 Gb/s) |
|
SMPTE 292M (1,485 Gb/s) |
|
|
SMPTE 259M (270/360 Mb/s) |
|
|
Konwerter światłowodowy 3G-SDI/HD-SDI/SD-SDI |
|
|
Routery i przełączniki wideo cyfrowego o dużej gęstości |
|
|
Kamery nadawcze, kamery HD lub system monitorowania |
|
|
MTBF |
> 200 000 godz. |
Informacje dotyczące zamawiania
|
Model |
Opis |
|
LNK-CWDM-SFP3G-2760 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1270nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-2960 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1290nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3160 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1310nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3360 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1330nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3560 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1350nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3760 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1370nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3960 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1390nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4160 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1410nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4360 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1430nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4560 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1450nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4760 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1470nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4960 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1490nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5160 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1510nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5360 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1530nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5560 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1550nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5760 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1570nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5960 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1590nm, 60km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-6160 |
3Gb/s SDI CWDM SFP Wideo Optyczny Transceiver, 1610nm, 60km, LC, DDMI, MSA |
