Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Model Number: E-link LNK-CWDM-SFP3G-XX40
Warunki płatności i wysyłki
Minimum Order Quantity: 1 pcs
Cena: Negocjowalne
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Zalety
► Funkcje zgodne z SMPTE 297-2006
► Prędkość od 50 Mb/s do 2,97 Gb/s
► Odległość do 40 km dla 3G-SDI
► Obsługa wzorców patologicznych wideo dla SD-SDI, HD-SDI i 3G-SDI
► Nadajnik CWDM DFB o 18 długościach fal
► Obudowa SFP z możliwością podłączania na gorąco
► Zgodność z SFP MSA
► Funkcje diagnostyczne cyfrowe dostępne przez interfejs I2C
► Pojedyncze zasilanie +3,3 V
► Niskie zużycie energii
► Temperatura obudowy podczas pracy: od 0 do +70°C
► Zgodność z RoHS i bez ołowiu
Przegląd

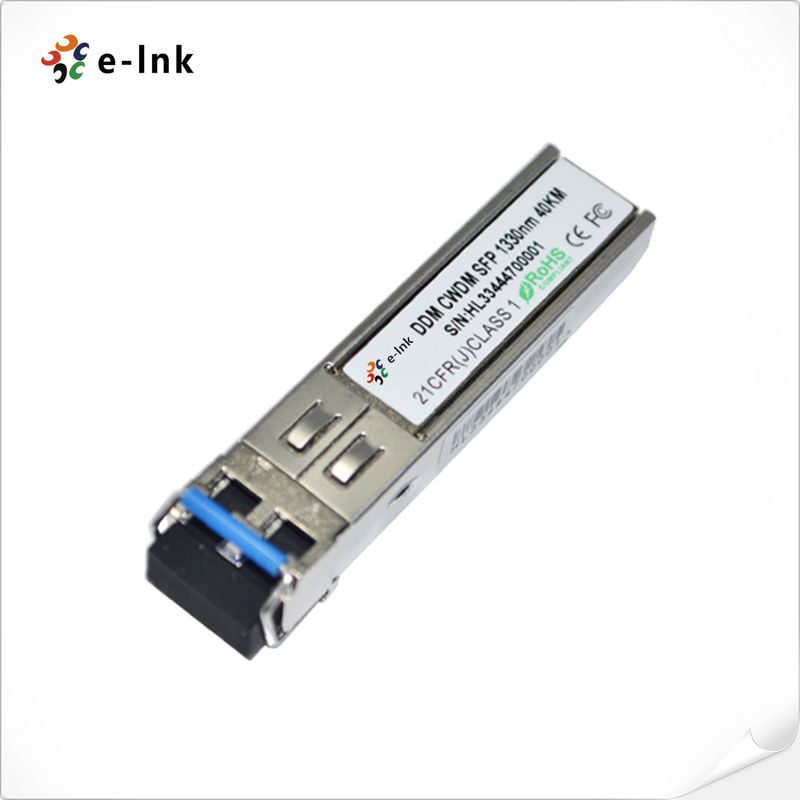

E-link LNK-CWDM-SFP3G-XX40 to wysokowydajne, ekonomiczne moduły optyczne 3G-SDI CWDM do zastosowań w transmisji wideo na duże odległości po światłowodzie jednomodowym (SMF). Zapewnia prędkości transmisji danych od 50 Mb/s do 2,97 Gb/s i jest specjalnie zaprojektowany do niezawodnego działania w obecności wzorców patologicznych SDI dla szybkości szeregowych SMPTE 259M, SMPTE 344M, SMPTE 292M i SMPTE 424M. Zapewnia maksymalną odległość transmisji 40 km po światłowodzie jednomodowym przy sygnałach patologicznych 3 Gb/s. Jest dostępny dla wszystkich 18 kanałów CWDM od 1270 nm do 1610 nm, co pomaga klientowi zwiększyć przepustowość istniejącej infrastruktury optycznej wideo bez dodawania nowych włókien. LNK-CWDM-SFP3G-XX40 jest zgodny z MSA.
Ten moduł wideo SFP 3G SDI CWDM jest produktem laserowym klasy I zgodnie ze standardami FDA/CDRH i IEC-60825.
Indeksy techniczne
|
Standardy: |
INF-8074i SFP (Small Form factor Plug gable) Transceiver |
|
Interfejs monitorowania diagnostycznego SFF-8472 dla transceivera |
|
|
SMPTE 259M-2008 Cyfrowy sygnał/dane SDTV Interfejs szeregowy cyfrowy (SD-SDI) |
|
|
SMPTE 292M-2008 1,5 Gb/s Sygnał/dane Interfejs szeregowy (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mb/s Szeregowy interfejs cyfrowy |
|
|
SMPTE 424M-2006 3Gbps Sygnał/dane Interfejs szeregowy (3G-SDI) |
|
|
Part Number |
LNK-CWDM-SFP3G-XX40 |
|
Form Factor |
Wideo SFP Transceiver |
|
Data Rate |
3 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber Type |
SMF |
|
Max. Distance |
40 km |
|
Optical Components |
DFB/PIN |
|
Transmitter Power |
-2 ~3 dBm |
|
Extinction Ratio |
>6 dB |
|
Receiver Sensitivity |
< -20 dBm |
|
Receiver Overload |
>-3 dBm |
|
Connector |
Duplex LC |
|
Digital Diagnostic Monitoring (DDM) |
Support as default |
|
Weight |
0.025Kg |
|
Operating Temperature |
0°C do 70°C (32°F do 158°F) |
|
Storage Temperature |
-40°C do 85°C (-40°F do 185°F) |
|
Application |
SMPTE 424M (2.97Gb/s) |
|
SMPTE 292M (1.485Gb/s) |
|
|
SMPTE 259M (270/360Mb/s) |
|
|
Konwerter światłowodowy 3G-SDI/HD-SDI/SD-SDI |
|
|
Cyfrowe routery i przełączniki wideo o dużej gęstości |
|
|
Kamery nadawcze, kamery HD lub system monitorowania |
|
|
MTBF |
> 200 000 godz. |
Informacje dotyczące zamawiania
|
Model |
Opis |
|
LNK-CWDM-SFP3G-2740 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-2940 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3140 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3340 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3540 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3740 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3940 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4140 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4340 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4540 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4740 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4940 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5140 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5340 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5540 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5740 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5940 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-6140 |
3Gb/s SDI CWDM SFP Wideo Optyczny Nadajnik-Odbiornik, 1610nm, 40km, LC, DDMI, MSA |
