Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Numer modelu: LNK-M12G-1V1T1D-20
Dokument: E-link LNK-M12G-1V Mini 12G....0.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 1 komputery
Cena: Negocjowalne
Szczegóły pakowania: Opakowanie kartonowe
Czas dostawy: 3-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, Moneygram, PayPal
Możliwość Supply: 1000 szt./Miesiąc
Wymiary (LXWXH): |
80x40x20 (mm) |
wejście: |
1 x 12G-SDI na BNC |
Moc: |
5–15 V prądu stałego |
Zużycie energii: |
2 W (maks.) |
Temperatura robocza (℃): |
-40°C−80°C |
Temperatura przechowywania: |
-40°C/85°C |
Wymiary (LXWXH): |
80x40x20 (mm) |
wejście: |
1 x 12G-SDI na BNC |
Moc: |
5–15 V prądu stałego |
Zużycie energii: |
2 W (maks.) |
Temperatura robocza (℃): |
-40°C−80°C |
Temperatura przechowywania: |
-40°C/85°C |
Zalety
► Każdy kanał SDI zawiera 8-kanałowy dźwięk wbudowany
► Automatyczna korekcja kabla w celu zapewnienia integralności sygnału
► Obsługuje ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) i ST-259(SD)
► Zintegrowany Reclocker Blokuje do SMPTE Prędkości 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps lub Podprędkości Podzielone przez 1.001 i 270 Mbps
► Bezpośrednio kompatybilny z systemami kamer 12G/6G/3G-SDI
► Długa zdolność transmisji co najmniej 10 km (6,2 mil), do 80 km
► Obsługuje Tally i wsteczne RS485
► Obsługuje wymianę podczas pracy i podłączanie podczas pracy
► Pełna cyfrowa transmisja na poziomie nadawczym bez kompresji;
► super optyczny zakres dynamiczny i brak regulacji;
► technika światłowodowa WDM/CWDM/DWDM;
► Obsługuje 4K*2K(3840*2160@60Hz),1080P,1080I,720P.
Przegląd

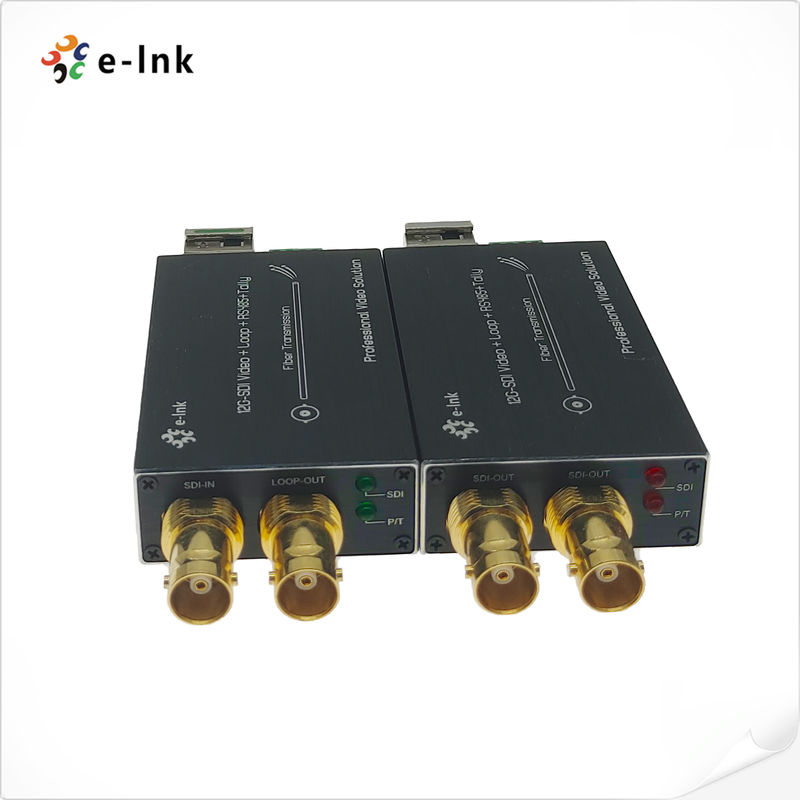

Seria LNK-M12G-1V1T1D Mini konwerter światłowodowy 12G-SDI obsługuje 1 kanał wideo 12G (wbudowany dźwięk), 1 kanał sygnału Tally i 1 kanał wsteczny RS485 przesyłany za pomocą kabla światłowodowego i monitoruje sygnał lokalnie za pomocą wyjścia pętli 12G. Konwertery wideo E-link 12G przez światłowód obejmują jeden nadajnik i jeden odbiornik dla HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
Indeksy techniczne
|
Formaty |
Obsługuje ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) i ST-259(SD) |
|
Kompatybilny |
Kompatybilny z DVB-ASI i AES10 (MADI) |
|
Wejście |
1 x 12G-SDI na BNC |
|
Wyjście |
1 x światłowód LC |
|
1 x 12G-SDI wyjście pętli na BNC |
|
|
Obsługiwana rozdzielczość |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
Zakres rozdzielczości |
3840*2160@60Hz |
|
Wejście specyfikacja kabla |
≤70m@12G SDI Belden 1694A |
|
Specyfikacja kabla wyjściowego |
≤70m@12G SDI Belden 1694A |
|
Typ danych |
Wsteczny Tally |
|
Typ danych |
Wsteczne RS485 |
|
Szerokość pasma transmisji optycznej |
270MHz～12GHz |
|
Zasilanie |
5-15 VDC |
|
Pobór mocy |
2 W (Maks.) |
|
Wymiary (DxSxW) |
80 x 40 x 20 (mm) |
|
Przechowywanie Temperatura |
-40℃～80℃ |
|
Temperatura pracy |
-40℃～85℃ |
Informacje dotyczące zamawiania
|
Model |
Opis |
|
LNK-M12G-1V1T1D-20 |
Mini-type 12G-SDI do konwertera światłowodowego z Tally, Odwrotne RS485 i wyjściem pętli, SMF, Złącze światłowodowe LC 20KM, w tym nadajnik i odbiornik, używane parami |
Zastosowanie
Wideo
