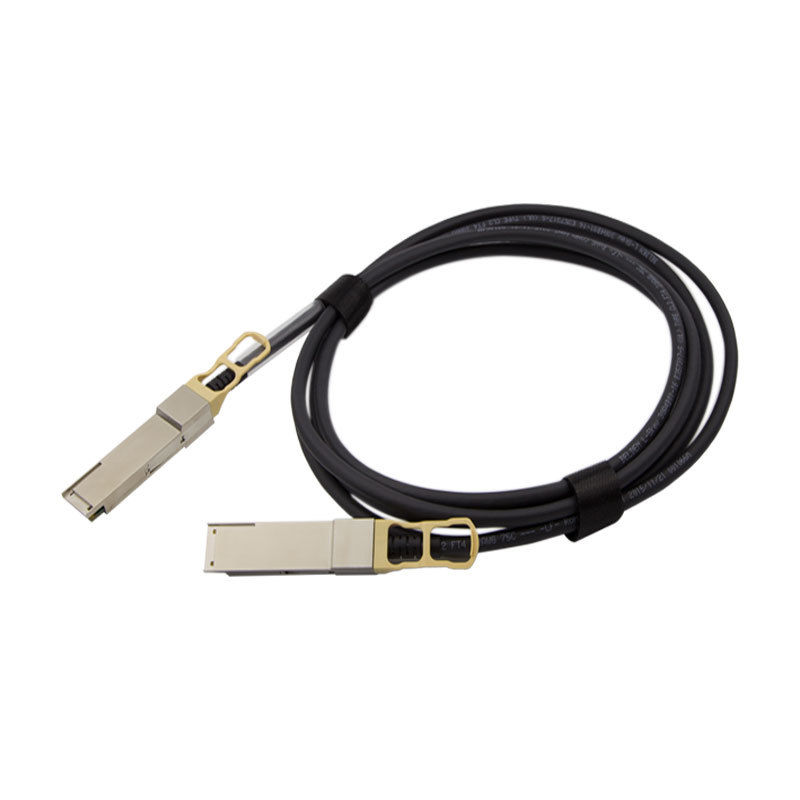

Rodzaj badania

Element testowy

Cel

Odnośnik

Impedancja różnic

100+/-10 ohm (czas wzrostu 50 ps (20% - 80%)

IEEE Std.802.3ba

Charakterystyka elektryczna

Tryb różnicowy RL

Częstotliwość ((GHz)

0.1-1.0

1.0-4.1

SDD11 i SDD22 (maksymalnie)

-10

-12-2*sqrt ((f))

Według tabeli 10 z 1B

Kabel MOL.v 0.68

Różnica IL

Częstotliwość

100 MHz

200 MHz

625 MHz

1250 MHz

1875MHz

2500 MHz

SDD21 ((min)

-8

-8

- Osiem.5

- Dwanaście.1

- Czternaście.7

-17

Tabela 43 specyfikacji architektury Infiniband, V2

Następne

≥26dB @ 10MHz do 5,0GHz

/

Wzajemna zwrotność

≤ 100 ps ((Metoda TDT) Czas podnoszenia 35 ps

(20% - 80%)

Wzajemna zwrotność

≤ 400 ps ((Metoda TDT) Czas podnoszenia 35 ps

(20% ~ 80%)

Charakterystyka środowiska

Temperatura pracy

-40~85°C

Zakres temperatury pracy kabla

Wstrząs cieplny

Brak śladów uszkodzenia fizycznego

Badanie EIA-364-32

Temperatura cykliczna i wilgotność

Brak śladów uszkodzenia fizycznego

EIA-364-31 Metoda III,warunek badania A

Spray solny

48 godzin rozpylanie solą po skorupie powierzchnia żrąca mniejsza niż 5%

EIA-364-26

Żywotność w temperaturze

Wydajność spełnia wymagania specyfikacji

EIA-364-17, metoda A, warunek badania 3 w temperaturze 105°±2°C

Charakterystyka mechaniczna

Wibracje mechaniczne

Wydajność spełnia wymagania specyfikacji

EIA-364-28E.11 TC-VII, warunki badania D 15 minut w osi X, Y, Z.

Kabel Flex

Wydajność spełnia wymagania specyfikacji

EIA-444-1B

Wstrząs mechaniczny

Wydajność spełnia wymagania specyfikacji

EIA-364-27B, TG-G. 3 razy w 6 kierunkach, 100 g, 6 ms

Włączenie wtyczki kabla

40N Max.

Zgodnie z QSFP MSA Rev 1.0

Wyciąganie wtyczki kabla

30N Max.

Zgodnie z QSFP MSA Rev 1.0.

Siła przytrzymująca zamek

50N Min. Brak śladów uszkodzenia fizycznego

EIA-364-13

Trwałość

Żadnych śladów uszkodzeń fizycznych.

EIA-364-09; wykonywanie cykli podłączenia i odłączenia
