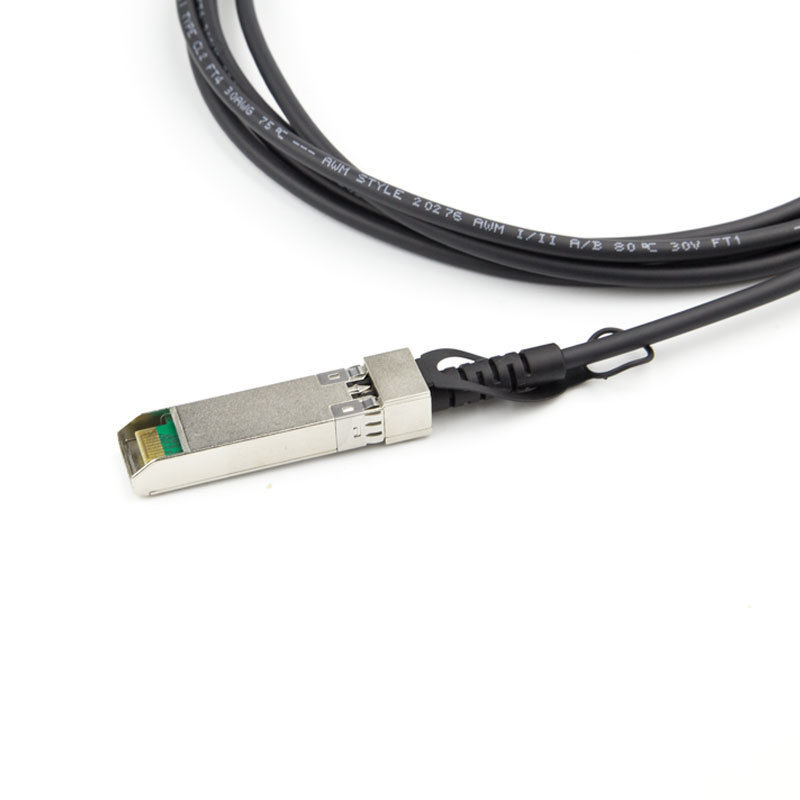

Rodzaj badania

Element testowy

Cel

Odnośnik

Charakterystyka elektryczna

Moduł różnicowy RL(SDDII)

0.01

4. 1

gdzie f jest wyrażone w GHz

Jednostki pomiarowe: dB

SFF 8431

Strata zwrotu w trybie wspólnym (SCCII)

0.01

2.5

gdzie f jest wyrażone w GHz

Jednostki pomiarowe: dB

SFF 8431

Następne

< 26 dB od 1 MHz do 11 GHz

/

Impedencja układu kablowego

100+/ -100hm

Czas wzrostu 30 ps (20% - 80%)

(20% ~ 80%)

Odchylenie straty wstawienia

-1dB≤ILD≤1dB

300KHz≤f≤6GHz

/

Charakterystyka środowiska

Temperatura pracy

-40~85°C

Zakres temperatury pracy kabla

Wstrząs cieplny

Wydajność elektryczna spełnia wymagania specyfikacji

EIA-364-32D. Metoda A. TC-1. -55 10 85C,100 cykli, 15 min, trwa

Temperatura cykliczna i wilgotność

Wydajność elektryczna spełnia wymagania specyfikacji

EIA-364-31 Metoda III,warunek badania A

Spray solny

48 godzin rozpylanie solą po skorupie powierzchnia żrąca mniejsza niż 5%

EIA-364-26

Żywotność w temperaturze

Wydajność spełnia wymagania specyfikacji

EIA-364-17B w/ RH, wilgotność 85C przy 85% RH przez 500 godzin

Charakterystyka mechaniczna

Wibracje mechaniczne

Wydajność spełnia wymagania specyfikacji

EIA-364-28E.11 TC-VII, warunki badania D 15 minut w osi X, Y, Z.

Utrzymanie wtyczki w klatce

90N Min.

Brak uszkodzeń funkcjonalnych wtyczki kabla poniżej 90N. Zgodnie z SFF-8432 Rev 5.0

Utrzymanie kabla w wtyczce

90N Min.

EIA-455-6B

Wstrząs mechaniczny

Wydajność spełnia wymagania specyfikacji

Ściskacz i wstrząs według EIA-364-27B, TC-G, 3 razy w 6 kierunkach, 100 g, 6 ms

Włączenie wtyczki kabla

18N (maks.)

SFF-8432 Rev 5.0

Wyciąganie wtyczki kabla

12.5N (maks.)

SFF-8432 Rev 5.0

Trwałość

Żadnych śladów uszkodzeń fizycznych.

EIA-364-09; wykonywanie cykli włączenia i wyłączenia wtyczki i zbiornika Prędkość łączenia: 250 razy na godzinę
