4-kanałowy konwerter SDI
, Konwerter 3G-SDI z Ethernetem
, Konwerter światłowodowy SDI z Ethernetem

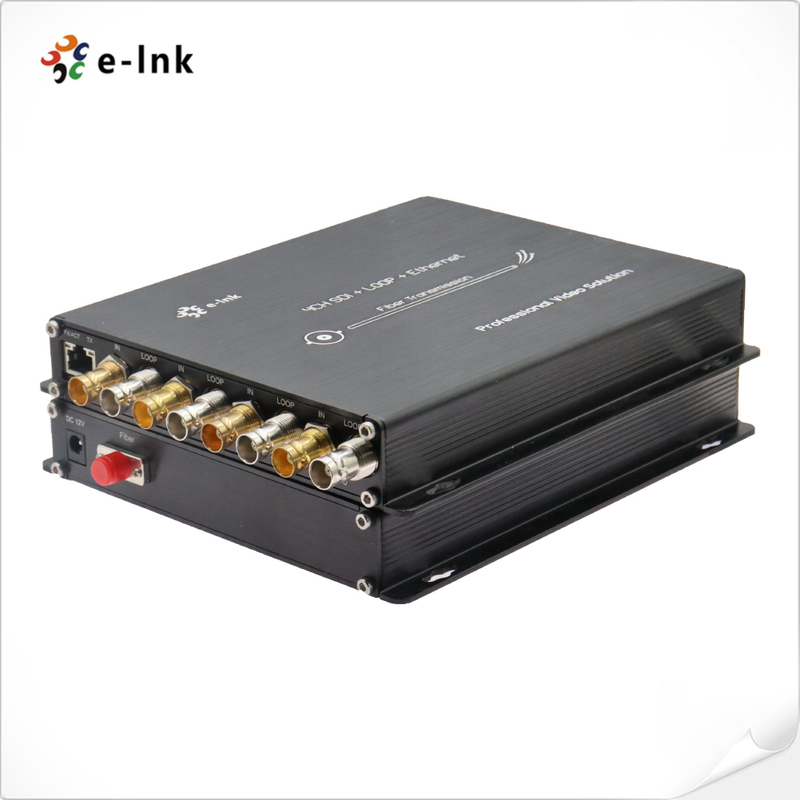

4-kanałowy konwerter światłowodowy 3G-SDI z Ethernetem
4-kanałowy 3G-SDIKonwerter włókna wIEthernet
Zaletys
/4-kanałowa transmisja wideo 3G/HD-SDI przez światłowody
/Automatyczne wyrównanie kabli w celu zapewnienia integralności sygnału
/Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s-3Gbit/s
/Bezpośrednio kompatybilne z systemami kamer 3G/HD-SDI i obsługujące wyjście 4Ch Loop
/Długość transmisji do 20 km (12,5 mil) (Inne odległości opcjonalne)
/pełna cyfrowa transmisja poziomu transmisji bez kompresji;
/obsługa sieci Ethernet 1000M;
️ zakres temperatury roboczej (-10°C~+55°C)
Przegląd
LNK-3GSDI-4V1N Zestawwsparcie4-kanałowy HD/3G-SDIstandardowa wysokiej rozdzielczości sygnał wideoa takżeEtherneti Tally sygnałprzesyłane przezpojedynczyKabel światłowodowy.3G-SDIVideo over Fiber Converters zawiera jeden nadajnik i jeden odbiornik dla 1080P3G-SDI/Sygnał. /E-link3G-SDIKonwertery włókna mogą przesyłać4- Ch.3G-SDISygnał wideo przez jedno włókno optyczne, i obsługuje wyjście pętli i1000M EthernetJakość wideonie jest skompresowanytransmisja- Nie, nie./Wykorzystywane wtransmisja W polu.
Wskaźniki techniczne
|
Wprowadzenie SDI
|
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI oraz Telecom/Datacom
|
|
270Mbit/s - 1,48Gbit/s / 3Gbit/s
|
|
Numer wejścia: 4
|
|
Strata odbicia: > 15DB
|
|
Równowaga: 0-150m @3Gb/s
|
|
Złącze:BNC
|
|
Optyka
|
Kanał: 1
|
|
Rodzaj: jednorzędny
|
|
Odległość transmisji: 20km (Inne odległości Opcjonalnie)
|
|
Strata odbicia: > 15 dB
|
|
Dithering: < 0,2 IU
|
|
Złącze:FC/UPC (SC), LC, ST nieobowiązkowe)
|
|
Wyjście SDI
|
Numer wyjścia:4
|
|
Poziom sygnału: 800 mV nominalny
|
|
Czas wzrostu/spadku: wskazanie 200ps
|
|
Przesunięcie: < 10% amplitudy
|
|
Strata odbicia: > 15 dB
|
|
Dithering: < 0,2 IU
|
|
Złącze: 75Ω BNC
|
|
Ethernet
|
10/100/1000Mbps
|
|
Wskazanie mocy i środowiska
|
Temperatura pracy: -10°C+55°C
|
|
Wprowadzenie mocyPozycja: 1A@12VDC
|
|
EMI/RFI: spełniają normę FCC część 15 klasa A, UE EMC
|
|
Średni czas bezproblemowy: >100000 godzin
|
|
Wsparcie formatu wideo SDI
|
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94;
1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94;
|
|
Informacje o zamówieniu
|
LNK...HDSDI-4V1N
|
4-Ch HD-SDI Video z wyjściem Loop +1 1000M Ethernet, SM 20 km,FC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
|
LNK-3GSDI-4V1N
|
4-Ch 3G-SDI Video z wyjściem Loop+ 1 1000M Ethernet , SM 20 km,FC, w tym 1 nadajnik i 1 odbiornik, używane w parach
|
Zastosowanie
Ja...Wydarzenia transmitowane na żywo
Ja...Wysoka wydajność (bezbłędna)nadzór sieci wojskowe lub bezpieczeństwa;
Ja...System dużych ścian wideo
Ja...Inteligentny system monitorowania ruchu
Ja...Monitorowanie przemysłowe (elektryczność, chemia, stal, ropa naftowa, koleje itp.)
Ja...Wojskowe monitorowanie (skład, straż graniczna, straż itp.)
Ja...Stadion (dla transmisji wideo HD LIVE, transmisji audio)
