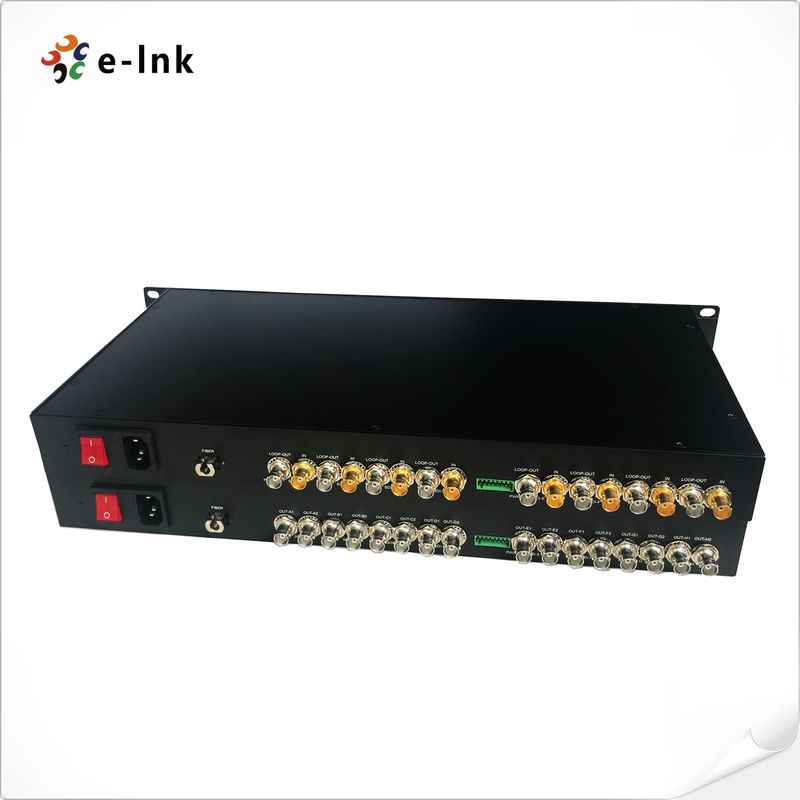

4-kanałowy dwukierunkowy konwerter 3G-SDI

Interfejs światłowodowy

Interfejs włókna

Simpleks LC

Odległość transmisji

550m-20Km

Długość fali

1310nm/1550nm

Wideo

Interfejs wideo

BNC

Wideo impedancja wejścia/wyjścia

75Ω

napięcie wejściowe/wyjściowe wideo

Typowe: 1 Vpp, Min 0,5 Vpp, Maks 1,5 Vpp

Prędkość bitowa wideo

Maksymalnie 3,2 Gb/s

Zysk różniczkowy (10%/90% APL)

< 1%

Wsparcie formatu SDI

625/25 PAL

525/29.97 NTSC, 525/23.98

720p50, 720p59.94

1080i 23/24/30/50/59.94

1080P 23.98/24/30/50/60

Standardy SDI wideo

270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI)

SMPTE425M3Gb/s Mapping ((3G-SDI)

SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI

Dane

Interfejs fizyczny

Przemysłowy standardowy terminal śrubowy

Rodzaj danych

Odwrotny RS485

Wsparcie częstotliwości/stopień

Maks. 57600bps dla RS485

BER

< 10 ‰⁹

Elektryczne

Adapter zasilania

AC 110~ 220 V

Zużycie energii

< 15W

Wskaźnik LED

SDI A/B/C/D/E/F/G/H

Wideo SDI

PWR

Zasilanie

Wyroby mechaniczne

Wymiary (LxWxH)

19 cali 1U (483 x 220 x 44,45 mm)

WOsiem

7 kg/parę

Obudowa

Aluminiowa obudowa

Opcje montażu

Wstawiennictwo na stojak

Środowiskowe

Temperatura pracy

-20°C+70°C

Temperatura przechowywania

-40°C+80°C

Wilgotność robocza

0~95%

MTBF

≥100000 godzin

Model

Opis

LNK-3GSDI-4BV

4-ch dwukierunkowy 3G-SDI Video z odłączeniem, 20km, SM,FC, w tym 1 nadajnik i 1 odbiornik, używane w parach

LNK-3GSDI-4BV1R

4-Ch Dwukierunkowy SDI Video z śluzą + 1-Ch RS485 Odwrotne dane, 20km, SM,FC, w tym 1 nadajnik i 1 odbiornik, używane w parach
