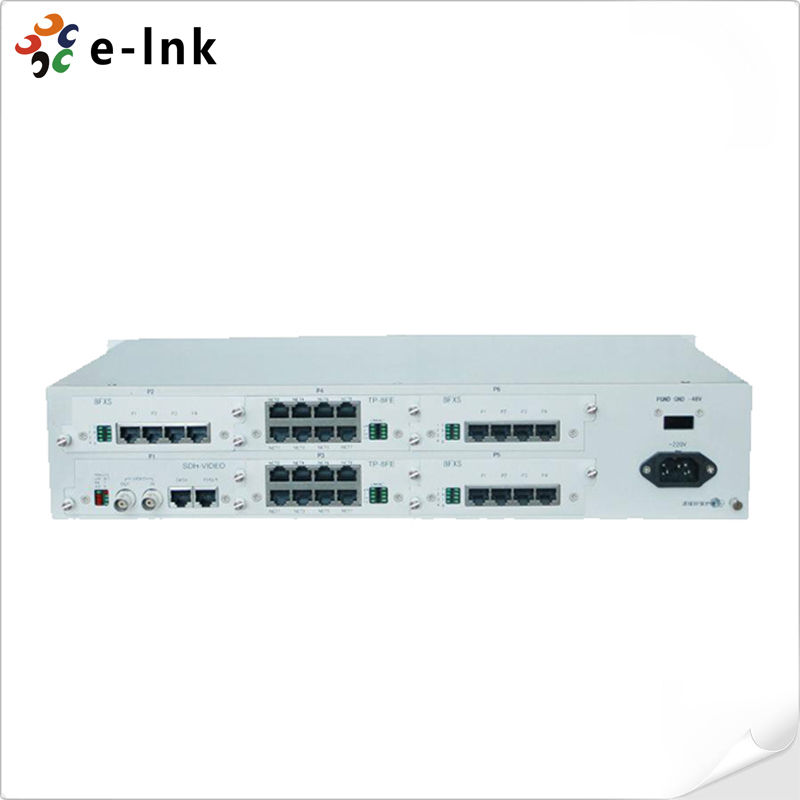

24E1 SDH platforma dostępu wieloserwisów

Szczegóły produktu

Place of Origin: China

Nazwa handlowa: E-link

Orzecznictwo: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

Dokument: E-link SDH Mux Datasheet V1....0.pdf

Warunki płatności i wysyłki

Minimum Order Quantity: 1pcs

Cena: Negocjowalne

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

Najlepszą cenę
Skontaktuj się teraz
Specyfikacje
Podkreślić:

Platforma dostępu SDH 24E1

,

Platforma światłowodowa wieloservice

,

Platforma dostępu SDH z gwarancją

Wilgotność względna::
5% do 90% niekondensowujące
Temperatura robocza:
-5°C do 60°C
Wymiary (szer. x wys. x gł.):
440 × 44 × 138 mm
Opcjonalnie 1+1 zasilacz:
AC+DC lub DC+DC
Zasilacz:
-48 V DC, +24VDC lub 220 V (110 V) AC
Tryb danych Fast Ethernet:
Udostępnij lub VLAN/Oddziel
Wilgotność względna::
5% do 90% niekondensowujące
Temperatura robocza:
-5°C do 60°C
Wymiary (szer. x wys. x gł.):
440 × 44 × 138 mm
Opcjonalnie 1+1 zasilacz:
AC+DC lub DC+DC
Zasilacz:
-48 V DC, +24VDC lub 220 V (110 V) AC
Tryb danych Fast Ethernet:
Udostępnij lub VLAN/Oddziel
Opis
24E1 SDH platforma dostępu wieloserwisów

24E1 SDH Platforma dostępu do wielu usług

Zalety produktu

· Dwa interfejsy optyczne STM-1 z redundancją 1+1 (w przypadku awarii jednego, drugi przejmuje jego funkcję).

· Dwa kanały V.35/V.11 [N × 64K (N = 0 ~ 31)].

· Integracja SDH, PCM, PDH i Ethernet.

· Zapewnia do 4 sieci Ethernet z fizyczną izolacją, w celu osiągnięcia przepustowości N × 2.048 Mb/s.

· Zapewnia 6 slotów, możliwość włożenia karty 8E1, karty 8 FXO/FXS, karty 8 RS232/RS485/RS422, karty Ethernet, E&M, Magnet, Hotline itp.

· Konfiguracja modułowa i możliwość rozbudowy.

· Obsługa punkt-punkt, łańcuchowa i pierścieniowa.

Przegląd

LNK-MSAP155-24 Multiplekser SDH/MSAP to nowo opracowane urządzenie do transmisji światłowodowej firmy E-link oparte na technologii SDH. LNK-MSAP155-24 SDH MUX spełnia nie tylko potrzeby użytkowników i inne usługi transmisji/dostępu światłowodowego, ale także potrzeby użytkowników w zakresie większej niezawodności.LNK-MSAP155-24 Optyczny multiplekser SDH może być bezpośrednio podłączony do zdalnego multipleksera PDH, modemu optycznego i multipleksera wielousługowego i tak dalej,  LNK-MSAP155-24 pasuje do różnych środowisk



Indeksy techniczne

Parametr

Specyfikacja

Interfejs optyczny

Szybkość

155 Mb/s±4,6 ppm

Adaptacyjne włókno

Tryb jedno-/wielomodowy

Zużycie

-15 ~ -8dBm

Długość fali

1310nm/1550nm

Złącze fizyczne

FC/SC

Czułość

Lepiej niż -32dBm

Interfejs E1

Szybkość

2048 Kb/s

Kod

HDB3

Zgodny z

Standard ITU-T G.703

Impedancja

75Ω/120Ω

Struktura ramki

PCM30/31

Sygnalizacja

Sygnalizacja przychodząca

Kanały

Do 24

Interfejs Ethernet

Szybkość

N × 2.048 Mb/sN≤50

Dupleks

Pełny/Półdupleks, auto-negocjacja

Złącze fizyczne

RJ-45

Zgodny z

IEEE802.3

Interfejs FXO/FXS

Impedancja

200Ω + 560Ω//0,1μF

Zakres częstotliwości audio

300Hz ~ 3400Hz

Współczynnik kompresji

Klasa A w ITU G.711

Prąd pętli

25mA

Interfejs EM2/4

Zakres częstotliwości audio

300Hz ~ 3400Hz

Współczynnik kompresji

Klasa A w ITU G.711

Utrata echa

>18dB

Impedancja

600Ω zbalansowana

Interfejs V.24

Szybkość

asynchroniczna<=9600bps

i asynchroniczna 64kbps

Zgodny z

CCITT V.28

Interfejs V.35

Szybkość

N × 64KbpsN=0 ~ 31

Zgodny z

ISO2593

Złącze fizyczne

RJ-45

Zgodny z

ITU-T V.35

Zasilanie

Zasilanie

220VAC/- 48VDC

Pobór mocy

≤50W

Środowisko pracy

Temperatura pracy

-30°C ~ 50°C

Wilgotność robocza

5%~95 % (bez kondensacji)

Temperatura przechowywania

-40°C ~ 80°C

Wilgotność przechowywania

5%~95 % (bez kondensacji)


Informacje dotyczące zamawiania

Nazwa

Opis

Zdjęcie

3U-8ETH

Zapewnia 4 kanały usługi Ethernet.

24E1 SDH platforma dostępu wieloserwisów 0

3U-WG300

Zapewnia 2 kanały dostępu do sygnału cyfrowego E1 z lokalnej lub zdalnej lokalizacji, zapewnia dostęp do sygnalizacji No.1, No.7, PRI, V5.2, używane w urządzeniach serii MUX. Zapewnia dostęp telefoniczny lub funkcję PABX.

24E1 SDH platforma dostępu wieloserwisów 1

3U-8USER

Zapewnia 4 sloty, możliwość włożenia karty biznesowej PCM 64K.

24E1 SDH platforma dostępu wieloserwisów 2

3U-8E1

Zapewnia interfejs 8E1

24E1 SDH platforma dostępu wieloserwisów 3

3U-8MVOICE

Zapewnia 8 kanałów biznesowych 64K, może ustawić FXO/FXS, Magnet, magnes 2100Hz za pomocą systemu zarządzania siecią.

24E1 SDH platforma dostępu wieloserwisów 4

3U-10FXS

Zapewnia 10 interfejsów FXS

24E1 SDH platforma dostępu wieloserwisów 5

3U-10FXO

Zapewnia 10 interfejsów FXO

24E1 SDH platforma dostępu wieloserwisów 6

3U-4EM2/4VOX

Zapewnia 4 kanały audio 2/4-przewodowe, margines wzmocnienia: ∞∞, Regulacja: °dB

24E1 SDH platforma dostępu wieloserwisów 7

3U-8V.24

Zapewnia 8 kanałów interfejsu V.24, może ustawić biznes RS232/RS485/RS422, interfejs V.24 może być interfejsem adaptacyjnym z asynchroniczną prędkością: 019200bps, może być również synchronicznym interfejsem trybu DCE: 300, 600, 1200, 2400, 4800, 9600, 64Kbps itp.

24E1 SDH platforma dostępu wieloserwisów 8
