Podkreślić:
Konwerter światłowodowy 4E1
, Moduł interfejsu sieciowego 1FE
, Akcesorium konsoli NMS EOW

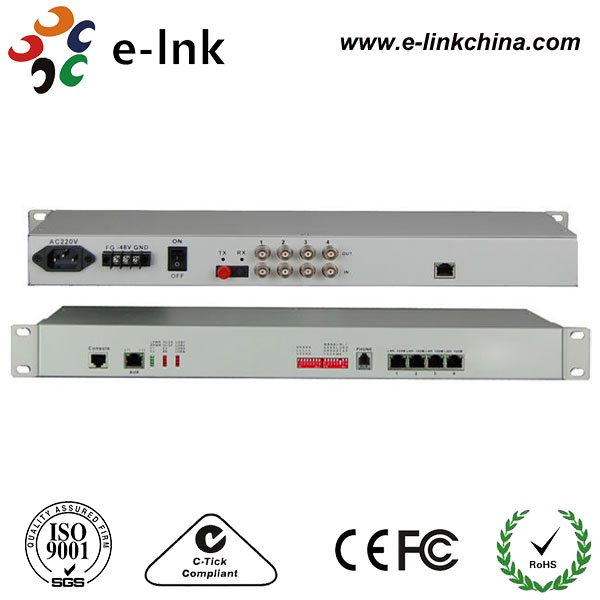

4E1 + 1FE + EOW + Konsola NMS
4E1 + 1FE + EOW + NMS konsoli
Zalety
·Zapewniające 4 cyfrowe interfejsy E1, opcje 75 Ω~120Ωimpedancji;Modularny szeroki dynamiczny detektor optyczny
·1 kanał PCM cyfrowy telefon biznesowy (nieobowiązkowy)
·Prędkość interfejsu Ethernet jest 10/100M, pół/pełny dupleks Auto-Nego
·Zapewnienie interfejsu zarządzania konsolą (RS232)
·Urządzenie zapewnia główny interfejs światłowodowy i interfejs światłowodowy zapasowy, funkcja zapasowa podwójnego portu optycznego zapewnia, że praca nigdy nie zostanie zerwana (opcjonalnie)
·Interfejs E1 jest zgodny z G.703, przyjmuje cyfrowy zegar odzyskiwania i płynnej technologii blokady fazowej
·Kiedy sygnał optyczny stracić, może wykryć urządzenie zdalne jest wyłączone lub światło jest odłączone, i wskazuje alarm przez LED
·Urządzenie lokalne może wyświetlać zdalne urządzenie warunki pracy
·Zapewnić polecenie interfejsu zdalnego Loop Back, ułatwić obsługę linii
·Odległość transmisji wynosi od 2 do 120 km bez przerwy.
·Wsparcie menedżera SNMP (agent SNMP wewnątrz)
·Wymagania w zakresie:
·Funkcja wykrywania polarności zasilania DC-48V/DC24V, bez polarności
Przegląd
Urządzenie to zapewnia4Interfejs kanału E1,1 kanał 10/100M Fast Ethernet i1 kanał PCM cyfrowy telefon telefoniczny (opcjonalny). Jest bardzo elastyczny. Ma funkcję alarmową. Praca jest niezawodna, stabilna i ma niskie zużycie energii, wysoka integracja i mały rozmiar.
Wskaźniki techniczne
|
Parametry
|
Specyfikacja
|
|
Włókna
|
|
Włókno wielofunkcyjne
|
|
Rodzaj włókna
|
50/125um, 62.5/125um
|
|
Maksymalna odległość transmisji
|
5 km @ 62,5 / 125umwielokrotneModułowe włókna, tłumienie (3dbm/km)Długość fali: 820nm
|
|
Moc przesyłowa
|
-12dBm (min) ~-9dBm (maksymalnie)
|
|
Czułość odbiornika
|
-28 dBm (min)
|
|
Budżet połączeń
|
16 dBm
|
|
Włókna jednowarunkowe
|
|
Rodzaj włókna
|
8/125um, 9/125um
|
|
Maksymalna odległość transmisji
|
120 km
|
|
Odległość transmisji
|
120Km @ 9 / 125um światłowód jednomodowy, tłumienie (0,35dbm/km)
|
|
Długość fali
|
1310 nm
|
|
Moc przesyłowa
|
-9dBm (min) ~-8dBm (maksymalnie)
|
|
Czułość odbiornika
|
-27 dBm (min)
|
|
Budżet połączeń
|
18 dBm
|
|
Interfejs E1
|
|
Standard interfejsu
|
spełnić protokół G.703
|
|
Wskaźnik interfejsu
|
n*64Kbps±50ppm
|
|
Kod interfejsu
|
HDB3
|
|
E1 Impedancja:
|
75Ω (niezrównoważenie), 120Ω (równowaga)
|
|
Tolerancja jitterów
|
Zgodnie z protokołem G.742 i G.823
|
|
Dopuszczalne osłabiające działanie
|
0~6dBm
|
|
Interfejs Ethernet
|
|
Wskaźnik interfejsu
|
10/100 Mbps, automatyczne negocjacje pół/pełne dupleks
|
|
Standard interfejsu
|
Kompatybilny z IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Zdolność adresu MAC
|
4096
|
|
Złącze
|
RJ45, obsługa automatyczna MDIX
|
|
Władza
|
|
Zasilanie
|
AC180V ~ 260V;D.C./48 V;Prąd stały +24V
|
|
Zużycie energii
|
≤10W
|
|
Wymiar
|
|
Wielkość produktu
|
216X140X31mm(WXDXH)
|
|
Proste opakowanie
|
274X193X84mm(WXDXH)
|
|
Waga części
|
1.25KG
|
|
Środowisko pracy
|
|
Temperatura pracy
|
-10°C ~ 50°C
|
|
Wilgotność robocza
|
5% do 95% (bez kondensacji)
|
|
Temperatura przechowywania
|
-40°C ~ 80°C
|
|
Wilgotność w magazynie
|
5% do 95% (bez kondensacji)
|
