16E1 PDH multiplekser z portami 4FE
, Multiplekser PDH do sieci światłowodowych
, 16E1 multiplekser z łącznością Ethernet

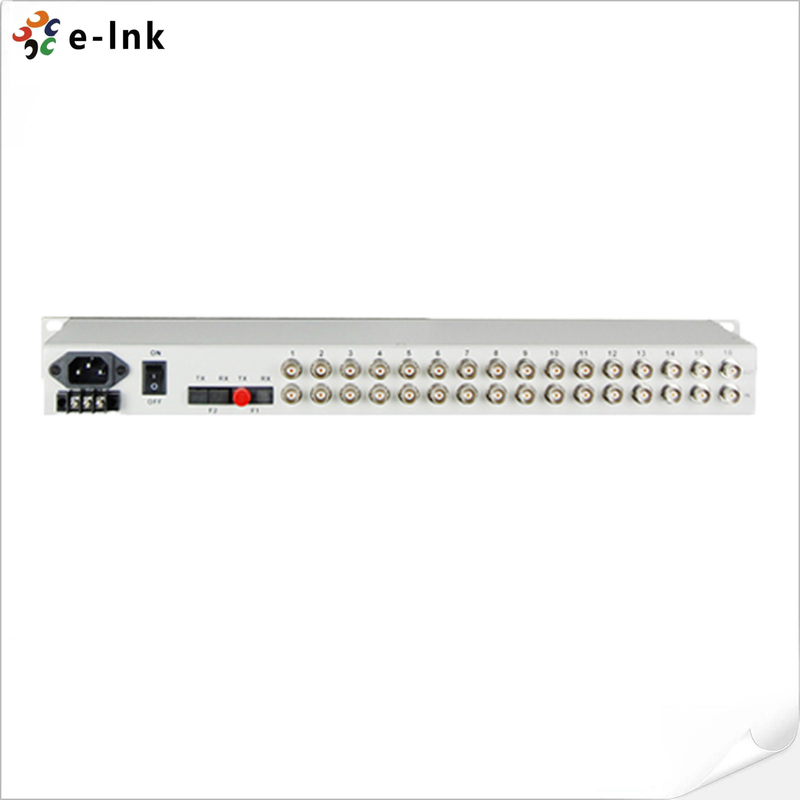

Multiplekser 16E1 + 4FE PDH
Zalety
· Zapewnia transparentną transmisję 16E1;
· Z wyświetlaczem LCD 16*2 znaków i agentem SNMP wewnątrz.
· Zapewnia interfejs zarządzania konsolą (RS232)
· Zapewnia funkcję ochrony 1+1 dla dwóch interfejsów światłowodowych oraz funkcję ALS (Automatyczne Wyłączenie/Redukcja Lasera)
· Zapewnia 4*100M kanały Ethernet z prędkością linii, obsługuje negocjacje, przepustowość Ethernet jest ustawiana na podstawie wielokrotności 32K.;
· Zapewnia jeden kanał hotline jako opcję;
· Zapewnia dwa interfejsy światłowodowe, jeden jako główny, drugi jako podrzędny, zapewniając nieprzerwaną transmisję usługi.
· Prędkość portu optycznego wynosi 155 Mb/s, zasięg transmisji może osiągnąć 25KM, 40KM, 60KM, 80KM lub 100KM;
· Kod interfejsu E1 to HDB3, charakterystyka wibracji E1 jest zgodna z ITU-T G.703, G.823 i G.742;
· Port Ethernet obsługuje pełny/pół dupleks, 10M/100M auto-adaptacyjny;
· Port Ethernet obsługuje funkcję VLAN i ma 4 tryby podziału do wyboru przez użytkownika;
· Rozmiar pakietu Ethernet obsługuje 1916 bajtów, a 4 porty Ethernet można ustawić oddzielnie;
· Posiada kompletną funkcję alarmową i może monitorować stan urządzenia zdalnego;
· Obsługuje dwa pętle zwrotne światłowodowe i cztery tryby pętli zwrotnej E1 oraz wygodnie zarządza urządzeniem;
· konfigurowalny przez użytkownika alarm główny i alarm pomocniczy, wyświetlany na LCD i alarm dźwiękowy na głośniku;
· Kombinacja AC110V, AC220V i DC-48V dla redundancji
Przegląd
To urządzenie zapewnia interfejs 1-16 kanałów E1, interfejs 1-4 kanałów 10M/100M Ethernet (prędkość linii 100M) i 2 interfejsy rozszerzeń. Interfejs 4 kanałów Ethernet jest interfejsem przełączającym, może obsługiwać VLAN. 1 interfejs rozszerzeń może być używany jako kanał transmisji danych asynchronicznych RS232/RS485/RS422, sygnału głosowego, sygnału audio 2/4 linii E&M, sygnału przełączającego, sygnału Ethernet (przepustowość 2M). Jest bardzo elastyczny. Posiada funkcję alarmową. Praca jest niezawodna, stabilna i ma niskie zużycie energii, wysoką integrację i mały rozmiar.
Indeksy Techniczne
|
Parametr
|
Specyfikacja
|
|
Włókno wielomodowe
|
|
Typ włókna
|
50/125um, 62.5/125um
|
|
Maksymalna odległość transmisji
|
5Km @ 62.5 / 125um włókno jednomodowe, tłumienie (3dbm/km) Długość fali: 820nm
|
|
Moc nadawcza
|
-12dBm (Min) ~-9dBm (Max)
|
|
Czułość odbiornika
|
-28dBm (Min)
|
|
Budżet łącza
|
16dBm
|
|
Włókno jednomodowe
|
|
Typ włókna
|
8/125um, 9/125um
|
|
Maksymalna odległość transmisji
|
40Km
|
|
Odległość transmisji
|
40Km @ 9 / 125um włókno jednomodowe, tłumienie (0.35dbm/km)
|
|
Długość fali
|
1310nm
|
|
Moc nadawcza
|
-9dBm (Min) ~-8dBm (Max)
|
|
Czułość odbiornika
|
-27dBm (Min)
|
|
Budżet łącza
|
18dBm
|
|
Interfejs E1
|
|
Standard interfejsu
|
zgodny z protokołem G.703
|
|
Prędkość interfejsu
|
n*64Kbps±50ppm
|
|
Kod interfejsu
|
HDB3
|
|
Impedancja E1:
|
75Ω (niesymetryczna), 120Ω (symetryczna)
|
|
Tolerancja jittera
|
Zgodnie z protokołem G.742 i G.823
|
|
Dopuszczalne tłumienie
|
0~6dBm
|
|
Ethernet Interfejs (10/100M)
|
|
Prędkość interfejsu
|
10/100 Mb/s, pół/pełny dupleks auto-negocjacja
|
|
Standard interfejsu
|
Zgodny z IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Możliwość adresów MAC
|
4096
|
|
Złącze
|
RJ45, obsługa Auto-MDIX
|
|
Zasilanie
|
|
Zasilanie
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Zużycie energii
|
≤10W
|
|
Wymiary
|
|
Rozmiar produktu
|
19 cali 1U 485X138X44mm(WXDXH)
|
|
Proste opakowanie
|
522X198X82mm(WXDXH)
|
|
Waga sztuki
|
3KG
|
|
Środowisko pracy
|
|
Temperatura pracy
|
-10°C ~ 50°C
|
|
Wilgotność robocza
|
5%~95 % (bez kondensacji)
|
|
Temperatura przechowywania
|
-40°C ~ 80°C
|
|
Wilgotność przechowywania
|
5%~95 % (bez kondensacji)
|
Zastosowanie
