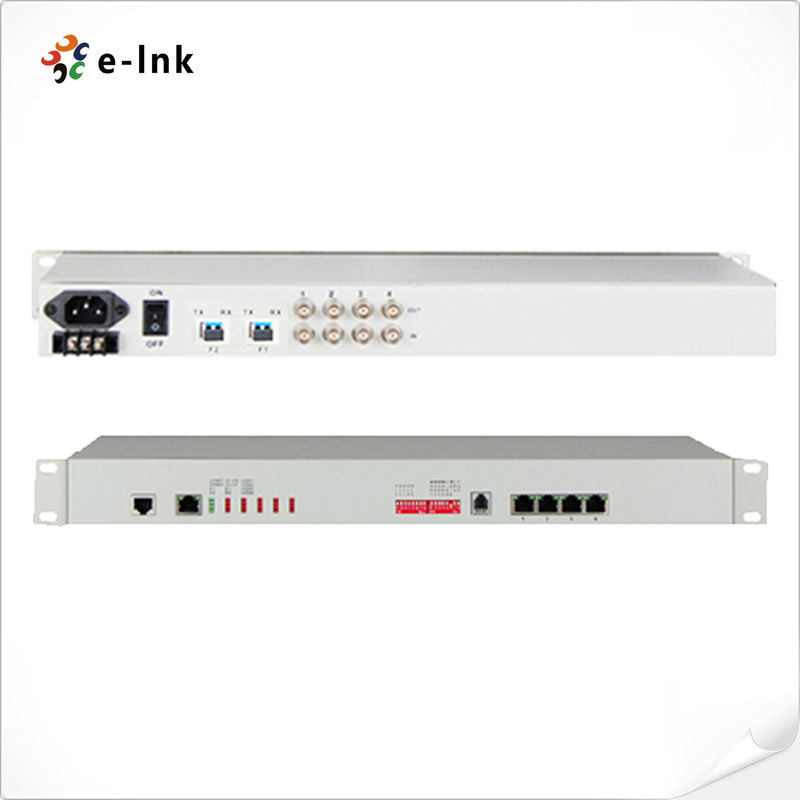

Multiplekser PDH światłowodowy 4E1 + 4GE 1+1
4E1 + 4GE 1+1 Multiplekser PDH światłowodowy
Zalety
· Oparty na własnym –prawie autorskim IC
· Modułowy szerokodynamiczny detektor optyczny
· Urządzenie zapewnia interfejs światłowodowy główny i interfejs światłowodowy zapasowy, funkcja podwójnego portu optycznego zapewnia, że praca nigdy nie zostanie przerwana
· Szybkość interfejsu Ethernet wynosi 10M/100/1000M, pół/pełny dupleks, auto-negocjacja
· 4-kanałowy interfejs Ethernet to interfejs przełącznika, obsługuje VLAN, można ustawić 4-kanałową izolację logiczną
· Interfejs E1 zgodny z G.703, przyjmuje technologię cyfrowego odzyskiwania zegara i płynnej blokady fazowej
· 1-kanałowy cyfrowy telefon biznesowy PCM (opcjonalnie)
· Gdy sygnał optyczny zostanie utracony, może wykryć, czy urządzenie zdalne jest wyłączone lub światłowód jest odłączony i wskazuje alarm za pomocą diody LED
· Urządzenie lokalne może wyświetlać stan pracy urządzenia zdalnego
· Zapewnia 2 interfejsy rozszerzeń, można rozszerzyć 1~2-kanałowe dane asynchroniczne, takie jak RS232/RS485/RS422/kod Manchesterski;
· 1~2-kanałowy głos, 1~4-kanałowy przełącznik lub dwu-/cztero-przewodowe audio i tak dalej
· Zapewnia polecenie zdalnego interfejsu Loop Back, ułatwia konserwację linii
· Odległość transmisji wynosi do 2-120 km bez przerwy
· AC 220V, DC-48V, DC24V mogą być opcjonalne
· Funkcja wykrywania polaryzacji zasilania DC-48V/DC24V, bez polaryzacji
Przegląd
To urządzenie zapewnia 1-4-kanałowy interfejs E1, interfejs światłowodowy główny i interfejs światłowodowy zapasowy, 1-4-kanałowy 10M/100/1000M interfejs Ethernet (szybkość linii 1000M) i 2 interfejsy rozszerzeń. 4-kanałowy interfejs Ethernet to interfejs przełącznika, może obsługiwać VLAN. 2 interfejsy rozszerzeń mogą być używane jako kanał transmisji danych asynchronicznych RS232/RS485/RS422, sygnału głosowego, sygnału audio 2/4 linii E&M, sygnału przełącznika, sygnału Ethernet (przepustowość 2M). Jest bardzo elastyczny. Posiada funkcję alarmu. Praca jest niezawodna, stabilna i ma niskie zużycie energii, wysoką integrację, mały rozmiar.
Indeksy techniczne
|
Parametr
|
Specyfikacja
|
|
Światłowód
|
|
Światłowód wielomodowy
|
|
Typ światłowodu
|
50/125um, 62.5/125um
|
|
Maksymalna odległość transmisji
|
5 km @ światłowód jednomodowy 62.5 / 125um, tłumienie (3dbm/km) Długość fali: 820nm
|
|
Moc nadawcza
|
-12dBm (Min) ~-9dBm (Max)
|
|
Czułość odbiornika
|
-28dBm (Min)
|
|
Budżet łącza
|
16dBm
|
|
Światłowód jednomodowy
|
|
Typ światłowodu
|
8/125um, 9/125um
|
|
Maksymalna odległość transmisji
|
40 km
|
|
Odległość transmisji
|
40 km @ światłowód jednomodowy 9 / 125um, tłumienie (0.35dbm/km)
|
|
Długość fali
|
1310nm
|
|
Moc nadawcza
|
-9dBm (Min) ~-8dBm (Max)
|
|
Czułość odbiornika
|
-27dBm (Min)
|
|
Budżet łącza
|
18dBm
|
|
Interfejs E1
|
|
Standard interfejsu
|
zgodny z protokołem G.703
|
|
Szybkość interfejsu
|
n*64Kbps±50ppm
|
|
Kod interfejsu
|
HDB3
|
|
Impedancja E1:
|
75Ω (niesymetryczna), 120Ω (symetryczna)
|
|
Tolerancja jittera
|
Zgodnie z protokołem G.742 i G.823
|
|
Dopuszczalne tłumienie
|
0~6dBm
|
|
Ethernet Interfejs (10/100M)
|
|
Szybkość interfejsu
|
10/100/1000Mbps, pół/pełny dupleks, auto-negocjacja
|
|
Standard interfejsu
|
Zgodny z IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Możliwość adresów MAC
|
4096
|
|
Złącze
|
RJ45, obsługa Auto-MDIX
|
|
Zasilanie
|
|
Zasilanie
|
AC180V ~ 260V；DC –48V；DC +24V
|
|
Zużycie energii
|
≤10W
|
|
Wymiar
|
|
Rozmiar produktu
|
19 cali 1U 485X138X44mm(WXDXH)
|
|
Proste opakowanie
|
522X198X82mm(WXDXH)
|
|
Waga sztuki
|
3KG
|
|
Środowisko pracy
|
|
Temperatura pracy
|
-10°C ~ 50°C
|
|
Wilgotność robocza
|
5%~95 % (bez kondensacji)
|
|
Temperatura przechowywania
|
-40°C ~ 80°C
|
|
Wilgotność przechowywania
|
5%~95 % (bez kondensacji)
|
