Multiplekser PDH światłowodowy 4E1 4FE
, Multiplekser PDH światłowodowy z gwarancją
, Multiplekser światłowodowy 1+1 dla PDH

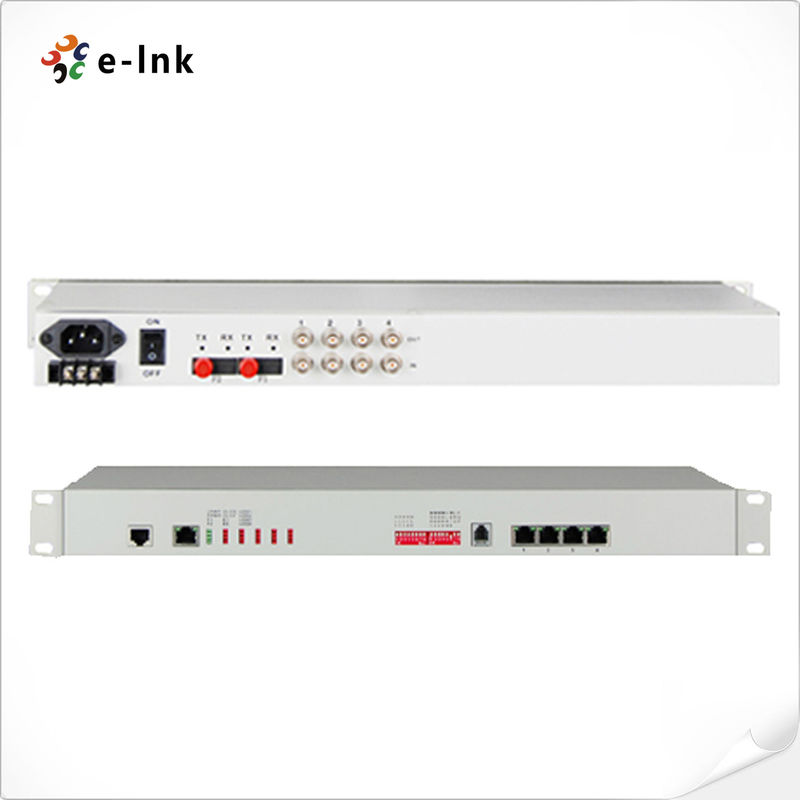

Multiplekser PDH światłowodowy 4E1 + 4FE 1+1
4E1 + 4FE 1+1 Włókno PDH Multiplexer
Zalety
·Na podstawie własnych praw autorskich IC
·Modułowy szeroki dynamiczny detektor optyczny
·Urządzenie zapewnia główny interfejs światłowodowy i zapasowy interfejs światłowodowy, funkcja zapasowa podwójnego portu optycznego zapewnia, że praca nigdy nie zostanie zerwana
·Prędkość interfejsu Ethernet jest 10M/100M, pół/pełny duplex automatyczny
·Interfejs 4 kanału Ethernet to interfejs przełącznika, obsługuje VLAN, może być ustawiony na 4 kanały izolacji logicznej
·Interfejs E1 jest zgodny z G.703, przyjmuje cyfrowy zegar odzyskiwania i płynnej technologii blokady fazowej
·1 kanał PCM cyfrowy telefon biznesowy (nieobowiązkowy)
·Kiedy sygnał optyczny stracić, może wykryć urządzenie zdalne jest wyłączone lub światło jest odłączone, i wskazuje alarm przez LED
·Urządzenie lokalne może wyświetlać zdalne urządzenie warunki pracy
·Zapewnienie 2 rozszerzenia interfejsu, można rozszerzyć 1 ~ 2Channel asynchroniczne dane, takie jak RS232/RS485/RS422/Manchester kod;
·1~2 kanał głosu, 1~4 kanał przełącznika, lub dwóch / czterech linii audio i tak dalej
·Zapewnić polecenie interfejsu zdalnego Loop Back, ułatwić obsługę linii
·Odległość transmisji wynosi od 2 do 120 km bez przerwy.
·Wymagania w zakresie:
·Funkcja wykrywania polarności zasilania DC-48V/DC24V, bez polarności
Przegląd
Urządzenie to zapewnia interfejs 1-4Channel E1, interfejs głównego światłowodu i interfejs kopii zapasowej światłowodu, interfejs Ethernet 1-4Channel 10M/100M (Line Rate 100M) i 2 interfejsy rozszerzające.Interfejs 4Channel Ethernet to interfejs przełącznika, może obsługiwać VLAN. Interfejs rozszerzający 2 może być wykorzystywany jako kanał transmisji danych asynchronicznych RS232/RS485/RS422, sygnału głosowego, sygnału dźwiękowego 2/4 linii E&M, sygnału przełącznika,Sygnał Ethernet (szerokość pasma 2M). Jest bardzo elastyczny. Ma funkcję alarmową. Praca jest niezawodna, stabilna i ma niskie zużycie energii, wysoka integracja, mały rozmiar.
Wskaźniki techniczne
|
Parametry
|
Specyfikacja
|
|
Włókna
|
|
Włókno wielofunkcyjne
|
|
Rodzaj włókna
|
50/125um, 62.5/125um
|
|
Maksymalna odległość transmisji
|
5 km @ 62,5 / 125um światłowodowe pojedynczego trybu, tłumienie (3dbm/km) Długość fali: 820nm
|
|
Moc przesyłowa
|
-12dBm (min) ~-9dBm (maksymalnie)
|
|
Czułość odbiornika
|
-28 dBm (min)
|
|
Budżet połączeń
|
16 dBm
|
|
Włókna jednowarunkowe
|
|
Rodzaj włókna
|
8/125um, 9/125um
|
|
Maksymalna odległość transmisji
|
40 km.
|
|
Odległość transmisji
|
40 km @ 9 / 125um światłowód jednomodowy, tłumienie (0,35 dBm/km)
|
|
Długość fali
|
1310 nm
|
|
Moc przesyłowa
|
-9dBm (min) ~-8dBm (maksymalnie)
|
|
Czułość odbiornika
|
-27 dBm (min)
|
|
Budżet połączeń
|
18 dBm
|
|
Interfejs E1
|
|
Standard interfejsu
|
spełnić protokół G.703
|
|
Wskaźnik interfejsu
|
n*64Kbps±50ppm
|
|
Kod interfejsu
|
HDB3
|
|
E1 Impedancja:
|
75Ω (niezrównoważenie), 120Ω (równowaga)
|
|
Tolerancja jitterów
|
Zgodnie z protokołem G.742 i G.823
|
|
Dopuszczalne osłabiające działanie
|
0~6dBm
|
|
EthernetJa...interfejs (10/100M)
|
|
Wskaźnik interfejsu
|
10/100 Mbps, automatyczne negocjacje pół/pełne dupleks
|
|
Standard interfejsu
|
Kompatybilny z IEEE 802.3, IEEE 802.1Q (VLAN)
|
|
Zdolność adresu MAC
|
4096
|
|
Złącze
|
RJ45, obsługa automatyczna MDIX
|
|
Władza
|
|
Zasilanie
|
AC180V ~ 260V;D.C./48 V;Prąd stały +24V
|
|
Zużycie energii
|
≤10W
|
|
Wymiar
|
|
Wielkość produktu
|
19 cali 1U 485X138X44mm ((WXDXH))
|
|
Proste opakowanie
|
522X198X82mm ((WXDXH))
|
|
Waga części
|
3 kg
|
|
Środowisko pracy
|
|
Temperatura pracy
|
-10°C ~ 50°C
|
|
Wilgotność robocza
|
5% do 95% (bez kondensacji)
|
|
Temperatura przechowywania
|
-40°C ~ 80°C
|
|
Wilgotność w magazynie
|
5% do 95% (bez kondensacji)
|
Zastosowanie
