Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: E-link
Orzecznictwo: iso9001
Model Number: LNK-3GSDI-4V1DT
Warunki płatności i wysyłki
Minimalne zamówienie: 1PCS
Cena: $25-369
Szczegóły pakowania: Standardowe opakowanie kartonowe przedłużacza światłowodowego SDI
Delivery Time: 3-5 working days
Payment Terms: T/T, Western Union, MoneyGram, PayPal
Supply Ability: 1000/Month

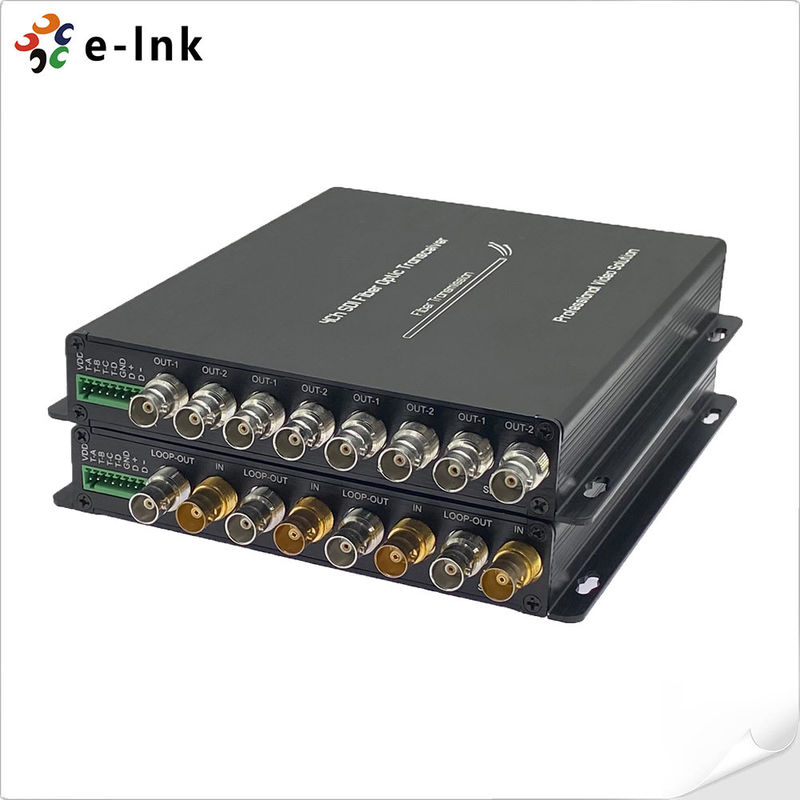

Model: LNK-3GSDI-4V1DT
Cechy
► 4-kanałowa transmisja wideo 3G/HD-SDI przez światłowód
► Automatyczna korekcja kabla w celu zapewnienia integralności sygnału
► Automatyczne ponowne taktowanie 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Bezpośrednio kompatybilny z systemami kamer 3G/HD-SDI i obsługuje wyjście pętli 4Ch
► Długa transmisja do 20 km (12,5 mil) (Inny dystans opcjonalny)
► Obsługuje 4Ch Tally
► Pełna cyfrowa transmisja na poziomie nadawczym bez kompresji;
► Obsługa 1Ch wstecznego RS485 i 4Ch Tally;
► Zakres temperatur pracy (-10℃~+55℃)
Indeksy techniczne
| Wejście SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI i Telecom/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| Liczba wejść: 4 | |
| Strata odbiciowa: >15DB | |
| Korekcja: 0-150m @3Gb/s | |
| Złącze: BNC | |
| Optyka | Kanał: 1 |
| Typ: jednomodowy | |
| Odległość transmisji: 20 km (Inny dystans opcjonalny) | |
| Strata odbiciowa: > 15dB | |
| Drżenie:< 0.2UI | |
| Złącze: FC/UPC (opcjonalnie SC, LC, ST) | |
| Wyjście SDI | Liczba wyjść: 4 |
| Poziom sygnału: nominalnie 800mV | |
| Czas narastania/opadania: 200ps | |
| Przeskok:< 10% amplitudy | |
| Strata odbiciowa: >15dB | |
| Drżenie:< 0.2UI | |
| Złącze: 75Ω BNC | |
| Dane | 1Ch RS-485 (pełny/półdupleks) i obsługa NRZ, RZI i Manchester |
| Maks. 57600bps dla RS485 | |
| Złącze: standardowe złącze śrubowe przemysłowe | |
| 4Ch Tally: A, B, C, D | |
| Zasilanie i wskazania środowiskowe | Temperatura pracy: -10℃～＋55℃ |
| Wejście zasilania: 1A@12VDC | |
| EMI/RFI: spełnia FCC Part 15 Class A, standard UE EMC | |
| Średni czas bezawaryjnej pracy: >100000 godzin | |
| Obsługiwane formaty wideo SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Zastosowanie
informacje dotyczące zamawiania
| LNK-HDSDI-4V1D4T | 4-kanałowe wideo HD-SDI z wyjściem pętli + 1Ch wsteczny RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używane parami |
| LNK-3GSDI-4V1D4T | 4-kanałowe wideo 3G-SDI z wyjściem pętli + wsteczny RS485 + 4Ch Tally, SM 20km, FC, w tym 1 nadajnik i 1 odbiornik, używane parami |
