Szczegóły produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: E-link
Orzecznictwo: ISO9001, CE, ROHS, FCC
Numer modelu: Seria LNK-3G-1v4H
Warunki płatności i wysyłki
Minimalne zamówienie: 1 para
Cena: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000/miesiąc
Odległość transmisji: |
550m-20Km |
Wprowadzanie/wypłata wideo napięcie: |
Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
Temperatura przechowywania: |
-40℃～+80℃ |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |
Odległość transmisji: |
550m-20Km |
Wprowadzanie/wypłata wideo napięcie: |
Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
Temperatura przechowywania: |
-40℃～+80℃ |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |

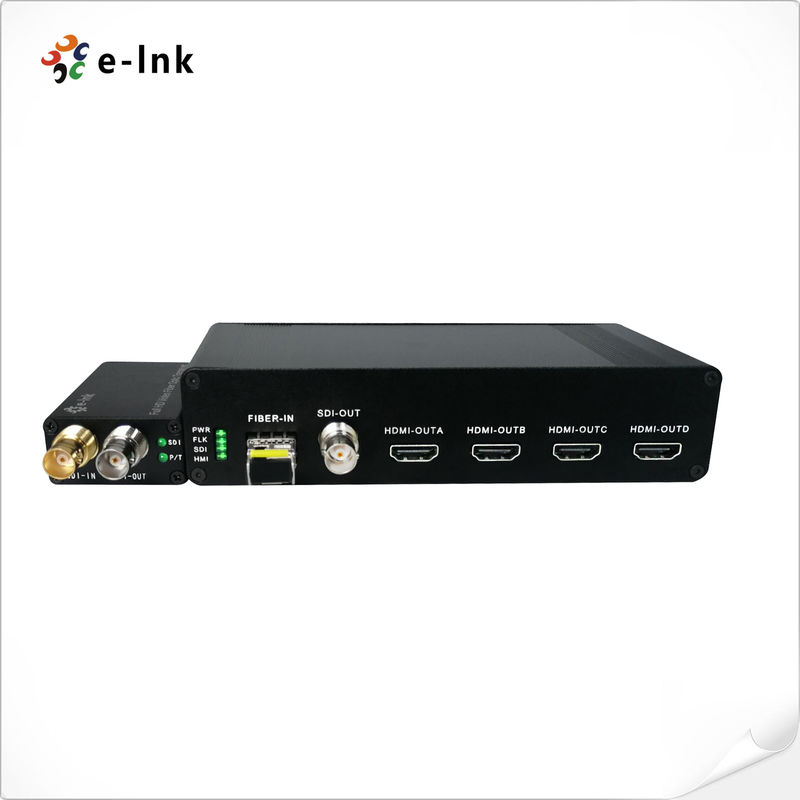

1Ch3G-SDI światłowód przedłużacz z 4Ch Wyjście HDMI
Model: Seria LNK-3G-1V4H
Przegląd
Seria LNK-3G-1V4H 3G-SDI światłowód przedłużacz obsługuje 1-kanałowe wideo 3G-SDI (z osadzonym dźwiękiem) przesyłane przez światłowód
kabel światłowodowy i monitoruje sygnał lokalnie przez wyjście pętli 3G-SDI. Konwertery wideo E-link 3G-SDI przez światłowód obejmują
jeden nadajnik z wyjściem pętli i jeden odbiornik z 1Ch 3G-SDI i 4Ch Wyjście HDMI.
Cechy
► Nadajnik z wejściem 1Ch 3G-SDI i wyjściem pętli
► Odbiornik z wyjściem 1Ch 3G-SDI i wyjściem 4Ch HDMI
► Automatyczne taktowanie ponowne 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Bezpośrednio kompatybilny z systemami kamer 3G-SDI
► Długa zdolność transmisji co najmniej 10 km (6,2 mil), do 80 km
► Wejście zasilania z listwy zaciskowej; Hot swap i hot plug;
► Pełna cyfrowa transmisja na poziomie nadawczym bez kompresji;
► super optyczny zakres dynamiczny i brak regulacji;
► technika światłowodowa WDM/CWDM/DWDM;
► przemysłowy zakres temperatur ultra-szeroki (-40℃~+85℃), dostosowany do różnych środowisk;
Indeksy techniczne
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simplex LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo - SDI | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75Ω |
| Napięcie wejścia/wyjścia wideo | Typowe: 1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Szybkość bitowa wideo | Maks. 3,2 Gb/s |
| Wzmocnienie różnicowe (10%～90% APL) | <1% |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
| SMPTE425M3Gb/s Mapowanie (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Wideo - HDMI | |
| Złącze | Żeńskie HDMI typ A |
| Impedancja | 100Ω |
| Rozdzielczość | Do 1920*1200@60Hz |
| Zasięg kabla HDMI | <5 metrów |
| Elektryczne | |
| Zasilacz | DC 5V |
| Pobór mocy | <5W |
| Wskaźnik LED | |
| PWR | Zasilanie |
| FLK | Połączenie światłowodowe |
| SDI | Wideo SDI |
| HMI | Wideo HDMI |
| Mechaniczne | |
| Wymiary (DxSxW) | Nadajnik: 72 x 42 x 22 mm |
| Odbiornik: 164 x 72 x 38 mm | |
| Waga | 1,5 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Pulpit |
| Środowiskowe | |
| Temperatura pracy | -20℃～+70℃ |
| Temperatura przechowywania | -40℃～+80℃ |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Aplikacja
Informacje dotyczące zamawiania
| Model | Opis |
| LNK-3G-1V4H | Przedłużacz światłowodowy 3G-SDI, nadajnik z wejściem 3G-SDI i wyjściem pętli, odbiornik z wyjściem 1Ch 3G-SDI i wyjściem 4Ch HDMI, SMF, złącze światłowodowe LC 20KM, używane parami |
