Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Orzecznictwo: ISO9001, CE, ROHS, FCC
Numer modelu: Seria LNK-3GSDI-4BV
Warunki płatności i wysyłki
Minimum Order Quantity: 1 pair
Cena: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000/miesiąc
Odległość transmisji: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Zużycie energii: |
<15 W |
Zasilacz: |
AC 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Odległość transmisji: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Zużycie energii: |
<15 W |
Zasilacz: |
AC 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |

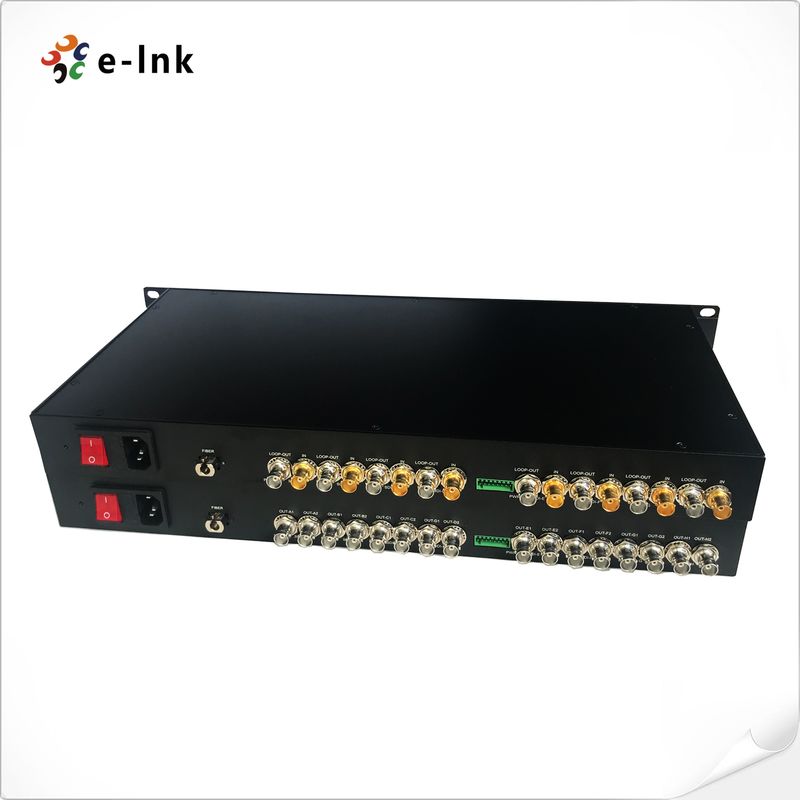

4-kanałowy Dwukierunkowy 3Konwerter światłowodowy G-SDI
Model: Seria LNK-3GSDI-4BV
Przegląd
Seria LNK-3GSDI-4BV obsługuje 4-kanałowy dwukierunkowy sygnał wideo wysokiej rozdzielczości 3G-SDI
przesyłany za pomocą pojedynczego kabla światłowodowego i monitoruje sygnał lokalnie za pomocą wyjścia pętli 3G/HD-SDI. Konwertery wideo E-link 3G-SDI over
Fiber Converters obejmują jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G-SDI. Konwertery światłowodowe E-link 3G-SDI
mogą jednocześnie przesyłać 4-kanałowe dwukierunkowe wideo 3G-SDI, 1-kanałowe dane RS-485 w odwrotnym kierunku, sygnał za pomocą pojedynczego
światłowodu. Jakość wideo do standardu nadawczego, jakość dźwięku do poziomu CD obsługuje format komunikacji danych RS-485 w odwrotnym kierunku.
Cechy
► 4-kanałowa dwukierunkowa transmisja wideo 3G-SDI przez światłowód
► Automatyczna korekcja kabla w celu zapewnienia integralności sygnału
► Automatyczne ponowne taktowanie 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Bezpośrednio kompatybilny z systemami kamer 3G-SDI i obsługuje protokoły danych RS-485 w odwrotnym kierunku
► Długa zdolność transmisji co najmniej 10 km (6,2 mil), do 120 km
► Wejście zasilania z listwą zaciskową do zastosowań przemysłowych
► Obsługuje wymianę podczas pracy i podłączanie podczas pracy
► Pełna cyfrowa transmisja na poziomie nadawczym bez kompresji;
► super optyczny zakres dynamiczny i brak regulacji przed użyciem;
► technika światłowodowa WDM/CWDM/DWDM;
► przemysłowy zakres temperatur (-40℃~+85℃), przystosowany do różnych środowisk;
Indeksy techniczne
Interfejs światłowodowy
| Interfejs światłowodowy | |
| Simplex LC | Odległość transmisji |
| 550m-20Km | Długość fali |
| 1310nm/1550nm | Wideo |
| Interfejs wideo | |
| BNC | Impedancja wejścia/wyjścia wideo |
| 75Ω | Napięcie wejścia/wyjścia wideo |
| Typowe: 1Vpp, Min 0,5Vpp, Max 1,5Vpp | Szybkość bitowa wideo |
| Maks. 3,2 Gb/s | Wzmocnienie różnicowe (10%～90% APL) |
| <1% | Obsługa formatu SDI |
| 625/25 PAL | 525/29.97 NTSC, 525/23.98 NTSC |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standard wideo SDI | |
| 270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) | SMPTE425M3Gb/s Mapowanie (3G-SDI) |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Dane | |
| Interfejs fizyczny | |
| Przemysłowa listwa zaciskowa ze śrubami | Typ danych |
| RS485 w odwrotnym kierunku | Obsługa częstotliwości/szybkości |
| Maks. 57600 bps dla RS485 | BER |
<10ˉ| p>9Elektryczne |
|
| Zasilacz | |
| AC 110~220V | Pobór mocy |
| <15W | Wskaźnik LED |
| SDI A/B/C/D/E/F/G/H | |
| Wideo SDI | PWR |
| Zasilanie | Mechaniczne |
| Wymiary (DxSxW) | |
| 19 cali 1U (483 x 220 x 44,45 mm) | Waga |
| 7KG/para | Obudowa |
| Aluminiowa obudowa | Opcje montażu |
| Montaż w szafie rack | Środowiskowe |
| Temperatura pracy | |
| -20℃～+70℃ | Temperatura przechowywania |
| -40℃～+80℃ | Wilgotność podczas pracy |
| 0~95% | MTBF |
| ≥100000 godzin | Informacje dotyczące zamawiania |
Model
| Opis | LNK-3GSDI-4BV |
| 1R | LNK-3GSDI-4BV |
| 1R4-kanałowe dwukierunkowe wideo SDI z wyjściem pętlowym + 1-kanałowe dane zwrotne RS485, 20 km, SM, FC, w tym 1 nadajnik i 1 odbiornik, używane parami |
