Optyczny mikro-ekstender HD/SD-SDI
, Optyczny mikro-ekstender 3G/HD/SD-SDI
Standardy sygnału: |
SD-SDI (270 Mb/s), HD-SDI (1,485 Gb/s), 3G-SDI (2,97 Gb/s) |
HD-SDI JITTER: |
<0,2UI (134s)@100 kHz, <1,0UI (673PS)@10 Hz |
SFP: |
Simplex LC, 3125 Gb / s. ≤120 km odległość transmisji |
Długość fali CWDM: |
1270 ~ 1610 nm, siatka 20 nm zgodnie z ITU-T |
Temperatura przechowywania: |
-40℃～+80℃ |
Wymiary (dł. x szer. x wys.): |
58x21x20mm |

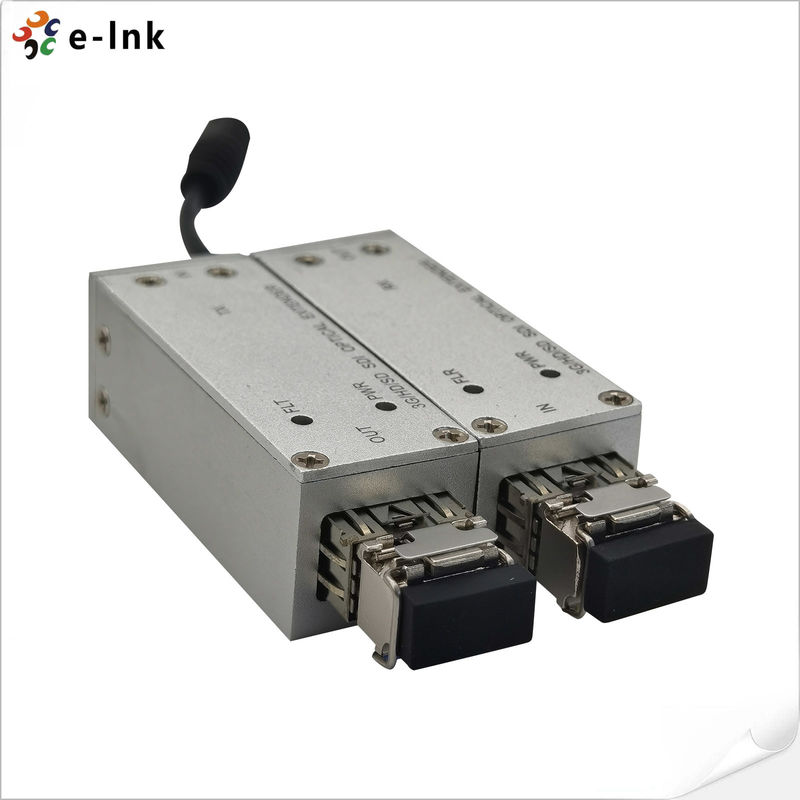

Mikroprzedłużacz optyczny SMB 3G/HD/SD-SDI
SMB 3G/HD/SD-SDI Optical Micro-Extender
Model:Seria LNK-M3G-SMB1V-20
Przegląd
LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI mikro rozszerzacz system przesyłu światłowodowego
jeden 3G-SDI, HD-SDI, SD-SDI wysokiej rozdzielczości wideo cyfrowego lub jeden strumień DVB-ASI poprzez jeden tryb lub multimod
światłowodowe obsługujące standardy SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI).
Technologia cyfrowej transmisji światłowodowej, bez konieczności dostosowywania, prosta w ustawieniu i prosta w obsłudze.
Seria mikro rozszerzaczy SDI wykorzystuje zasilanie 5V o niskim zużyciu energii.
Cechy
3G-SDI/HD-SDI/SD-SDI automatyczne rozpoznawanie sygnału, bez konieczności ręcznego wyboru
Odległość transmisji do 120 km
Technologia CWDM umożliwia transmisję do 16 (18) kanałów na jednym włóknie
️ Zgodne z normami SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
️ Zgodny z DVB-ASI ((EN50083-9)
Praktyczne wskazanie stanu diody LED. wskaźnik łącza światłowodowego, zasilanie.
Płyty PCB są przyjazne dla środowiska (bez Pb)
Płyty PCB z wielowarstwową konstrukcją zapewniającą stabilną i niezawodną transmisję sygnału
Wskaźniki techniczne
| Wprowadzenie SDI |
| Standardy wideo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Standardy sygnału |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
| Rozstrzygnięcie |
10 bitów |
| Poziom sygnału |
< 80mVp-p |
| Impedancja |
75Ω |
| Złącze |
MŚP |
| SWydajność DI |
| Poziom sygnału |
800mVp-p±10% |
| Czas wzrostu/spadku |
< 0,8 ns |
| Jitter HD-SDI |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Impedancja |
75Ω |
| Złącze |
MŚP |
| Interfejs optyczny |
| SFP |
Simplex LC, 3,125 Gbps. Odległość transmisji ≤ 120 km |
| Standardowa długość fali SM |
1310nm, 1550nm |
| długość fali CWDM |
1270~1610nm, sieć 20nm według ITU-T |
| Zakres temperatury |
0~70 ̊C |
| Elektryczne |
| Władza |
5VDC, 1A |
| Konsumpcja |
< 5W |
| Wskaźnik LED |
| FLT |
Status łącza światłowodowego (przekaźnik) |
| FLR |
Status łącza światłowodowego (odbiornik) |
| PWR |
Stan mocy |
| Wyroby mechaniczne |
| Wymiary (LxWxH) |
58 x 21 x 20 mm |
| Waga |
100 g/parę |
| Obudowa |
Aluminiowa obudowa |
| Opcje montażu |
Płytka |
| Środowiskowe |
| Temperatura pracy |
-20°C+70°C |
| Temperatura przechowywania |
-40°C+80°C |
| Wilgotność robocza |
0~95% |
| MTBF |
≥100000 godzin |
Zastosowanie
Informacje o zamówieniu
| Model |
Opis |
| LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM włącznie z nadajnikiem i odbiornikiem, stosowany w parach |
