Type of Extender: |
DVI signal over Optical Fiber Cable |
Video Support: |
Up to 720P/960P/1080p@60Hz, 4K*2K@30Hz |
Chroma Subsampling: |
Max 3840*2160@60Hz (4:2:0) Max 3840*2160@30Hz (4:4:4, 4:2:2) |
RS232: |
3 Pin terminal, Baud rate ≤ 38400 |
Storage Temperature: |
-20 ~ + 80°C |
Dimension (WxDxH): |
2.87 x 1.73 x 0.69in (73x44x17mm) |

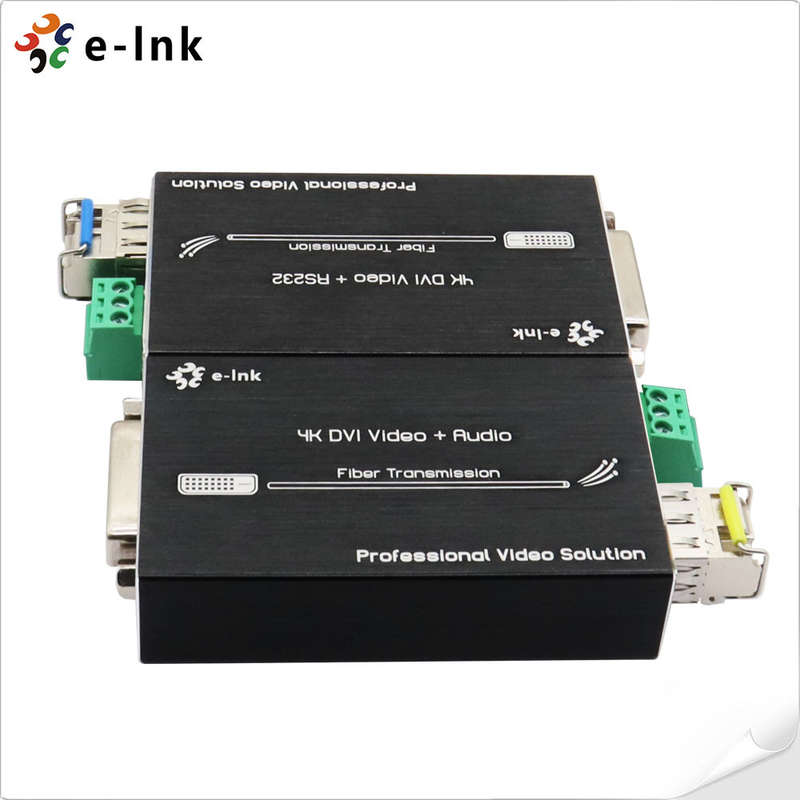

Mini 4K DVI Fiber Optic Extender z RS232
Mini 4K DVI światłowodowy Extender z RS232
Model: LNK-MDR4K
Przegląd
Seria LNK-MDR4K 4K DVI Fiber Extender została zaprojektowana do obsługi transmisji nieskompresowanego sygnału DVI
i sygnału RS232 przez światłowód na odległość do 80 km przy rozdzielczości maksymalnej 4K*2K@60Hz,
YUV 4:2:0.
Nadajnik konwertuje sygnał DVI na pojedynczy strumień danych szeregowych 10 Gb/s do transmisji przez światłowód.
Odbiornik konwertuje dane szeregowe z powrotem na sygnał DVI. Transceivery są zgodne z RoHS i nie zawierają ołowiu
zgodnie z wymaganiami w Europie i Chinach. Produkt ten jest idealny do wyświetlaczy wielkoekranowych, systemów konferencyjnych i
rozrywki domowej i tak dalej. Urządzenie ma zdolność antyinterferencyjną, aby zapewnić stabilność sygnału.
Cechy
► Obsługa DVI 1.0 i HDCP1.2
► Transmisja nieskompresowana, bez opóźnień, bez strat
► Szybkość transmisji do 10,2 Gbps
► Odległość transmisji do 80 km przez kabel światłowodowy
► Obsługuje wszystkie tryby do maksymalnie 4K*2K@60Hz, YUV 4:2:0
► Obsługa sygnału szeregowego RS232
► Auto EDID, dopasowanie do różnych typów urządzeń wyświetlających
► Możliwość podłączania na gorąco, odporność na EMI/RFI
► Miniaturowy kształt ułatwiający użytkowanie i instalację
► Temperatura pracy: -10~50°C
Indeksy techniczne
| Typ Extendera |
Sygnał DVI przez kabel światłowodowy |
| Sygnały wejściowe |
DVI |
| Złącze |
DVI-D |
| Obsługa sygnału |
Standard formatu DVI 1.0 i zgodność z HDCP |
| Obsługa wideo |
Do 720P/960P/1080p@60Hz, 4K*2K@30Hz |
| Obsługa audio |
Dolby TrueHD, Dolby Digital Plus, DTS, DTS-ES 6.1, DTSHD, DTS-HD-HRA, DTS-HD Master, (PCM-2CH) |
| Próbkowanie chrominancji |
Maks. 3840*2160@60Hz (4:2:0)
Maks. 3840*2160@30Hz (4:4:4, 4:2:2)
|
| EDID |
Dwukierunkowa (do przodu + do tyłu) transmisja:
Obsługa dynamicznego EDID, Plug & Play, nie ma potrzeby uczenia się
Jednokierunkowa (do przodu) transmisja:
Obsługa ręcznego uczenia się EDID
|
| RS232 |
3-pinowe złącze, prędkość transmisji ≤ 38400 |
| Złącze światłowodowe |
SFP/LC |
| Pasmo |
10,2 Gbps |
| Odległość transmisji |
300m (przez światłowód OM3) |
| Do 80 km (przez światłowód jednomodowy) |
| Temperatura pracy |
-10 ~ + 50°C |
| Temperatura przechowywania |
-20 ~ + 80°C |
| Wilgotność |
5% do 90% RH (bez kondensacji) |
| MTBF |
100 000 godzin |
| Wymiary (szer. x gł. x wys.) |
2,87 x 1,73 x 0,69 cala (73x44x17mm) |
| Waga |
60g / 0,13 funta |
| Zasilanie |
5V DC (USB-C) |
| Rozpraszanie mocy |
<5W |
| Aprobaty bezpieczeństwa |
CE, FCC, Rohs |
Zastosowanie
Informacje dotyczące zamawiania
| Model |
Opis |
| LNK-MDR4K-MM |
Mini DVI Fiber Extender: 1-Ch Sygnał DVI (4K*2K) + Wsteczny RS232, światłowód wielomodowy OM3, 300 metrów, LC, w tym 1 nadajnik i 1 odbiornik, wejście zasilania 5V DC |
| LNK- MDR4K-S20 |
Mini DVI Fiber Extender: 1-Ch Sygnał DVI (4K*2K) + Wsteczny RS232, światłowód jednomodowy, 20 km, LC, w tym 1 nadajnik i 1 odbiornik, wejście zasilania 5V DC |
| LNK- MDR4K-S40 |
Mini DVI Fiber Extender: 1-Ch Sygnał DVI (4K*2K) + Wsteczny RS232, światłowód jednomodowy, 40 km, LC, w tym 1 nadajnik i 1 odbiornik, wejście zasilania 5V DC |
| LNK- MDR4K-S80 |
Mini DVI Fiber Extender: 1-Ch Sygnał DVI (4K*2K) + Wsteczny RS232, światłowód jednomodowy, 80 km, LC, w tym 1 nadajnik i 1 odbiornik, wejście zasilania 5V DC |
