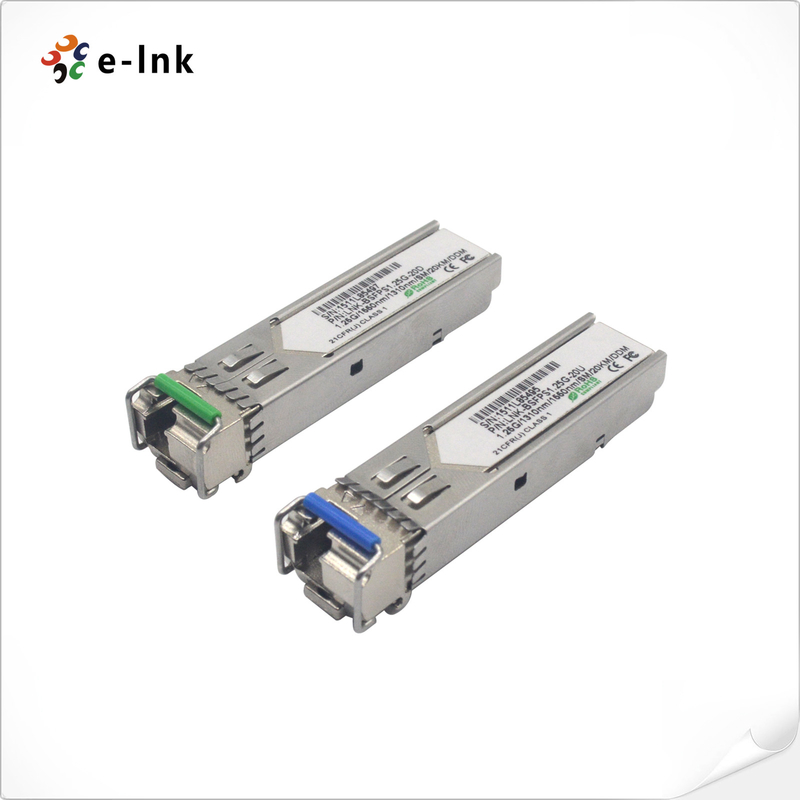

1.25Gbps SFP Bi-Directional Transceiver, 20km Reach 1310nm TX / 1490nm RX
Akcesoria włóknooptyczneZalety:
Transceiwery SFP-BIDI to wysokiej wydajności, opłacalne moduły obsługujące podwójną prędkość transmisji danych
1,25Gbps/1,0625Gbps i odległość transmisji 20 km z SMF.
Odbiornik składa się z trzech części: nadajnika laserowego DFB, fotodiody PIN zintegrowanej
Wszystkie moduły spełniają wymagania klasy I lasera
wymagania bezpieczeństwa.
Transceiwery są zgodne z SFP Multi-Source Agreement (MSA) i SFF-8472.
Informacje, prosimy zapoznać się z MSA SFP
Diagram bloku modułu
Zastosowanie
Parametry techniczne
Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka | Uwaga: | ||
Przekaźnik | ||||||||
Długość fali środkowej | λc | 1290 | 1310 | 1330 | nm | |||
Szerokość widma (-20dB) | ∆λ | 1 | nm | |||||
Współczynnik tłumienia w trybie bocznym | SMSR | 30 | dB | |||||
Średnia moc wyjściowa | Pout | - 5 | 0 | dBm | 1 | |||
Wskaźnik wyginięcia | Wylotowe | 9 | dB | |||||
Czas wzrostu/spadku optycznego (20%~80%) | tr/tf | 0.26 | n | |||||
Dyferencjał wahań danych wejściowych | VIN | 400 | 1800 | mV | 2 | |||
Impedancja różnicowa wejścia | ZIN | 90 | 100 | 110 | Ω | |||
Wyłączyć TX | Wyłączyć | 2.0 | Vcc | V | ||||
Włącz | 0 | 0.8 | V | |||||
Błąd TX | Wina | 2.0 | Vcc | V | ||||
Normalne | 0 | 0.8 | V | |||||
Odbiornik | ||||||||
Długość fali środkowej | λc | 1470 | 1490 | 1510 | nm | |||
Wrażliwość odbiornika | - 23 | dBm | 3 | |||||
Przesyłka odbiornika | -3 | dBm | 3 | |||||
Kwota ekspozycji | LosyD | -24 | dBm | |||||
Wpływ z tytułu strat | LosyA | -35 | dBm | |||||
LOS histereza | 1 | 4 | dB | |||||
Wynik danych różnica wahania | Vout | 400 | 1800 | mV | 4 | |||
Losy | Wysoki | 2.0 | Vcc | V | ||||
Niski | 0.8 | V |
Czas i urządzenia elektryczne
Parametry | Symbol | Min. | Typowe | Maksymalnie | Jednostka |
Tx wyłączyć czas ujemny | t_on | 1 | ms | ||
Tx wyłączyć czas stwierdzenia | t_off | 10 | μs | ||
Czas inicjalizacji, w tym resetowanie błędu Tx | t_init | 300 | ms | ||
Czas stwierdzenia błędu Tx | t_fault | 100 | μs | ||
Wyłączyć resetowanie | t_reset | 10 | μs | ||
Losy dotyczące czasu | t_loss_on | 100 | μs | ||
Losy z tytułu odzyskania prawa | t_loss_off | 100 | μs | ||
Serial ID Clock Rate | f_serial_clock | 400 | KHz | ||
MOD_DEF (0:2) - Wysoki | VH | 2 | Vcc | V | |
MOD_DEF (0:2) - Niski | VL | 0.8 | V |
Specyfikacja diagnostyczna
Parametry | Zakres | Jednostka | Dokładność | Kalibracja |
Temperatura | 0 do +70 | °C | ± 3°C | Wewnętrzne / Zewnętrzne |
-40 do +85 | ||||
napięcie | 3.0 do 3.6 | V | ± 3% | Wewnętrzne / Zewnętrzne |
Prąd strumieniowy | 0 do 100 | mA | ± 10% | Wewnętrzne / Zewnętrzne |
TX Power | - 5 do 0. | dBm | ±3dB | Wewnętrzne / Zewnętrzne |
RX Power | -23 do -3 | dBm | ±3dB | Wewnętrzne / Zewnętrzne |
