Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Orzecznictwo: CE, RoHS, FCC
Numer modelu: LNK-3GSDI-8V
Warunki płatności i wysyłki
Minimum Order Quantity: 1pair
Cena: negotiable
Packaging Details: SDI Fiber Extender Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 2000 pairs per month
Nazwa produktu: |
Konwerter światłowodowy SDI |
Zasilacz: |
AC 110~220V |
Odległość transmisji: |
20KM |
Rodzaj włókna: |
tryb pojedyńczy |
Obudowa: |
Aluminiowa obudowa |
Waga: |
7 kg/para |
Nazwa produktu: |
Konwerter światłowodowy SDI |
Zasilacz: |
AC 110~220V |
Odległość transmisji: |
20KM |
Rodzaj włókna: |
tryb pojedyńczy |
Obudowa: |
Aluminiowa obudowa |
Waga: |
7 kg/para |

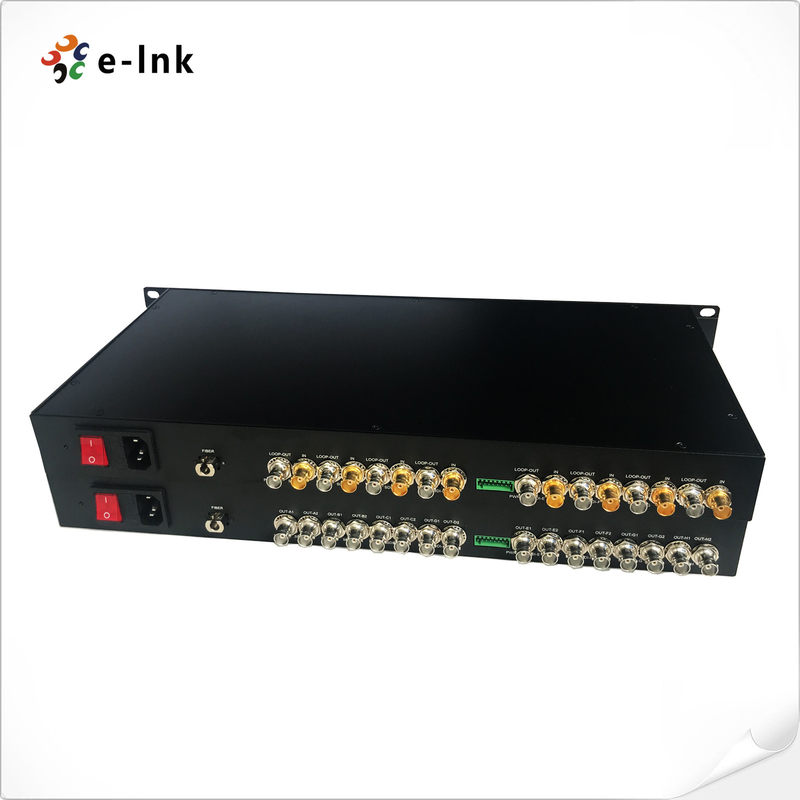

Seria LNK-SDI-8V obsługuje 8-kanałowe standardy sygnałów wideo o wysokiej rozdzielczości, które są przesyłane i monitorowane za pośrednictwem jednego kabla światłowodowego.Możliwe jest uzyskanie sygnału 3G-SDI 1080p za pośrednictwem jednostki nadajnika i odbiorcy, który jest częścią konwertera E-link 3G-SDI Video over Fiber.E-link SD/HD/3G-SDI Fiber Converter może przesyłać 8-Ch SD/HD/3G-SDI Video i 1-Ch Reverse RS-485 sygnał danych poprzez jedno włókno optycznePonadto jakość wideo jest w stanie osiągnąć standardy transmisji, podczas gdy dźwięk jest ustawiony na poziomie płyty CD. Co więcej, obsługuje nawet formaty komunikacji danych RS-485 odwrotnego.
Ta transmisja wideo światłowodowa jest doskonałym wyborem dla wysokiej jakości transmisji 8-kanałowej SD/HD/3G-SDI.Automatycznie wyrównuje kable w celu zapewnienia integralności sygnału i zapewnia automatyczne reglocking od 270Mbit/s - 1.48Gbit/s - 3Gbit/s. Dodatkowo jest bezpośrednio kompatybilny z systemami kamer 3G-SDI i działa z protokołami danych Reverse RS-485.
Ta optymalna transmisja wideo wizualna posiada również imponującą odległość, umożliwiającą przesyłanie danych do 10 km, a nawet do 120 km.Wyjście bloku końcowego umożliwia zastosowanie w przemyśle i obsługuje wymianę ciepłą i wtykanie ciepłeWykorzystując pełną cyfrową transmisję poziomu transmisji bez kompresji, technologię światłowodowego WDM/CWDM/DWDM oraz superoptyczny zakres dynamiczny, łatwo jest rozwiązywać problemy i monitorować.
| Interfejs światłowodowy | |
| Interfejs włókna | Simplex LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Wsparcie formatu SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI | |
| Dane | |
| Interfejs fizyczny | Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych | Odwrotny RS485 |
| Wsparcie częstotliwości/stopień | Maks. 57600bps dla RS485 |
| BER | < 10 ‰9 |
| Elektryczne | |
| Adapter zasilania | AC 110~220V |
| Zużycie energii | < 15 W |
| Wskaźnik LED | |
| SDI A/B/C/D/E/F/G/H | Wideo SDI |
| PWR | Zasilanie |
| Wyroby mechaniczne | |
| Wymiary (LxWxH) | 19 cali 1U (483 x 220 x 44.45 mm) |
| Waga | 7 kg/parę |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Włókna |
| Środowiskowe | |
| Temperatura pracy | -20°C+70°C |
| Temperatura przechowywania | -40°C+80°C |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Zapewniamy wsparcie techniczne i serwis dla naszego konwertera SDI Fiber. Nasz zespół obsługi jest dostępny, aby odpowiedzieć na wszelkie pytania dotyczące naszego produktu.
Nasz zespół zapewnia pomoc techniczną w zakresie instalacji, konfiguracji i rozwiązywania problemów.i wsparcie wideo.
Staramy się zapewnić najwyższy poziom obsługi klienta i zapewnić naszym klientom najlepsze możliwe doświadczenie z naszym produktem.
Produkty SDI Fiber Converter powinny być odpowiednio pakowane i wysyłane, aby zapewnić bezpieczną dostawę produktu.Następujące kroki należy wykonać podczas pakowania i wysyłki produktów SDI Fiber Converter:
| Model | Opis |
| LNK-SDI-8V | 19" 1U 8-Ch HD-SDI Video z Loop-out, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane w parach |
| LNK-SDI-8V1R | 19" 1U 8-Ch HD-SDI Video z Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
| LNK-SDI-8V1A | 19" 1U 8-Ch HD-SDI Video z Loop-out + 1-Ch Forward Audio, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
| LNK-3GSDI-8V | 19" 1U 8-Ch 3G-SDI 1080P Video z Loop-out, 20km, SM, LC, w tym 1 nadajnik i 1 odbiornik, używane w parach |
| LNK-3GSDI-8V1R | 19" 1U 8-Ch 3G-SDI 1080P Video z Loop-out + 1-Ch RS485 Reverse Data, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
| LNK-3GSDI-8V1A | 19" 1U 8-Ch 3G-SDI 1080P Video z Loop-out + 1-Ch Forward Audio, 20km, SM, LC, w tym 1 nadajnik & 1 odbiornik, używany przez pary |
