Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: LN K-MIDI
Warunki płatności i wysyłki
Minimalne zamówienie: 1 para
Cena: $25-369
Szczegóły pakowania: Standardowy pakiet eksportowy nadajnika-odbiornika światłowodowego 3G SDI
Czas dostawy: 5-12 dni roboczych
Zasady płatności: Akredytywy, T/T, Western Union,
Możliwość Supply: 1000 par/miesiąc
Nazwa produktu: |
Konwerter 3G/HD/SD-SDI, RS422 |
Pobór energii: |
15 W |
Odległość transmisji: |
Włókno SM 10+km, MM 300m |
złącze optyczne: |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (nieobowiązkowe) |
Interfejs: |
4-pinowe złącze XLR (męskie) / 5-pinowe XLR (żeńskie) / gniazdo słuchawkowe 3,5 mm |
Dane: |
Odpowiedź: |
Port: |
10/100 łącznik RJ-45 Base-T |
Nazwa produktu: |
Konwerter 3G/HD/SD-SDI, RS422 |
Pobór energii: |
15 W |
Odległość transmisji: |
Włókno SM 10+km, MM 300m |
złącze optyczne: |
Dal LC /FC/ST/SC/MX/ Lemo / Neutrino (nieobowiązkowe) |
Interfejs: |
4-pinowe złącze XLR (męskie) / 5-pinowe XLR (żeńskie) / gniazdo słuchawkowe 3,5 mm |
Dane: |
Odpowiedź: |
Port: |
10/100 łącznik RJ-45 Base-T |

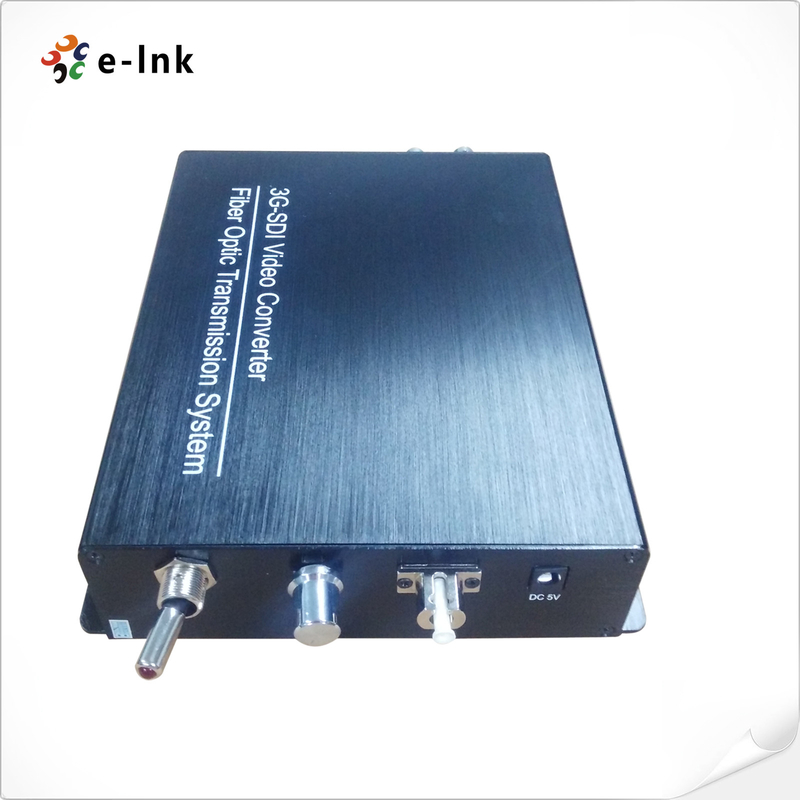

3G/HD/SD- SDI, RS422, Audio, Ethernet, Tally, Intercom & Return Video over Fiber Multiplexer
Zalety
Wspiera SMPTE 3G, HD i SD-SDI
Automatyczne wyrównanie kabli w celu zapewnienia integralności sygnału
Z zdalnym i tally i audio (interkom) i zwrot wideo
¥ 10/100 Ethernet
Automatyczne wyrównanie kabli w celu zapewnienia integralności sygnału
Typ sygnału obsługiwanego: od 270 Mbit/s do 3 Gbit/s zgodnie ze standardami SMPTE 424M, SMPTE 292M i SMPTE 259M, DVB-ASI
¢ Bezpośrednio kompatybilny z systemami kamer 3G/HD/SD-SDI i obsługuje protokoły danych RS-232, RS-422 i RS-485
10+Km na światłowodu jednowarunkowego lub 300m na światłowodu wielowarunkowego
Wprowadzenie zasilania bloku końcowego, wymiana ciepła i podłączenie ciepłe
Seria LN K-MIDI umożliwia transmisję 3G, HD lub SD-SDI zgodnie z SMPTE 424M-2006, 292 i 259 z możliwością przesyłania 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally,Intercom & Return Video przez światło jedno- lub wielo-trybSystem przesyła sygnał 3G/HD-SDI z kamery do stacji bazowej i zwrot wideo (3G/HD-SDI), dane zdalnego sterowania, blokadę gen, interkom,liczbaSystem umieszcza wszystkie sygnały potrzebne do wielokomerycznej produkcji 3G/HD-SDI na kablu SM/MM taktycznym lub hybrydowym SMPTE, zapewniając solidne,bezproblemowa łączność w każdym studiu lub zdalnej produkcji.
Wskaźniki techniczne
| Interfejs światłowodowy | |
| Interfejs włókna | Simplex LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Wsparcie formatu SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI | |
| Dane | |
| Interfejs fizyczny | Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych | Odwrotny RS485 |
| Wsparcie częstotliwości/stopień | Maks. 57600bps dla RS485 |
| BER | < 10 ‰9 |
| Elektryczne | |
| Adapter zasilania | AC 110~220V |
| Zużycie energii | < 15 W |
| Wskaźnik LED | |
| SDI A/B/C/D/E/F/G/H | Wideo SDI |
| PWR | Zasilanie |
| Wyroby mechaniczne | |
| Wymiary (LxWxH) | 19 cali 1U (483 x 220 x 44.45 mm) |
| Waga | 7 kg/parę |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Włókna |
| Środowiskowe | |
| Temperatura pracy | -20°C+70°C |
| Temperatura przechowywania | -40°C+80°C |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
RS422Przypisanie portu danych i połączenia pinów
W przypadku połączeń wejściowych i wyjściowych danych należy zauważyć następujące przypisanie szpilki:
|
Przypisanie szpilki (Przepustnik śruby) Blok) |
1 | 2 | 3 |
| RS422(3-przewody) | GND | IN/OUT+(A) | IN/OUT-(B) |
3-przewodowy RS422Diagram połączeń komunikacji danych pełnego dupleksu:
Końcówka nadajnika Odbiornik końca
| Wyposażenie użytkownika | DATA PORT (3-PIN) | DATA PORT (3-PIN) | Wyposażenie użytkownika | ||
| GND | |
1 GND | 1 IN(+) | |
TX(+) |
| IN/OUT+(A) | |
2 IN(-) | 2 IN(-) | |
TX(-) |
| RX(+) | |
3 OUT ((+) | 3 OUT ((+) | |
RX(+) |
