Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Orzecznictwo: CE, RoHS, FCC
Model Number: LNK-AA4CM2-5
Warunki płatności i wysyłki
Minimum Order Quantity: 1PCS
Cena: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Nazwa produktu: |
Aktywny kabel optyczny 40G |
Kolor kabla: |
Pomarańczowy |
Typ złącza: |
QSFP+ do QSFP+ |
Rodzaj kabla: |
Kabel AOC |
Długość kabla: |
5 metrów |
Materiał płaszcza kablowego: |
PVC |
Odległość transmisji: |
100 metrów |
Temperatura pracy: |
-5 ~ 75 ℃ |
Nazwa produktu: |
Aktywny kabel optyczny 40G |
Kolor kabla: |
Pomarańczowy |
Typ złącza: |
QSFP+ do QSFP+ |
Rodzaj kabla: |
Kabel AOC |
Długość kabla: |
5 metrów |
Materiał płaszcza kablowego: |
PVC |
Odległość transmisji: |
100 metrów |
Temperatura pracy: |
-5 ~ 75 ℃ |

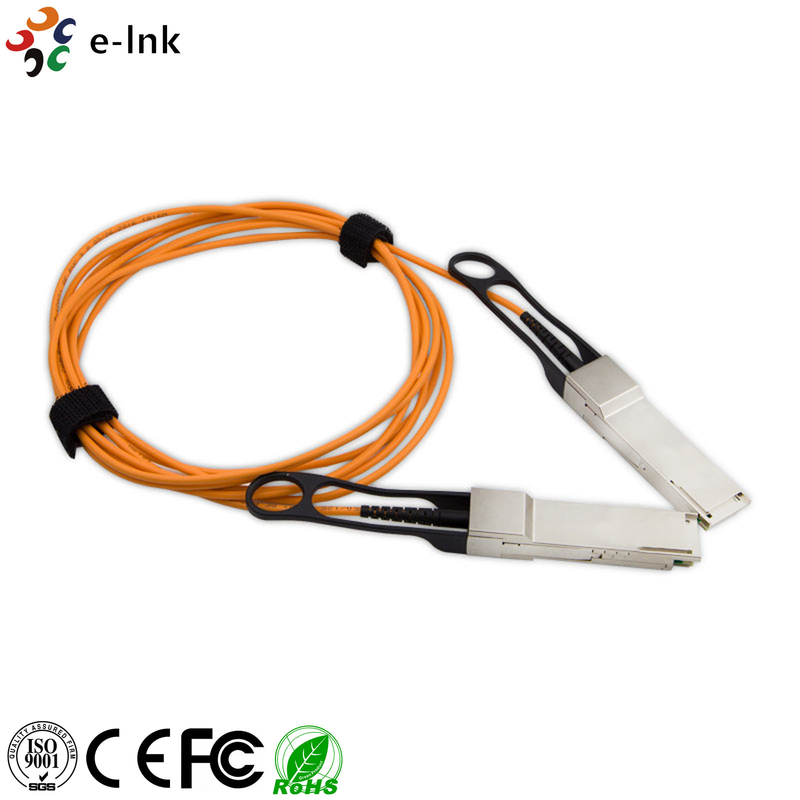

Seria LNK-AA4CMX-XXX firmy E-link jest kablem aktywnym optycznym (AOC) idealnym dla sieci danych o dużej przepustowości wymagających szybkich, niezawodnych połączeń.
Quad Small Form-factor Pluggable (QSFP) jest zgodny z 40GBASE-SR4. Jest zgodny z QDR, DDR, SDR (Infiniband) i jest zdolny do dwukierunkowego równoległego połączenia.3125Gb/s na pasPonadto oferuje niskie zużycie energii i dwa rodzaje złączy, złącza niskiego profilu i złącza elektryczne 38-pin.Posiada również wielofunkcyjny zestaw włókienInterfejs zarządzania I2C zapewnia, że urządzenie jest w stanie wytrzymać temperaturę od 0 do 70 stopni.Napięcie zasilania używane do tego urządzenia wynosi 3.3V.
Wartości te stanowią próg uszkodzenia modułu.Przesunięcie przekraczające dowolne z indywidualnych maksymalnych wartości absolutnych może spowodować natychmiastowe katastrofalne uszkodzenie modułu, nawet jeśli wszystkie pozostałe parametry są w zalecanych warunkach pracy..
Tabela 1 Maksymalne wartości absolutne
|
Parametry |
Warunki |
Min. |
Maksymalnie |
Jednostki |
|
Napięcie zasilania na poziomie 3,3 V |
|
- 0.5 |
3.75 |
V |
|
Napięcie na podkładach I/O |
|
- 0.5 |
VDD+0.5 |
V |
|
Zmiany różnicowe wejścia |
|
|
1.5 |
Vpp |
|
Temperatura przechowywania |
Nie kondensujące |
-40 |
85 |
Celsjusz |
|
Zakres temperatury obudowy z napędem |
Nie kondensujące |
- 5 |
70 |
Celsjusz |
|
Względna wilgotność |
|
5 |
85 |
% |
|
Włókno statycznego rozładowania na szybkich szpilkach |
Model ludzkiego ciała |
|
500 |
V |
|
Prężność rozładowania statycznego na innych szpilkach |
Model ludzkiego ciała |
|
2000 |
V |
|
Wydalanie powietrza do obudowy QSFP |
Badanie kryterium B EN61000-4-2 |
|
15 |
kV |
|
Rozładowanie kontaktowe do obudowy QSFP |
Badanie kryterium B EN61000-4-2 |
|
8 |
kV |
Tabela 2 Zalecane warunki eksploatacji
|
Parametry |
Warunki |
Min. |
Typowy. |
Maksymalnie |
Jednostki |
|
Prędkość danych na pas |
8B/10BCodujący, 64B/66B kodujący |
1 |
10.3125 |
10.5 |
Gbit/s |
|
3.3V napięcie zasilania |
|
3.13 |
3.3 |
3.47 |
V |
|
Hałas zasilania, w tym faliste |
1 kHz do częstotliwości działania mierzonej w VCC_HOST |
|
|
50 |
mVpp |
|
Temperatura obudowy |
|
0 |
35 |
70 |
Celsjusz |
Stół.3Specyfikacja nadajnika (elektryczny)
|
Parametry |
Punkty testowe |
Min. |
Max, proszę. |
Jednostki |
Warunki |
|
Tolerancja napięcia wejściowego z jednego końca |
TP1a |
- 0.3 |
4 |
V |
Powołuje się na sygnał TP1 wspólny ((Wewnętrznie sprzężony AC) |
|
Zmiana napięcia wejściowego |
TP1a |
200 |
1600 |
mVpp |
Różnica szczytowa do szczytowej |
|
Tolerancja napięcia wejściowego wspólnego trybu AC |
TP1a |
15 |
- |
mV |
RMS |
|
Strata zwrotu różnicowego wejścia |
TP1 |
Zobacz IEEE |
- |
dB |
10 MHz do 11,1 GHz |
|
Strata zwrotu z różnicowego wprowadzania w trybie wspólnym |
TP1 |
10 |
- |
dB |
10 MHz do 11,1 GHz |
|
Tolerancja drgawek J2 |
TP1a |
0.17 |
- |
UI |
|
|
J9 tolerancja drgawek |
TP1a |
0.29 |
- |
UI |
|
|
Tolerancja zmniejszenia szerokości impulsu zależnego od danych (DDPWS) |
TP1a |
0.07 |
- |
UI |
|
|
Koordynaty maski do oczu: |
TP1a |
Wartości specyfikacji |
|
UI |
Wskaźnik trafienia = 5 x 10-5 |
Stół.4 OdbiorcaSpecyfikacja (elektryczna)
|
Parametry |
Punkty testowe |
Min. |
Rodzaj |
Max, proszę. |
Jednostki |
Warunki |
|
|
Jednostronne napięcie wejściowe |
TP4 |
- 0.3 |
- |
4 |
V |
Powołane na wspólny sygnał |
|
|
Wejście w trybie wspólnym AC |
TP4 |
- |
- |
7.5 |
mV |
RMS |
|
|
Wynik różniczkowy |
TP4 |
- |
320 |
- |
mV |
Szczegóły w |
|
|
- |
420 |
- |
mV |
Ustawienie domyślne |
|||
|
- |
740 |
- |
mV |
|
|||
|
- |
- |
50 |
mV |
Stanowisko zatłoczone |
|||
|
Niezgodność zakończenia |
TP4 |
- |
- |
5 |
% |
|
|
|
Wynik różnicowy |
TP4 |
Zobacz IEEE 802.3ba |
|
- |
dB |
10 MHz do 11,1 GHz |
|
|
Wyjście w trybie wspólnym |
TP4 |
Zobacz IEEE 802.3ba |
- |
- |
dB |
10 MHz do 11,1 GHz |
|
|
czas przejścia wyjściowego, |
TP4 |
28 |
- |
- |
ps |
|
|
|
J2 wydajność drgawek |
TP4 |
- |
- |
0.42 |
UI |
|
|
|
J9 wyjście drgawek |
TP4 |
- |
- |
0.65 |
UI |
|
|
|
Koordynaty maski do oczu: |
TP4 |
Wartości specyfikacji
|
|
|
UI |
Wskaźnik trafienia = 5 x 10-5 |
|
Nasza firma oferuje kompleksowe wsparcie techniczne i usługi dla akcesoriów włóknooptycznych.Nasz zespół techniczny może pomóc w rozwiązywaniu problemów z akcesoriami z włókna optycznego i doradzić, jak zoptymalizować wydajność produktuDodatkowo, nasz zespół może pomóc wybrać odpowiedni akcesorium światłowodowe dla Twoich konkretnych potrzeb.Możemy też pomóc w tym..
Nasze akcesoria z włókna optycznego pakowane są w specjalistyczne materiały, aby zapewnić maksymalną ochronę podczas transportu.Wszystkie produkty będą bezpiecznie pakowane w foliowe opakowania i kartony, aby zapobiec uszkodzeniu.
Wszystkie zamówienia wysyłamy za pośrednictwem UPS, FedEx i UPS. W zależności od miejsca docelowego, wielkości i wagi paczki wybierzemy najbardziej odpowiedniego przewoźnika.Możemy również zorganizować przyspieszoną wysyłkę na żądanie.
Należy pamiętać, że wszystkie koszty wysyłki nie podlegają zwrotowi. Nie ponosimy odpowiedzialności za opóźnienia spowodowane nieprzewidzianymi okolicznościami lub nieprawidłowymi adresami wysyłki.
Jeśli masz jakiekolwiek pytania dotyczące naszego opakowania i wysyłki, nie wahaj się skontaktować z nami.
| Numer części | Wskaźnik danych | Długość | Rodzaj złącza | Rodzaj kabla | Zakres temperatury | Włóczno |
| LNK-AA4CM2-1 | Do 40G | 1 m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-2 | Do 40G | 2 m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-3 | Do 40G | 3 m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-5 | Do 40G | 5m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-7 | Do 40G | 7m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-10 | Do 40G | 10m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-15 | Do 40G | 15 m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-20 | Do 40G | 20m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-25 | Do 40G | 25m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-30 | Do 40G | 30m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-50 | Do 40G | 50 metrów | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-75 | Do 40G | 75m | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
| LNK-AA4CM2-100 | Do 40G | 100 metrów | QSFP+ do QSFP+ | Kabel AOC | 0-70°C | PVC |
