Szczegóły produktu
Place of Origin: China
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Model Number: LNK-M3G-SMB1V-20
Warunki płatności i wysyłki
Minimum Order Quantity: 1pair
Cena: $25-369
Szczegóły pakowania: Standardowy pakiet eksportowy nadajnika-odbiornika światłowodowego 3G SDI
Delivery Time: 5-12 working days
Payment Terms: L/C, T/T, Western Union,
Supply Ability: 1000pairs/month
Nazwa produktu: |
3G SDI optyczny rozszerzacz |
Standardy sygnału: |
SD-SDI, HD-SDI, 3G-SDI |
Złącze: |
małe i średnie firmy |
Rodzaj włókna: |
Jednopodobny LC Simplex |
Długość fali CWDM: |
1270 ~ 1610 mil morskich |
Zasilanie: |
5VDC 1A |
Wymiary (dł. x szer. x wys.): |
58x21x20mm |
Waga: |
100 g/para |
Obudowa: |
Aluminiowa obudowa |
Temperatura pracy: |
-20℃～+70℃ |
Nazwa produktu: |
3G SDI optyczny rozszerzacz |
Standardy sygnału: |
SD-SDI, HD-SDI, 3G-SDI |
Złącze: |
małe i średnie firmy |
Rodzaj włókna: |
Jednopodobny LC Simplex |
Długość fali CWDM: |
1270 ~ 1610 mil morskich |
Zasilanie: |
5VDC 1A |
Wymiary (dł. x szer. x wys.): |
58x21x20mm |
Waga: |
100 g/para |
Obudowa: |
Aluminiowa obudowa |
Temperatura pracy: |
-20℃～+70℃ |

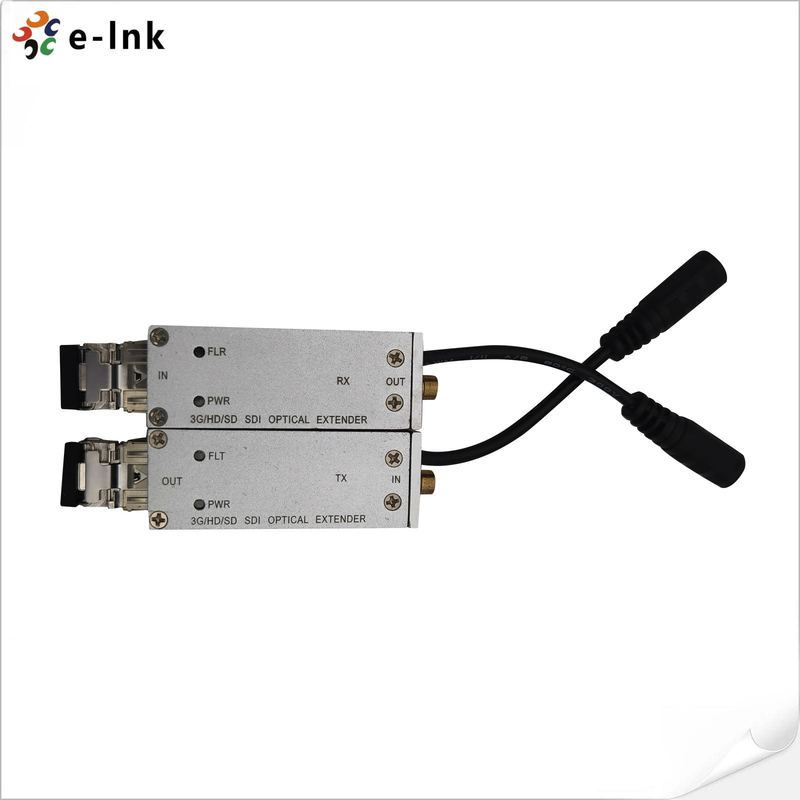

Mikro 3G SDI Fiber Optical Extender Single Mode Fiber LC 20KM SMB Connector
Zalety rozszerzacza światła 3G-SDI
/Całkowicie cyfrowa transmisja bez strat, bez kompresji ani opóźnienia, synchroniczna transmisja dźwięku i wideo;
/kod patologiczny poziomu transmisji;
/obsługuje jeden kanał wejścia 3G-SDI i wbudowaną synchroniczną transmisję dźwięku;
/obsługa dwukierunkowej transmisji sygnału RS485/RS232;
/obsługa dwukierunkowej zewnętrznej transmisji dźwięku stereo;
/nadajnik obsługuje wyjście pierścieniowe, a odbiornik obsługuje wyjście podwójne;
/Duża kompatybilność, bez wyboru źródeł sygnału i urządzeń;
/Wskaźnik stanu LED do monitorowania w czasie rzeczywistym parametrów takich jak zasilanie, ścieżka optyczna, wideo itp.
Wskaźniki techniczne 3G SDI przez światłowodowy nadajnik i odbiornik
|
Wprowadzenie SDI |
|
|
Standardy wideo |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
|
Standardy sygnału |
SD-SDI ((270 Mbps), HD-SDI ((1.485 Gbps), 3G-SDI ((2.97 Gbps) |
|
Rozstrzygnięcie |
10 bitów |
|
Złącze |
MŚP |
|
SWydajność DI |
|
|
Jitter HD-SDI |
< 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
|
SDI Jitter |
< 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
|
Impedancja |
75Ω |
|
Złącze |
MŚP |
|
Interfejs optyczny |
|
|
SFP |
Simplex LC, 3,125 Gbps. Odległość transmisji ≤ 120 km |
|
Standardowa długość fali SM |
1310nm, 1550nm |
|
długość fali CWDM |
1270~1610nm, sieć 20nm według ITU-T |
|
Zakres temperatury |
0~70 ̊C |
|
Elektryczne |
|
|
Władza |
5VDC, 1A |
|
Konsumpcja |
< 5W |
|
Wskaźnik LED |
|
|
FLT |
Status łącza światłowodowego (przekaźnik) |
|
FLR |
Status łącza światłowodowego (odbiornik) |
|
PWR |
Stan mocy |
|
Wyroby mechaniczne |
|
|
Wymiary (LxWxH) |
58 x 21 x 20 mm |
|
Waga |
100 g/parę |
|
Obudowa |
Aluminiowa obudowa |
|
Opcje montażu |
Płytka |
|
Środowiskowe |
|
|
Temperatura pracy |
-20°C+70°C |
|
Temperatura przechowywania |
-40°C+80°C |
|
Wilgotność robocza |
0~95% |
|
MTBF |
≥100000 godzin |
Informacje o zamówieniu przetwarzacza światłowodowego 3G-SDI
|
Model |
Opis |
|
LNK-M3G-SMB1V-20 |
SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, Single Mode, 20KM włącznie z nadajnikiem i odbiornikiem, używany w parach |
