Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: CE
Numer modelu: LN K-MIDI
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: negotiable
Szczegóły pakowania: Przemysłowe wielokanałowe konwertery szeregowe RS-232/422/485 na światłowód Standardowe opakowanie k
Czas dostawy: 7-10 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000000 sztuk / miesiąc
Temperatura przechowywania: |
-40°C do 85°C |
Wymiary (dł. x szer. x wys.): |
172 mm * 167 mm * 45 mm (dł. x szer. x wys.) |
Waga: |
4 kg |
temperatura robocza: |
-10°C do +75°C |
Temperatura przechowywania: |
-40°C do 85°C |
Wymiary (dł. x szer. x wys.): |
172 mm * 167 mm * 45 mm (dł. x szer. x wys.) |
Waga: |
4 kg |
temperatura robocza: |
-10°C do +75°C |

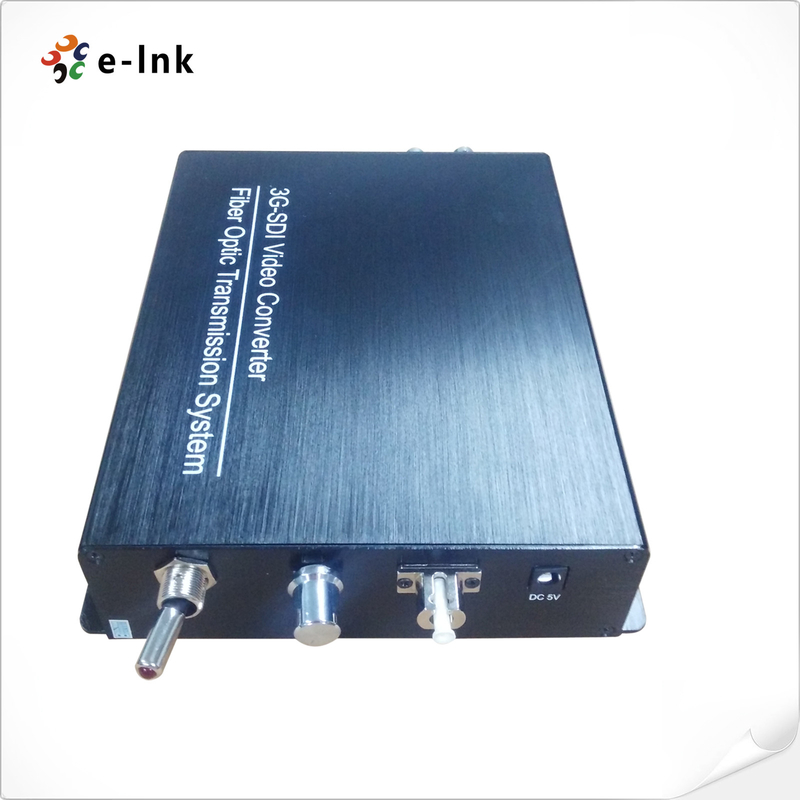

Przedłużacz światłowodowy 3G SD SDI RS232 RS422 RS485 Audio Ethernet Tally Domofon
3G/HD/SD-SDI, RS422, audio, Ethernet, Tally, interkom i zwrot wideo przez multiplekser światłowodowy
Zalety:
► Obsługuje szybkości transmisji danych SMPTE 3G, HD i SD-SDI
► Zajmij się wszystkimi patologicznymi wzorcami
► Automatyczne wyrównanie kabla w celu zapewnienia integralności sygnału
► Z pilotem i Tally i dźwiękiem (interkom) i zwrotnym wideo
► Ethernet 10/100
► Automatyczne wyrównanie kabla w celu zapewnienia integralności sygnału
► Automatyczne ponowne blokowanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Obsługiwany typ sygnału: 270Mbit/s do 3Gbit/s zgodnie ze standardami SMPTE 424M, SMPTE 292M i SMPTE 259M, DVB-ASI
► Bezpośrednia kompatybilność z systemami kamer 3G/HD/SD-SDI i obsługa protokołów danych RS-232, RS-422 i RS-485
► 10+Km na światłowodzie jednomodowym lub 300m na światłowodzie wielomodowym
► Wejście zasilania listwy zaciskowej, hot swapping i hot plugging
► Przemysłowa temperatura robocza od -10 ℃ do 75 ℃, która jest stosowana w różnych środowiskach pracy
Indeksy techniczne
| Specyfikacje ogólne | |
| Temp. pracy | -10°C do +75°C |
| Temperatura przechowywania | -40°C do 85°C |
| wilgotność | 0 ~ 95% (bez kondensacji) |
| Moc wejściowa | DC5V 3A |
| Pobór energii | 15 W |
| Waga netto | 4 kg |
| Rozmiar wyglądu | 172 mm * 167 mm * 45 mm (dł. x szer. x wys.) |
| Światłowód | |
| Długość fali | 1310nm / 1550nm / CWDM |
| Moc wyjściowa | -6~-1dBm |
| Czułość Rx | <-18dBm |
| Odległość transmisji | Włókno SM 10+km, włókno MM 300m |
| Złącze optyczne | Dal LC/FC/ST/SC/MX/Lemo/Neutrino (opcjonalnie) |
| Wejście/wyjście SDI | |
| Format sygnału | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| Prędkość transmisji danych | 270 Mb/s — 1,48 Gb/s — 3 Gb/s |
| Wyrównanie kabla | Automatyczny korektor kablowy (kabel Bel den 1694A) |
| 250m przy 270Mbit/s, 140m przy 1,5Gbit/s, 80m przy 3Gbit/s | |
| interfejs SDI | BNC 75 omów |
| Awiofon | |
| Adapter optyczny aparatu | |
| Interfejs | 4-pinowe XLR (męskie) /5-pinowe XLR (żeńskie) / 3,5-milimetrowe gniazdo zestawu słuchawkowego |
| Mikrofon | Wejścia mikrofonowe z funkcją wyciszania i wyprzedzania |
| Słuchawki | z głośnością w górę lub w dół |
| Audio | Poziom linii równowagi lub niewyważenia |
| Zestawienie | |
| Adapter optyczny aparatu | |
| Interfejs | 4-pinowa głowica powietrzna lub 3-pinowy mini XLR |
| Wyjście | Zamknięcie styku suchego lub mokrego +12V |
| Włączony: zwarcie lub +12V | |
| Wył.: otwarty lub 0 V | |
| Pilot | |
| Interfejs | Listwa zaciskowa o standardzie przemysłowym |
| Dane | RS422/RS232/RS485 |
| Ethernet | |
| Port | Złącze 10/100 Base-T, RJ-45 |
| Tryb pracy | Pełny dupleks/półdupleks |
| Prędkość transmisji danych | Ethernet 10 Mb/s i 100 Mb/s (automatyczna adaptacja) |
Przegląd
Seria LN K-MIDI umożliwia transmisję 3G, HD lub SD-SDI zgodnie z SMPTE 424M-2006, 292 i 259 z możliwością transmisji 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally, Intercom & Return Wideo przez światłowód jednomodowy lub wielomodowy.Wszystkie kanały danych są dostępne jednocześnie.System przesyła sygnał 3G/HD-SDI z kamery do stacji bazowej i zwrotny sygnał wideo (3G/HD-SDI), dane zdalnego sterowania, blokadę genu, interkom, sumę, dźwięk i Ethernet 10/100M.System przenosi wszystkie sygnały potrzebne do produkcji wielokamerowej 3G/HD-SDI na taktyczny kabel światłowodowy SM/MM lub hybrydowy SMPTE, zapewniając solidną, bezproblemową łączność w każdym studiu lub zdalnej produkcji.
