Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: CE
Numer modelu: LNK-3GSDI-4BV
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: negotiable
Szczegóły pakowania: Przemysłowe wielokanałowe konwertery szeregowe RS-232/422/485 na światłowód Standardowe opakowanie k
Czas dostawy: 7-10 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000000 sztuk / miesiąc
Interfejs światłowodowy: |
Simpleks LC |
PWR: |
Zasilacz |
Wymiary (dł. x szer. x wys.): |
19 cali 1U (483 x 220 x 44,45 mm) |
Waga: |
7 kg/para |
MTBF: |
≥100000 godzin |
temperatura robocza: |
-20℃～+70℃ |
Interfejs światłowodowy: |
Simpleks LC |
PWR: |
Zasilacz |
Wymiary (dł. x szer. x wys.): |
19 cali 1U (483 x 220 x 44,45 mm) |
Waga: |
7 kg/para |
MTBF: |
≥100000 godzin |
temperatura robocza: |
-20℃～+70℃ |
4-kanałowy dwukierunkowy konwerter 3G SDI przez światłowód Simplex LC
4-kanałowy dwukierunkowy konwerter światłowodowy 3G-SDI
Zalety:
► 4-kanałowa dwukierunkowa transmisja wideo 3G-SDI przez światłowód
► Automatyczne wyrównanie kabla w celu zapewnienia integralności sygnału
► Automatyczne przetaktowywanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Bezpośrednia kompatybilność z systemami kamer 3G-SDI i obsługa protokołów danych Reverse RS-485
► Duża zdolność transmisji co najmniej 10 km (6,2 mil), do 120 km
► Wejście zasilania listwy zaciskowej do zastosowań przemysłowych
► Obsługuje wymianę na gorąco i podłączanie na gorąco
► W pełni cyfrowa transmisja bez kompresji na poziomie emisji;
► super optyczny zakres dynamiczny i bez regulacji przed użyciem;
► technika światłowodowa WDM/CWDM/DWDM;
► bardzo szeroki zakres temperatur na poziomie przemysłowym (-40℃~+85℃), dostosowany do różnych środowisk;
Indeksy techniczne
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simpleks LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75 Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maks. 3,2 Gb/s |
| Wzmocnienie różnicowe (10% ~ 90% APL) | <1% |
| Obsługa formatu SDI | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59,94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Dane | |
| Interfejs fizyczny | Zacisk śrubowy w standardzie przemysłowym |
| Typ danych | Odwróć RS485 |
| Obsługa częstotliwości/szybkości | Maks.57600bps dla RS485 |
| BER | <10ˉ9 |
| Elektryczny | |
| Zasilacz | AC 110~220V |
| Pobór energii | <15 W |
| Wskaźnik ledowy | |
| SDI A/B/C/D/E/F/G/H | wideo SDI |
| PWR | Zasilacz |
| Mechaniczny | |
| Wymiary (dł. x szer. x wys.) | 19 cali 1U (483 x 220 x 44,45 mm) |
| Waga | 7 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Mocowanie do stojaka |
| Środowiskowy | |
| Temperatura pracy | -20℃～+70℃ |
| Temperatura przechowywania | -40℃～+80℃ |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Przegląd

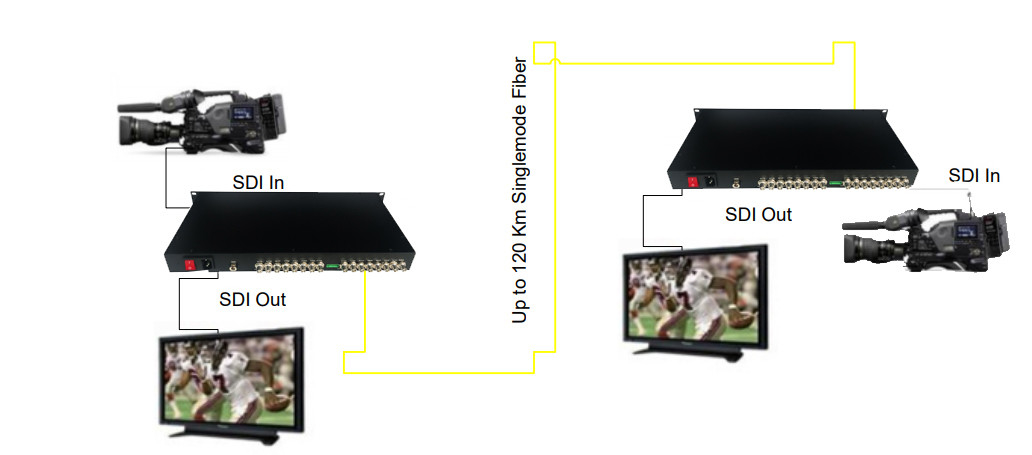

Seria LNK-3GSDI-4BV obsługuje 4-kanałowy, dwukierunkowy sygnał wideo wysokiej rozdzielczości w standardzie 3G-SDI przesyłany przez pojedynczy kabel światłowodowy i lokalnie monitoruje sygnał przez wyjście pętli 3G/HD-SDI.E-link 3G-SDI Video over Fibre Converters zawiera jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G-SDI.Konwertery światłowodowe E-link 3G-SDI mogą jednocześnie przesyłać 4-kanałowy dwukierunkowy sygnał wideo 3G-SDI, 1-kanałowy sygnał zwrotny RS-485 przez pojedyncze światłowód.Jakość wideo do standardu transmisji, jakość dźwięku do poziomu CD obsługuje format transmisji danych Reverse RS-485.
Informacje dotyczące zamawiania
| Model | Opis |
| LNK-3GSDI-4BV | 4-kanałowe dwukierunkowe wideo 3G-SDI z pętlą, 20 km, SM, FC, w tym 1 nadajnik i 1 odbiornik, używane przez pary |
| LNK-3GSDI-4BV1R | 4-kanałowe dwukierunkowe wideo SDI z pętlą + 1-kanałowe odwrócone dane RS485, 20 km, SM, FC, w tym 1 nadajnik i 1 odbiornik, używane w parach |
