Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy
Czas dostawy: 5-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram
Możliwość Supply: 1000 sztuk/miesiąc
Robocza długość fali (nm): |
1260～1650 |
Min. strata odbiciowa (dB): |
55 |
Temperatura pracy (℃): |
-5 ~ 75 |
Temperatura przechowywania (℃): |
-40 ~ 85 |
Robocza długość fali (nm): |
1260～1650 |
Min. strata odbiciowa (dB): |
55 |
Temperatura pracy (℃): |
-5 ~ 75 |
Temperatura przechowywania (℃): |
-40 ~ 85 |

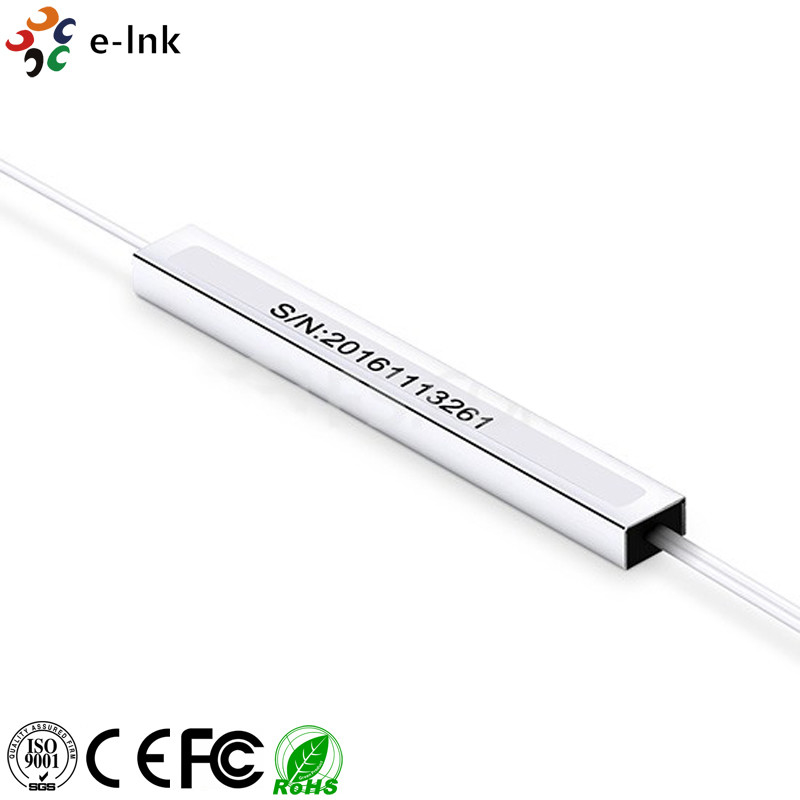

Moduł rozgałęźnika Mini PLC o wysokiej izolacji PDL PoE Power Splitter
Minimodułowy rozdzielacz PLC
Zalety
1. Niskie straty wtrąceniowe (IL)
2. Wysoka izolacja
3. Straty zależne od niskiej polaryzacji (PDL)
4. Kompaktowa konstrukcja
5. Szeroki zakres długości fali roboczej
6. Dobra jednolitość między kanałami
7. Wysoka niezawodność i wysoka stabilność
8. Zgodność z Telcordią GR-1209-CORE-2001
9. Zgodność z Telcordią GR-1221-CORE-1999
10. Zgodność z YD/T-1272Q
11. Zgodność z Q/CT-2295
12. Zgodność z RoHS-6 (bez ołowiu)
Indeksy techniczne
| Parametry | Rozgałęźniki PLC 1×N Mini Moduł | |||||
| Robocza długość fali (nm) | 1260～1650 | |||||
| Konfiguracja portu | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Maks. tłumienność wtrąceniowa (dB) (stopień P/S) | 4.1/4.3 | 7,4/7,6 | 10,5/10,8 | 13,8/14,0 | 16,8/17,2 | 20,8/21,3 |
| Maksymalna równomierność strat (dB) | 0,6 | 0,7 | 0,8 | 1.2 | 1.5 | 2.0 |
| Maks. PDL (dB) | 0,2 | 0,25 | 0,35 | |||
| Min. strata odbiciowa (dB) | 55 | |||||
| Minimalna kierunkowość (dB) | 55 | |||||
| Maksymalna strata zależna od długości fali (dB) | 0,5 | 0,8 | 1.0 | |||
| Maksymalna stabilność temperatury (dB) | 0,5 | |||||
| Temperatura pracy (℃) | -5 ~ 75 | |||||
| Temperatura przechowywania (℃) | -40 ~ 85 | |||||
| Wymiary urządzenia dł. × szer. × wys. (mm) | 60×7×4 | 60x12x4 | 80x20x6 | 100x40x6 | ||
| Parametry | Rozgałęźniki PLC 2×N Mini Moduł | ||||
| Robocza długość fali (nm) | 1260～1650 | ||||
| Konfiguracja portu | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Maks. tłumienność wtrąceniowa (dB) | 4.5 | 7.9 | 11.3 | 14.7 | 17.8 |
| Maksymalna równomierność strat (dB) | 0,9 | 1.0 | 1.2 | 1.5 | 1.8 |
| Maks. PDL (dB) | 0,3 | 0,35 | |||
| Min. strata odbiciowa (dB) | 55 | ||||
| Minimalna kierunkowość (dB) | 55 | ||||
| Maksymalna strata zależna od długości fali (dB) | 0,5 | 0,8 | |||
| Maksymalna stabilność temperatury (dB) | 0,5 | ||||
| Temperatura pracy (℃) | -5 ~ 75 | ||||
| Temperatura przechowywania (℃) | -40 ~ 85 | ||||
| Wymiary urządzenia dł. × szer. × wys. (mm) | 60×7×4 | 60x12x4 | 100x20x6 | ||
Przegląd
Rozdzielacz E-link mini module PLC (Planar Lightwave Circuit) to rodzaj optycznego urządzenia do zarządzania energią z pakietem minimodułów wykonanym przy użyciu krzemionkowej technologii falowodów optycznych.Jest szeroko stosowany w sieciach PON/ODN do realizacji optycznego podziału mocy sygnału ze współczynnikiem podziału 1xN lub 2xN.E-link oferuje serię niestandardowych minimodułowych rozdzielaczy PLC, które spełniają różne wymagania dotyczące konfiguracji portów, typu kabla, długości światłowodu, złącza wejściowego i wyjściowego.
