Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: LNK-HD-110
Warunki płatności i wysyłki
Minimalne zamówienie: 1 para
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy konwertera światłowodowego SDI
Czas dostawy: 5-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000 par/miesiąc
MTBF: |
≥100000 godzin |
Opcje montażu: |
Mocowanie ścienne |
Obudowa: |
Aluminiowa obudowa |
Waga: |
0,43 kg/para |
MTBF: |
≥100000 godzin |
Opcje montażu: |
Mocowanie ścienne |
Obudowa: |
Aluminiowa obudowa |
Waga: |
0,43 kg/para |
Ścienny konwerter światłowodowy 270Mbit 1.48Gbit 3Gbit SDI z aluminiową obudową
Konwerter 3G/HD-SDI na światłowód
Zalety konwertera światłowodowego SDI
► Każdy kanał zawiera osadzony 8-kanałowy dźwięk
► Automatyczne wyrównanie kabla w celu zapewnienia integralności sygnału
► Automatyczne ponowne blokowanie 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Bezpośrednia kompatybilność z systemami kamer HD-SDI
► Długie możliwości transmisji co najmniej 10 km (6,2 mil), do 80 km
► Wejście zasilania listwy zaciskowej;Hot swap i hot plug;
► W pełni cyfrowa transmisja bez kompresji na poziomie emisji;
► super optyczny zakres dynamiczny i bez regulacji;
► technika światłowodowa WDM/CWDM/DWDM;
► Transmisja światłowodowa 1000M, łatwa do aktualizacji;
► bardzo szeroki zakres temperatur na poziomie przemysłowym (-40℃~+85℃), przystosowany do różnych środowisk;
Indeksy techniczne
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simplex FC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75 Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maks. 3,2 Gb/s |
| Wzmocnienie różnicowe (10% ~ 90% APL) | <1% |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Dane | |
| Interfejs fizyczny | Zacisk śrubowy w standardzie przemysłowym |
| Typ danych | RS422/RS485 Odwróć kierunek |
| Obsługa częstotliwości/szybkości |
Maks.115200bps dla RS422 Maks.57600bps dla RS485 |
| BER | <10ˉ9 |
| Elektryczny | |
| Zasilacz | DC 5~25V |
| Pobór energii | <5 W |
| Wskaźnik ledowy | |
| P/S | Zasilacz |
| DAT | Dane |
| Mechaniczny | |

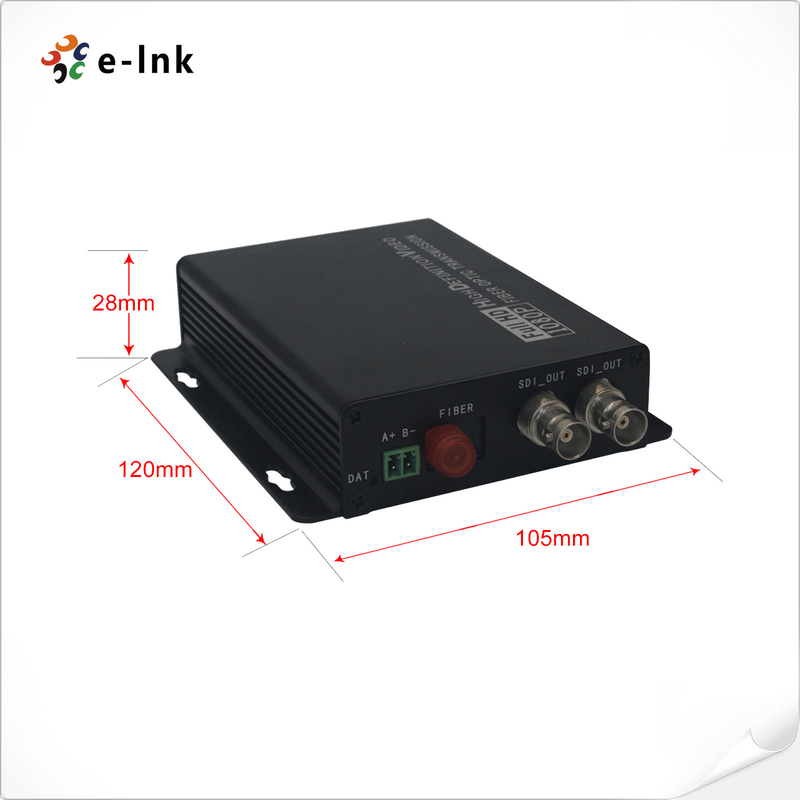

| Wymiary (dł. x szer. x wys.) | 120x105x28mm |
| Waga | 0,43 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Mocowanie ścienne |
| Środowiskowy | |
| Temperatura pracy | -20℃～+70℃ |
| Temperatura przechowywania | -40℃～+80℃ |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Przegląd
Konwerter światłowodowy 3G/HD-SDI serii LNK-HD-110 i LNK-3G-110 obsługuje 1-kanałowy sygnał wideo 3G/HD-SDI (wbudowany dźwięk) i odwrócony sygnał danych RS422/485 przesyłany kablem światłowodowym oraz monitoruje sygnał lokalnie przez wyjście pętli 3G/HD-SDI.E-link 3G/HD-SDI Video over Fibre Converters zawiera jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G/HD-SDI.
Informacje dotyczące zamawiania
| Model | Opis |
| LNK-HD-110-20 | Konwerter HD-SDI na światłowódZ odwrotnymi danymi RS422 i pętlą, SMF, złącze światłowodowe FC 20KM, w tym nadajnik i odbiornik, używane w parach |
| LNK-3G-110-20 | Konwerter 3G-SDI na światłowód z odwróconymi danymi RS422 i pętlą, SMF, złącze światłowodowe FC 20 km, w tym nadajnik i odbiornik, używane w parach |
