Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: Seria LNK-M3G-1V
Warunki płatności i wysyłki
Minimalne zamówienie: 1 para
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy konwertera światłowodowego SDI
Czas dostawy: 5-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000 par/miesiąc
P/T: |
Zasilanie |
MTBF: |
≥100000 godzin |
Wymiary: |
80x40x20mm |
Waga: |
0,8 kg/para |
P/T: |
Zasilanie |
MTBF: |
≥100000 godzin |
Wymiary: |
80x40x20mm |
Waga: |
0,8 kg/para |

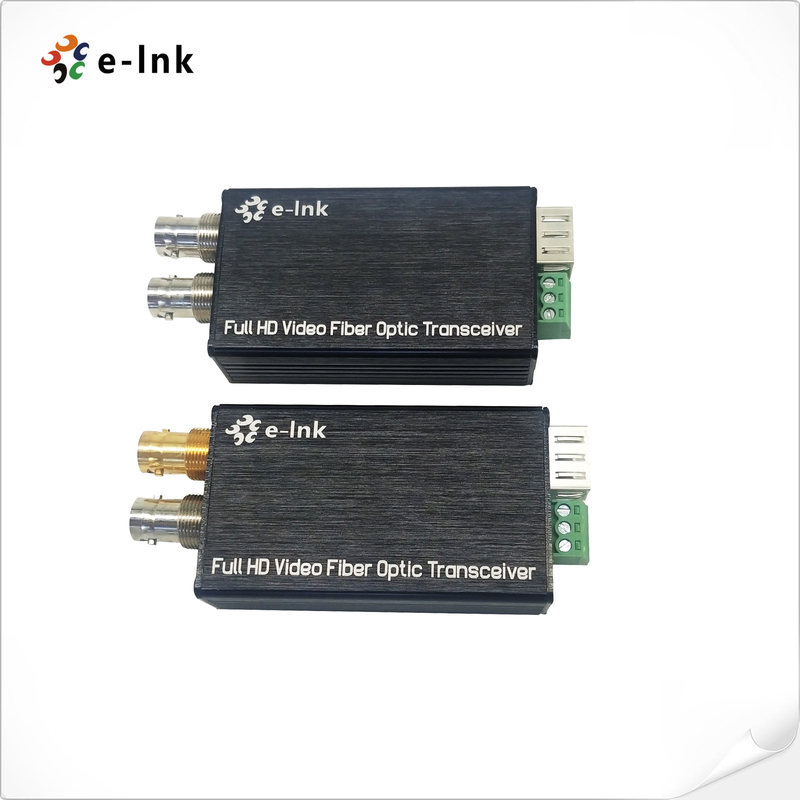

3G SDI Mini Konwerter Włókno optyczne z Tally lub odwrotnym RS485
Mini-typ 3G-SDI do konwertera światłowodowego z Tally lub Reverse RS485
Zalety przetwarzacza światłowodowego
Każdy kanał zawiera 8-kanałowy audio wbudowany;
️ Automatyczne odblokowanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
️ Bezpośrednia kompatybilność z systemami kamer HD-SDI
¢ Długa przepustowość do 80 km
¢ obsługa wszystkich patologicznych wzorców, całkowicie cyfrowa transmisja poziomu transmisji bez kompresji;
Wskazówka stanu LED do monitorowania warunków pracy
zakres dynamiczny superoptyczny i wolny od regulacji;
‡ długości fal CWDM 1470~1610nm opcjonalne;
bardzo szeroki zakres temperatur na poziomie przemysłowym (-20 °C ~ + 70 °C), dostosowany do różnych środowisk;
Wskaźniki techniczne
| Interfejs światłowodowy | |
| Interfejs włókna | Simplex LC |
| Odległość transmisji | 550m-20Km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedans wejścia/wyjścia wideo | 75Ω |
| napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, Min 0,5 Vpp, Max 1,5 Vpp |
| Prędkość bitowa wideo | Maksymalnie 3,2 Gb/s |
| Zyski różniczkowe (10%~90% APL) | < 1% |
| Wsparcie formatu SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Standardy SDI wideo | 270 Mbps (SD-SDI), 1,485 Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Mapping ((3G-SDI) | |
| SMPTE424M 3Gb/s seryjny interfejs ((3G-SDI | |
| Dane | |
| Interfejs fizyczny | Przemysłowy standardowy terminal śrubowy |
| Rodzaj danych | Tally lub Reverse RS485 |
| Wsparcie częstotliwości/stopień |
Maks. 115200bps dla RS422 |
| BER | < 10 ‰9 |
| Elektryczne | |
| Adapter zasilania | Prąd stały 5 ~ 25 V |
| Zużycie energii | < 5W |
| Wskaźnik LED | |
| SDI | Wideo SDI |
| P/T | Zasilanie |
| Wyroby mechaniczne | |
| Wymiary (LxWxH) | 80 x 40 x 20 mm |
| Waga | 1 kg/parę |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Płytka |
| Środowiskowe | |
| Temperatura pracy | -20°C+70°C |
| Temperatura przechowywania | -40°C+80°C |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Przegląd
LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter obsługuje 1-kanałowe 3G/HD-SDI Video (z wbudowanym dźwiękiem) i sygnał Tally lub Reverse RS485, przesyłany za pośrednictwem kabla światłowodowego,i monitorować sygnał lokalnie na wyjściu pętli 3G/HD-SDIE-link 3G/HD-SDI Video over Fiber Converters obejmuje jeden nadajnik i jeden odbiornik dla sygnału 3G/HD-SDI 1080P.
Informacje o zamówieniu
| Model | Opis |
| LNK-M3G-1V1T-MM | Mini-typ 3G-SDI do konwertera włóknazOdliczanie i odłączanie, MMF, LC Fiber Connector 500 metrów, w tym nadajnik i odbiornik, używane w parach |
| LNK-M3G-1V1D-MM | Mini-typ 3G-SDI do konwertera światłowodowego z odwrotnym RS485 i pętlią, MMF, LC Fiber Connector 500 metrów, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1T-20 | Mini-typ 3G-SDI do konwertera światłowodowego z Tally i out loop, SMF, LC Fiber Connector 20KM, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1D-20 | Mini-typ 3G-SDI do konwertera światłowodowego z odwrotnym RS485 i pętlią, SMF, LC Fiber Connector 20KM, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1T-40 | Mini-typ 3G-SDI do konwertera światłowodowego z Tally i pętlą, SMF, LC Fiber Connector 40KM, w tym nadajnik i odbiornik, używany w parach |
| LNK-M3G-1V1D-40 | Mini-typ 3G-SDI do konwertera światłowodowego z odwrotnym RS485 i pętlią, SMF, LC Fiber Connector 40KM, w tym nadajnik i odbiornik, używany w parach |
