Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: LNK-3G-1BV1T2BD2A1M
Warunki płatności i wysyłki
Minimalne zamówienie: 1 para
Cena: Negocjowalne
Szczegóły pakowania: Standardowy pakiet eksportowy konwertera światłowodowego SDI
Czas dostawy: 5-12 dni roboczych
Zasady płatności: L/C, T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000 par/miesiąc
Obudowa: |
Aluminiowa obudowa |
Opcje montażu: |
Mocowanie ścienne |
Wilgotność robocza: |
0~95% |
MTBF: |
≥100000 godzin |
Obudowa: |
Aluminiowa obudowa |
Opcje montażu: |
Mocowanie ścienne |
Wilgotność robocza: |
0~95% |
MTBF: |
≥100000 godzin |

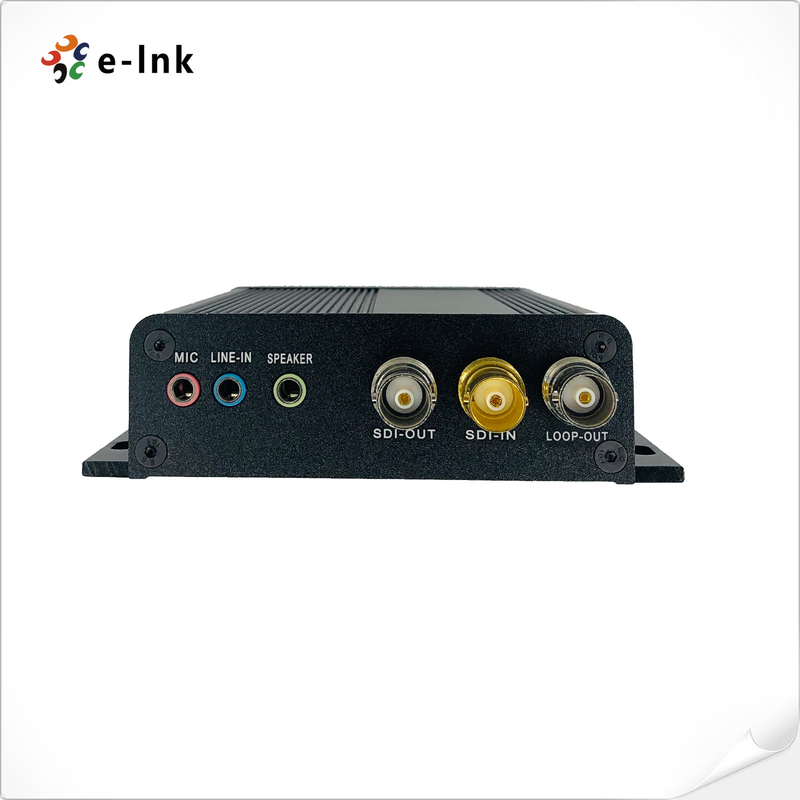

Dwukierunkowy RS485 RS422 Stereofoniczny konwerter audio 3G SDI z wyjściem pętli
1-kanałowy dwukierunkowy 3G-SDI z wyjściem pętli + 1-kanałowy Tally + 2-kanałowy dwukierunkowy RS485 lub RS422 + 2-kanałowy dźwięk stereo + 1-kanałowy mikrofonower
Konwerter światłowodowy
► 1-kanałowe dwukierunkowe wideo 3G-SDI z wyjściem w pętli
► 1-kanałowy sygnał podsumowujący
► 2-kanałowe dwukierunkowe dane RS485 lub RS422
► 2-kanałowy dźwięk stereo
► Mikrofon 1-kanałowy
► Automatyczne przetaktowywanie 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Wsparcie HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► Długie możliwości transmisji do 20 km (SMF)
► Hot swap i hot plug;
► W pełni cyfrowa transmisja bez kompresji na poziomie emisji;
bardzo szeroki zakres temperatur na poziomie branżowym (-20 ℃ ~ + 70 ℃), możliwość dostosowania do różnych środowisk;
Indeksy techniczne
| Interfejs światłowodowy | |
| Interfejs światłowodowy | Simpleks LC |
| Odległość transmisji | 0-20 km |
| Długość fali | 1310nm/1550nm |
| Wideo | |
| Interfejs wideo | BNC |
| Impedancja wejścia/wyjścia wideo | 75 Ω |
| Napięcie wejściowe/wyjściowe wideo | Typowe: 1 Vpp, min. 0,5 Vpp, maks. 1,5 Vpp |
| Szybkość transmisji wideo | Maks. 3,2 Gb/s |
| Wzmocnienie różnicowe (10% ~ 90% APL) | <1% |
| Obsługa formatu SDI | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59,94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Standard wideo SDI | 270 Mb/s (SD-SDI), 1,485 Gb/s/M (HD-SDI) |
| Mapowanie SMPTE425M3Gb/s (3G-SDI) | |
| Interfejs szeregowy SMPTE424M 3Gb/s (3G-SDI) | |
| Dane lub zestawienie | |
| Interfejs fizyczny | Zacisk śrubowy w standardzie przemysłowym |
| Typ danych | RS485 (domyślnie) lub RS422 (opcjonalnie), sygnał Tally |
| Obsługa częstotliwości/szybkości |
Maks.115200bps dla RS422 Maks.57600bps dla RS485 |
| BER | <10ˉ9 |
| Dźwięk stereo lub mikrofon | |
| Wejście i wyjście audio | Dźwięk 3,5 mm |
| Format audio | @48 kHz |
| Elektryczny | |
| Zasilacz | DC 5~25V |
| Pobór energii | <5 W |
| Wskaźnik ledowy | |
| P/S | Zasilacz |
| DAT | Dane |
| Mechaniczny | |
| Wymiary (dł. x szer. x wys.) | 120x105x28mm |
| Waga | 1,5 kg/para |
| Obudowa | Aluminiowa obudowa |
| Opcje montażu | Mocowanie ścienne |
| Środowiskowy | |
| Temperatura pracy | -20℃～+70℃ |
| Temperatura przechowywania | -40℃～+80℃ |
| Wilgotność robocza | 0~95% |
| MTBF | ≥100000 godzin |
Przegląd
Konwerter światłowodowy 3G/HD-SDI serii LNK-3G-1BV1T2BD2A1M obsługuje 1-kanałowy dwukierunkowy sygnał wideo 3G/HD-SDI (wbudowany dźwięk) z wyjściem pętli, 1-kanałowy Tally, 2-kanałowy Dwukierunkowe dane RS485 lub RS422, 2-kanałowy zewnętrzny dźwięk stereo i 1-kanałowy sygnał mikrofonu przesyłany kablem światłowodowym.E-link 3G/HD-SDI Video over Fibre Converters zawiera jeden nadajnik i jeden odbiornik dla sygnału 1080P 3G/HD-SDI.Ta seria konwerterów wideo na światłowód ma stabilną wydajność, wyraźną jakość obrazu i wysoką stabilność dzięki wskaźnikowi stanu LED na obudowie urządzenia.stan pracy urządzeń można obserwować wizualnie.Możliwe zastosowania tego produktu to między innymi: Inteligentny System Monitorowania Ruchu.System bezpieczeństwa Sieć szkolna Monitoring przemysłowy (elektryczność, chemia, stal, ropa naftowa, kolej itp.) Monitoring wojskowy (magazyny, granice, straż itp.) System transmisji programów telewizyjnych.Stadion (dla transmisji wideo LIVE HD, audio).
Informacje dotyczące zamawiania
| Model | Opis |
| LNK-3G-1BV1T2BD2A1M | 1-kanałowy dwukierunkowy 3G-SDI z pętlą + 1-kanałowy Tally + 2-kanałowy dwukierunkowy RS485 lub RS422 + 2-kanałowy dźwięk stereo + 1-kanałowy konwerter mikrofonu przez światłowód, światłowód jednomodowy, LC, 20 km, w tym nadajnik i odbiornik, używane w parach |
