Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: E-link
Orzecznictwo: ROHS,FCC,CE
Numer modelu: LNK-QSFP-CSR4
Warunki płatności i wysyłki
Minimalne zamówienie: 1 szt.
Cena: negotiable
Szczegóły pakowania: Standardowy pakiet eksportowy transceiverów światłowodowych SFP
Czas dostawy: 5-12 DNI ROBOCZYCH
Zasady płatności: T/T, Western Union, MoneyGram, Paypal
Możliwość Supply: 1000 szt / miesiąc
Słowo kluczowe: |
Optyczny moduł nadawczo-odbiorczy |
Szybkość przesyłania danych: |
40GB Ethernet |
Złącze: |
Złącze MTP MPO |
Długość fali: |
850nm |
Odległość transmisji: |
300m (OM3); 400m (OM4) |
Wspierać się: |
Cyfrowe monitorowanie diagnostyczne |
Słowo kluczowe: |
Optyczny moduł nadawczo-odbiorczy |
Szybkość przesyłania danych: |
40GB Ethernet |
Złącze: |
Złącze MTP MPO |
Długość fali: |
850nm |
Odległość transmisji: |
300m (OM3); 400m (OM4) |
Wspierać się: |
Cyfrowe monitorowanie diagnostyczne |

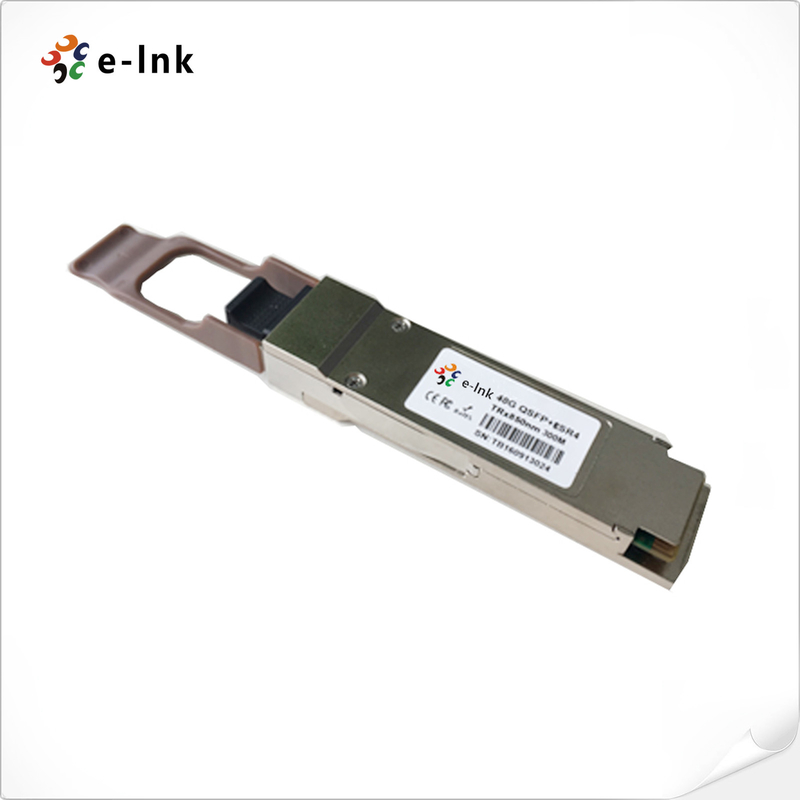

Transceiver światłowodowy QSFP 40G wielomodowy 850nm Złącze MTP MPO 300M
Transceiver 40G QSFP+ Zalety
► 4 niezależne kanały full-duplex
► Retiming CDR wejścia TX i wyjścia RX
► Elektryczne we/wy zgodne z CML
► Złącze optyczne MTP/MPO
► Wbudowane cyfrowe funkcje diagnostyczne
Indeksy techniczne
| Parametr | Symbol | Min | Typ | Maks. | Jednostka | Notatka |
| Szybkość transmisji danych na kanał | - | 10.3125 | 11.2 | Gb/s | ||
| Pobór energii | - | 2,5 | 3,5 | W | ||
| Prąd zasilania | ICC | 0,75 | 1,0 | A | ||
| Napięcie sterowania we/wy — wysokie | VIH | 2,0 | Vcc | V | ||
| Sterowanie we/wy — niskie napięcie | VIL | 0 | 0,7 | V | ||
| Pochylenie między kanałami | TSK | 150 | Ps | |||
| RESETL Czas trwania | 10 | Nas | ||||
| RESETL Czas cofnięcia potwierdzenia | 100 | SM | ||||
| Czas włączenia zasilania | 100 | SM | ||||
| Nadajnik | ||||||
| Tolerancja napięcia wyjściowego z jednym zakończeniem | 0,3 | 4 | V | 1 | ||
| Tolerancja napięcia w trybie wspólnym | 15 | mV | ||||
| Transmisja wejściowego napięcia różnicowego | VI | 120 | 1200 | mV | ||
| Impedancja różnicy sygnału wejściowego transmisji | ZIN | 80 | 100 | 120 | ||
| Jitter wejściowy zależny od danych | DDJ | 0,1 | interfejs użytkownika | |||
| Całkowity jitter danych wejściowych | TJ | 0,28 | interfejs użytkownika | |||
| Odbiorca | ||||||
| Tolerancja napięcia wyjściowego z jednym zakończeniem | 0,3 | 4 | V | |||
| Napięcie różnicowe na wyjściu Rx | Vo | 600 | 800 | mV | ||
| Napięcie narastania i spadku napięcia wyjściowego Rx | Tr/Tf | 35 | ps | 1 | ||
| Całkowity jitter | TJ | 0,7 | interfejs użytkownika | |||
| Jitter deterministyczny | DJ | 0,42 | interfejs użytkownika | |||
Przegląd
LNK-QSFP-CSR4 został zaprojektowany z zachowaniem współczynnika kształtu, połączenia optycznego/elektrycznego i cyfrowego interfejsu diagnostycznego zgodnie z umową wieloźródłową QSFP (MSA).Został zaprojektowany, aby sprostać najtrudniejszym zewnętrznym warunkom pracy, w tym temperaturze, wilgotności i zakłóceniom EMI.Moduł oferuje bardzo wysoką funkcjonalność i integrację funkcji, dostępną poprzez dwuprzewodowy interfejs szeregowy.
Informacje dotyczące zamawiania
| Numer części | Opis |
| LNK-QSFP-CSR4 | 40G QSFP + 850nm 300m CSR4 MPO |
